| 序號 | 名 稱 | 規 格 型 號 | 數 量 | 備 注 |
|
|

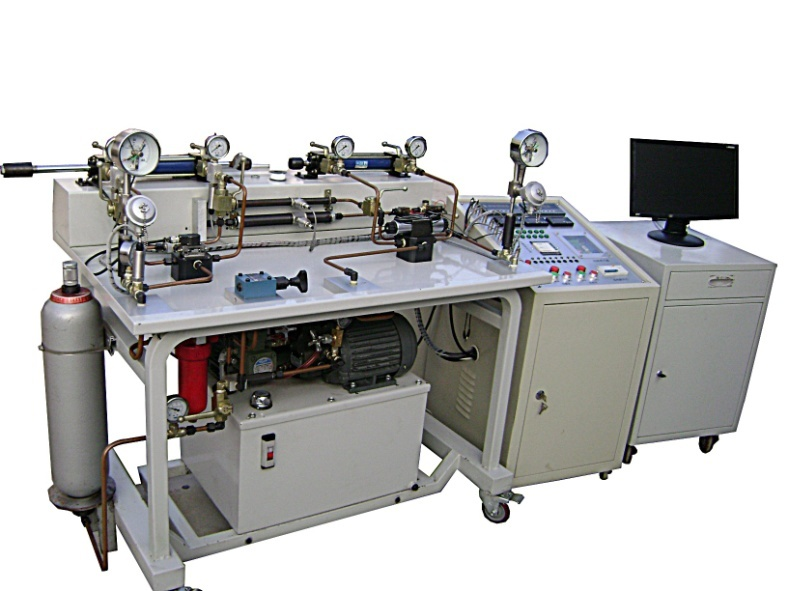

可移動式伺服液壓實驗臺 | 1350×750×850 4只2600N承載萬向滾輪,采用1mm-2mm厚度鋼壓制而成；亞光噴塑 | 1臺 | 自制 |
|
|
可移動式電器柜 | 500×680×600 | 1個 | 自制 |
|
|
可移動式電腦桌 | 500×720×600 | 1個 | 自制 |
|
|
壓力出口分配器 | 100×100×80 方鋼高溫?zé)崽幚?/span> | 1塊 | 自制 |
|
|
壓力回油分配器 | 100×100×80 方鋼高溫?zé)崽幚?/span> | 1塊 | 自制 |
|
|
驅動電動機 |
采用銑鐵外殼運轉躁音低于50分貝，臥式 |
2個 | 臺灣神宇 |
|
|
定量葉片泵 |
公稱排量8mL/r，容積效率 95% |
1只 | 上海東方（可選） |
|
|
變量葉片泵 | 流量20L/min 壓力7MPa具有壓力調整和流量調節裝置，壓力和流量可調整，側板采用液壓平衡 | 1只 | 臺灣神宇 |
|
|
進油高精度過濾器 | 過濾精度5u，自帶過載保護，報警 | 1個 | 黎明集團 |
|
|
回油高精度過濾器 | 過濾精度5u，自帶過載保護，報警 | 1個 | 黎明集團 |
|
|
風冷器 | 220Ｖ 50HZ 4”螺紋過渡 | 1個 | 臺灣神宇 |
|
|
油箱 | 85L，3.5mm鋼板析邊制作，蓋邊8.0mm作支撐，表面噴塑，與實驗臺相匹配，美觀大方 | 1只 | 自制 |
|
|
航空液壓油 | 10#航空液壓紅油 | 85升 | 上海 |
|
|
空氣濾清器 | 活動網口徑φ32，過濾精度300目，通過流量大于20L/min | 1只 | 臺灣神宇 |
|
|
濾油器 | MF-03過濾精度200目 | 2只 | 臺灣神宇 |
|
|
油溫油面計 | 鍍銘鐵質外殼，最高使用溫度70°C | 1只 | 臺灣神宇 |
|
|
拷克 | 梅花旋扭 | 1只 | 臺灣神宇 |
|
|
壓力表 |
10MPa 硅油耐震 內紅色標簽分別顯示MPa值和psi值 |
1只 | 臺灣神宇 |
|
|
多功能轉換底板 | 130×100×25 鋁型材，用于伺服閥與電磁閥，清洗油路 | 1塊 | 自制 |
|
|
伺服閥 |
FF102 供油壓力范圍 2-28ＭＰa 額定供油壓力21ＭＰa 分辨率<1% 零偏<_3% 滯環<4% 額定電流Ｉn 10MA |
1只 | 中國航空伺服研究所 |
|
|
溢流閥 | DBDH10P 板式結構 口徑:10,壓力調節范圍:2-8MPa ,最大流量:100L/min ,最大壓力31.5MPa , 配置鋁安裝底座 | 1只 |
北京華德液壓元件 制造有限公司 |
|
|
直線缸 |
雙出桿式雙作用，左右各行程100mm 帶行程撞塊，液壓徑直徑40／22mm 額定壓力10ＭＰa |
1只 | 液壓缸 |
|
|
壓力傳感器 | 抗震型，0.5級精度，1-5Ｖ電信號輸出， | 3只 | 上海 |
|
|
流量傳感器 |
LWGY-10渦輪式流量傳感器，精度0.2，可4-20mA標準電流信號輸出，軸、軸承都采用硬合金材料,測量范圍 0.1―0.6 M3/h |
1只 | 上海 |
|
|
截止球閥 | 10通徑球閥，用來做開閉管路用 | 6只 | 上海 |
|
|
囊式充液油箱 |
額定壓力10ＭＰa,充液體積４Ｌ 垂直立式安裝與泵組附近 |
1只 | 寧波 |
|
|
溫度顯示表頭 |
電接點式，精度等級1.5級， 接點額定功率10ＶＡ，最高工作電壓：380Ｖ或220Ｖ 最高電流1Ａ |
2只 | 浙江 |
|
|
位移傳感器 | 316不透鋼（特殊定制）附在缸體 | 1只 | 位移傳感器 |
|
|
溫度變送模塊 | 1-5Ｖ標準信號輸出 | 2只 | |
|
|
計算機 | 945GZ主板/E2180（酷睿 雙核2.0G）1G DDRII533/ /160G SATA | 1臺 |
清華同方或同等品牌 （選配） |
|
|
顯示器 | 17寸液晶 | 1臺 |
清華同方或同等品牌 （選配） |
|
|
打印機 | 噴墨打印機 | 1臺 | 愛普生（選配） |
|
|

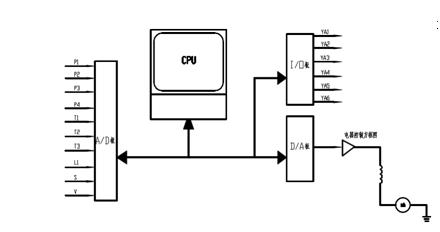

總線數據采集塊 |
16路單端模擬量輸入 2. 12位A/D轉換器，采樣速率可達100KHz 3. 每個輸入通道的增益可編程 4. 自動通道/增益掃描 5. 卡上1K采樣FIFO緩沖器 6. 2路12位模擬量輸出 7. 16路數字量輸入及16路數字量輸出 |
1塊 | PCI1711 |
|
|
測試模塊總成 | 動態測試 | 1套 | 高精度 |
|
|
多功能轉換電路板 |
多功能DAS卡的20腳平板電纜連接器 方便可靠的配線 可與68腳的SCSI-II連接 |
1塊 | PLCD8710 |
|
|
專用輸出線 |
重量240克 帶SCSI-II 68針公接頭的雙屏蔽電纜 絕緣半傾斜銅合金鍍金公接頭 帶屏蔽線的34對雙絞銅線 鋁/聚脂及辮狀銅雙屏蔽電纜 P.V.C. 護套 UL2464核準 灰色 |
1套 | PCL1068 |
|
|
伺服控制器 |
尺寸：160mm×130mm 1.指令輸入：a ±10V電壓輸入 b ±5V電壓輸入c4 – 20mA電流輸入 d反饋大信號輸入e反饋差動小信號輸 2) 輸出電流：±10mA 3) 勵振信號： 300HZ方波 幅值可調，出廠時幅值為零。 4)通頻帶： ≮ 1000HZ 5)非線性度：≯ 1% 6) 放大器增益： 電壓級K= 0.5 – 5 出廠時為2i/V級i/V= 10mA/V 7) 供電電源：外部供給電源±15V200mA紋波≯ 2mV+5V200mA紋波 ≯ 10 mV |
1塊 | 放大器MKZ801B |
|
|
專用伺服通訊電纜 | 并聯連接方式，用入伺服閥與伺服控制之間聯接 | 1條 | 電纜線 |
|
|
專用穩壓模塊 |
|
1塊 | MKZ801 |
|
|
電路分流器 | 3×15路 | 1個 | 端子排 |
|
|
智能控制變送儀 |
工作電源：AC85-260 基本誤差：0.2% 采樣速謴：3次／秒 觸點壽命：10 5 |
3只 | 壓力 |
|
|
流量運算儀 |
160mm×90mm 工作溫度范圍：0-50度 測量頻率范圍 0.1-25kHz,基本誤差小于0.01％，顯示范圍-19999-45000 |
2只 | 流量 |
|
|
信號轉換座 | 航空插座 | 9個 | 航空插座 |
|
|
電器控制模塊 | 含三相四線漏電保護（輸出380V/220V）、啟動按鈕，停下按鈕，上電指示燈，可編程控制器輸入輸出、交流接器等 | 1套 | HGG（海格） |
|
|
專用油管 | 1.5mm，內孔12mm 承壓范圍：0—21MPa，兩頭開35度喇吧口 | 1套 | 銅管 |
|
|
專用接頭 | A3材料，兩頭帶密封卡套， | 1套 | 帶進口密封圈 |
|
|
活動扳手 | 6” | 1把 | 上海滬工等 |
|
|
活動扳手 | 10” | 1把 | |
|
|
呆口扳手 | 17-19 | 1把 | |
|
|
內六角扳手 | 1.5mm – 10mm | 1套 | |
|
|
螺絲刀 | 大小一字型 十字型共4把 | 1套 | |
|
|
尖嘴鉗 | 滬工 | 1把 |
