一、產品概述
35kV變電站及10kV供配電系統倒閘操作屏是針對變電站倒閘操作而專門研制的實訓裝置。該裝置包含35kV、10kV和0.4kV三個電壓等級，其中35kV具備4路進線，雙母帶聯絡；10kV側采用單母分段，兩入兩出，環網供電；0.4kV側則采用單母分段，并配備備用發電系統。這一典型模型的設計，使學生能夠在接近真實的環境中進行各種工況下的倒閘操作訓練。
二、核心優勢與特點
1. 真實性：裝置元件布置和開關操作均參考工程實際，為學生創造了真實的職業環境。這種設計不僅增強了學生的實踐能力，也提高了他們對實際工作環境的適應性。
2. 模塊化設計：以單片機或PLC為核心，將開關組合模塊單元化，這樣的設計不僅便于理解和操作，還具有較強的可擴展性，方便后續升級和維護。
3. 形象性與軟硬結合：裝置配置了聲光系統，有效提高了實訓和考核的效果。同時，配備了后臺軟件，客戶可根據需求選購，實現遙測、遙控功能，增強了教學的互動性和趣味性。
4. 多樣化的實訓項目：從系統運行方式切換、線路停電送電操作，到出線開關狀態轉換、母線和變壓器的檢修與運行切換等，涵蓋了變電站運行維護的各個方面，滿足了不同層次學員的實訓需求。
三、應用領域與價值
此套實訓裝置廣泛應用于各類職業院校、電力公司、職業技能培訓部門等機構，適用于電力相關專業的教學與培訓。它不僅幫助學生掌握變電站倒閘操作的基本技能，還通過模擬實際操作環境，提升了他們的應急處理能力和解決問題的能力。
四、未來展望
隨著電力行業的不斷發展和技術的進步，35kV變電站及10kV供配電系統倒閘操作屏的應用場景將會更加廣泛。未來，我們可以預見這一平臺將進一步集成更多的智能技術，如AI輔助分析、遠程實時監控等，為電力行業的人才培養提供更加高效、智能的解決方案。
總之，35kV變電站及10kV供配電系統倒閘操作屏作為電力實訓的革新工具，正逐步成為培養電力行業高素質技術人才的重要平臺。它的引入不僅提升了教學質量和效率，也為電力行業的持續發展注入了新的活力。

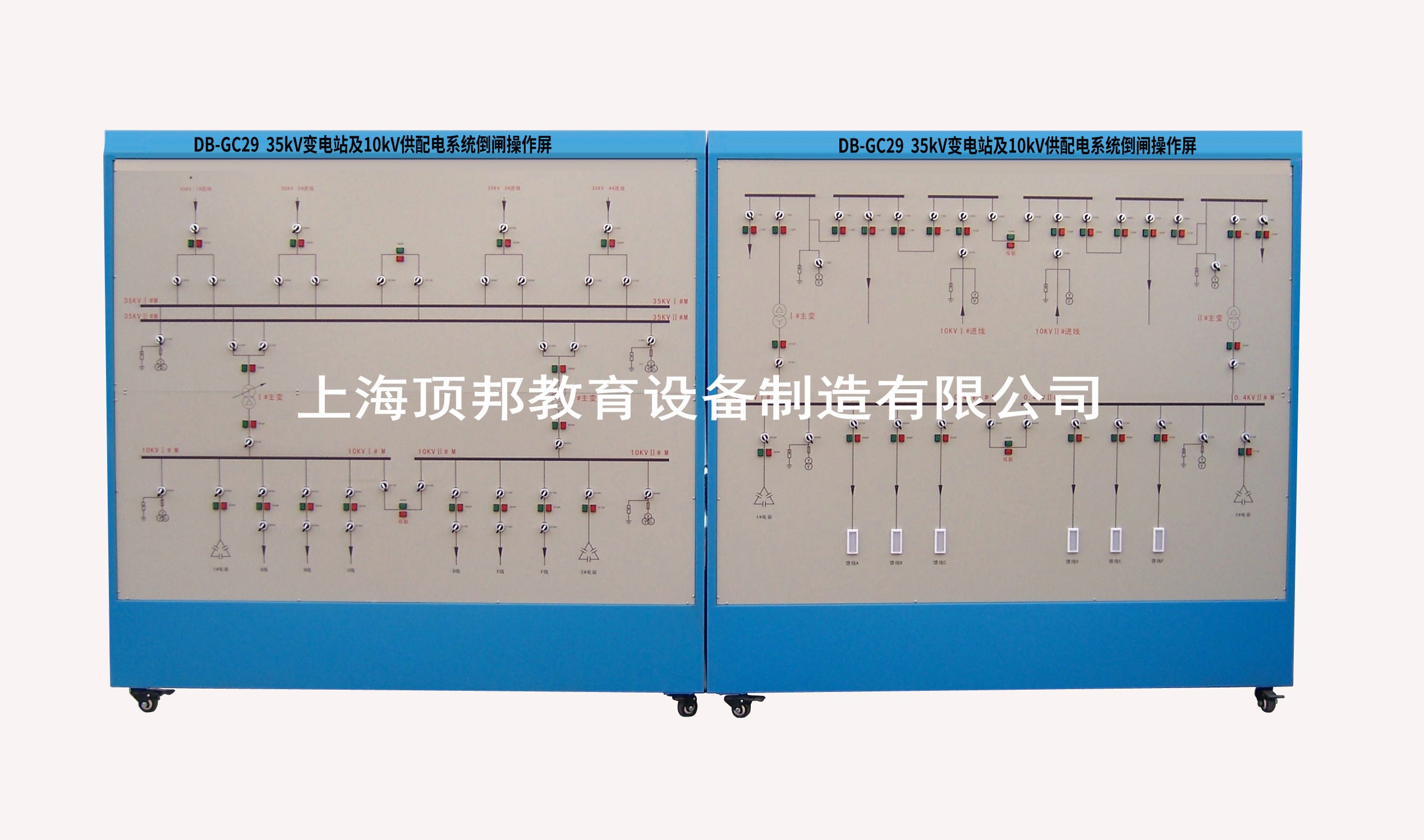

DB-GC29 35kV變電站及10kV供配電系統倒閘操作屏
一、 概 述
隨著我國大中型企業的逐年增多，電力工業迅速發展，電網日趨復雜、多樣，而且同一電壓等級、不同電壓等級之間聯系也非常緊密，在這種情況下，正確的倒閘便尤為重要。
“DB-GC29 35kV變電站及10kV供配電系統倒閘操作屏”是針對變電站倒閘操作而專門研制的實訓裝置。本系統含35kV、10kV和0.4kV三個電壓等級：35kV具有4路進線，雙母帶聯絡；10kV側采用單母分段，兩入兩出，環網供電；0.4kV側采用單母分段，并具有備用發電系統。在此典型35kV變電站模型上，學生可以進行各種工況下的倒閘操作。變電站的電壓等級和結線方式也可以根據用戶要求設計。因此本裝置適合各類職業院校供配電類、電力公司、職業技能培訓部門等機構的培訓、考核。
二、 特 點
1. 真實性:裝置元件布置、開關操作都參考了工程實際,為各專業崗位創造真實的環境
2. 模塊化設計：裝置以單片機或PLC為核心，將開關的組合模塊單元化設計,可擴展性強
3. 形象性:裝置配置了有聲光系統,可以有效提高實訓、考核效果
4. 軟硬結合：裝置配有后臺軟件，客戶可選購實現遙測、遙控
三、 技術指標
1. 輸入電源：單相三線～220V±10% 50HZ
2. 工作環境：溫度-10℃～+50℃
3. 裝置容量：＜1.5kVA
4. 外形尺寸：4000mm×2200mm×500mm
四、 實訓項目
1. 系統運行方式切換倒閘操作
2. 線路停電倒閘操作
3. 線路送電倒閘操作
4. 出線開關從運行狀態轉檢修倒閘操作
5. 出線從檢修狀態轉冷備用倒閘操作
6. 出線從冷備用轉熱備用倒閘操作
7. 出線從熱備用轉運行倒閘操作
8. 出線從檢修轉運行倒閘操作
9. 兩路進線供電轉一路供電倒閘操作
10. 一路進線供電轉兩路供電倒閘操作
11. 35kV母線從運行狀態轉檢修倒閘操作
12. 35kV母線從檢修狀態轉運行倒閘操作
13. 35kV變壓器從運行狀態轉檢修倒閘操作
14. 35kV變壓器從檢修狀轉運行倒閘操作
15. 10kV母線從運行狀態轉檢修倒閘操作
16. 10kV母線從檢修狀態轉運行倒閘操作
17. 10kV變壓器從運行狀態轉檢修倒閘操作
18.10kV變壓器從檢修狀轉運行倒閘操作
