綜合布線實訓室是一個模擬真實工程環境的場所，旨在讓受訓者進行綜合布線工程設計、施工、驗收、測試、運行和維護的訓練，從而掌握綜合布線工程技術技能和流程。
在實訓室內，可以進行多種訓練，如雙絞線跳線（屏蔽和非屏蔽）的制作和測試、大對數電纜配線和端接工程技術實訓、網絡綜合布線系統七大子系統實訓功能（包括水平子系統、設備間子系統、管理間子系統、垂直子系統、建筑群子系統等）等。此外，還有綜合布線系統配套耗材現場制作和加工技能實訓，以及綜合布線系統維護管理實訓等功能。
綜合布線實訓室的主要設備包括綜合布線實訓墻、網絡配線端接裝置、綜合布線工具箱、光纖工具箱、布線器材展示柜、雙絞線工具箱、無線傳感網組網套件等。這些設備為實訓提供了必要的硬件支持。
同時，為了提供更直觀、更生動的實訓體驗，網絡綜合布線實訓室VR也被廣泛應用。通過建立虛擬三維空間，模擬實訓室的真實環境，讓受訓者可以在虛擬環境中進行各種實訓操作，加深對綜合布線工程技術的理解和掌握。
建設綜合布線實訓室的意義
通過建設“還原于現場”的網絡工程綜合布線實訓室，使學生在實訓按照工程現場進行綜合布線工程設計、施工、驗收、測試、運行和維護的訓練，從而使學生真正掌握現實應用中綜合布線工程技術流程。
建設綜合布線實訓室的必要性
1）理論教學與實踐應用統一
將理論教學與實驗、實訓、實踐相統一，使學生通過網絡工程理論學習與實踐操作，提高學生對網絡工程技術興趣，并讓學生在實踐操作過程中具有成就感。
2）實現“零”距離就業的辦學思想
提高學生的實踐經驗和動手能力，畢業后能夠從事網絡工程項目的設計、預算、施工、監理、維護和管理等專業技術工作，提高學生實踐操作能力，使學生畢業后可直接上崗，從而真正體現“零”距離就業的辦學思想。
3）拓展學生知識面，提高學生就業率
拓展網絡工程技術應用范圍，培養一批網絡知識面寬知識、應用廣泛、懂專業技術、并熟練掌握工程技術的專業人才，從而增加學生就業范圍，提高學生就業率與就業待遇。
4）完成教學實訓任務的需要
完成《計算機網絡技術》、《網絡綜合布線技術》和《網絡工程技術》等專業課教學實訓任務，開展“工學結合”和“任務驅動型”教學與實訓活動。
5）開辦精品課程的需要
開辦精品課程，可以提高教學質量、增加老師個人的資本、獲得國家的補助。
6）貫徹教育部行業標準的需要
教育行業標準JY/T0402－2008《計算機應用與軟件技術專業儀器設備配備標準》，從2009年3月1日實施。標準規定開設《計算機應用與軟件技術專業》必須要有網絡綜合布線實訓室。
7）貫徹國家標準
將國家標準：GB50311-2007和GB50312-2007貫徹到具體的教學實踐中。
8)、完成教學實訓任務，理解和掌握網絡專業知識，提高網絡系統工程設計能力。
綜合布線技術是網絡技術專業非常重要的專業課，在本科院校有的設置為必修課，有的為選修課；在高職院校為必修專業課，約為70學時；在中職院校也為必修專業課，約為160學時，適用于計算機網絡類專業、計算機應用類專業、通信類專業、物聯網類專業。通過建設綜合布線工程技術實訓室，完成《計算機網絡技術》和《網絡綜合布線技術》等專業課教學實訓任務，開展“工學結合”和“任務驅動型”教學與實訓活動。
9)、提高學生實踐經驗，體現“零”距離就業的辦學思想。
開展綜合布線工程技術的實訓，提高學生實踐經驗和動手能力，畢業后能夠從事網絡 綜合布線系統工程項目的設計、預算、施工、監理、維護和管理等專業技術工作。
（1）綜合布線決定整個計算機網絡系統穩定運行。
網絡綜合布線系統工程建設和應用實踐經驗表明，計算機網絡系統的故障80%發生在綜合布線系統，而綜合布線系統故障的90%發生在配線端接，特別是六類綜合布線應用中，配線端接技術直接影響網絡傳輸速度、傳輸速率、傳輸距離。
（2）綜合布線系統施工質量必須達到1000‰。
特別是GB50311《綜合布線系統工程設計規范》和GB50312《綜合布線系統工程驗收規范》中規定，建筑物必須進行網絡綜合布線系統設計和驗收，標準對永久鏈路就規定了11項測試指標，在實際布線施工中，配線端接、曲率半徑、拉力、路由等直接影響測試結果，因此要求現場施工操作合格率必須達到1000‰。如果由未經過專業培訓的人員施工，永久鏈路測試合格率會非常低，直接影響項目工期、驗收和使用。
（3）網絡配線端接原理。
綜合布線系統端接原理是通過機械壓力，將直徑只有0.5—0.6毫米的絕緣護套銅線，快速壓入模塊的兩個刀片中間，在壓入過程中，刀片劃破銅線的外絕緣層，利用刀片的彈性?shī)A緊銅線實現電氣連接，每根網線8根，每次端接需要同時壓接8芯線。
在網絡應用中，每個網絡信息點從網絡交換機—跳線—網絡配線架--通信跳線架—CP集合點--墻座—跳線—PC，一般需要12次端接，每次端接8芯，共計需要端接96芯，同時在每次的端接過程中無法進行電氣連接性能的測試。
（4）綜合布線技術非常適合具有專業知識的學生。
10、培養社會急需人才，提高學生就業率，保證生源 。
培養一批有知識、懂專業技術、熟練掌握工程技術的專業人才，滿足快速發展的網絡和通訊行業對專業人才的急需，提高學生在IT和通訊行業的就業率。以高就業率保證生源和生源質量。
隨著智慧城市的發展，人工智能、物聯網、云計算、大數據等新鮮行業的興起，網絡布線系統是現代智慧城市、智慧社區、智能建筑、智能家居、智能工廠和現代服務業的基礎設施和神經網絡，實踐表明網絡系統的故障 70%發生在布線系統，直接決定人們上網的速度和穩定性，當前行業急需大批掌握網絡布線系統安裝施工和運維服務等的技能人才。近年來各院校非常重視綜合布線技術人才的培養，信息技術類計算機應用、計算機網絡技術、網絡安防系統安裝與維護、通信系統工程安裝與維護、樓宇智能化工程技術、物聯網技術應用等專業紛紛開設綜合布線技術課程，并將此課程列為本專業的核心課程和學生就業方向。所以 “網絡綜合布線”是各類高校計算機網絡技術專業必修的科目。
綜合布線技術是一門理論與實踐緊密結合的專業技能課，但在實際教學中,大多數學校實踐教學部分較為薄弱，導致教學過程中理論課時大于實踐課時，教師只能用視頻來演示一些實驗過程，學生不動手操作，很難理解網絡綜合布線系統項目設計、 預算編制、工程施工、質量監理、維護管理等 工作如何操作，畢業后達不到用人單位的需要。 所以建設一個高標準的網絡綜合布線實訓室，提供一個具備綜合布線工程預算、設計、 施工、測試、竣工整個流程的模擬施工現場實訓環境，對教師的業務水平，學生的實踐經驗 的積累都有很大的幫助。在《教肓部等六部門關于實施職業院校技能型緊缺人才培養培訓工程的通知》和《國務院關于大力推進職業教肓改革與發展的決定》的政策指導下，綜合布線技術實訓室就應運而生了。
現有較為完善的綜合布線實訓室一般需要具備三部分的功能：即基礎理論知識學習部分、基礎技能實訓部分和工程項目實踐部分�；A(chǔ)理論知識學習部分提供各種資料、圖像、錄像、樣品等，整體呈現綜合布線系統工程所涉及的基礎知識和產品展示；基礎技能實訓部分主要通過實訓裝置提供紿學生對各種布線產品的基本安裝和操作的基礎技能訓練。工程實踐部分分為實際工程頂目教學和糢擬工程頂目教學，相對于實際工程頂目這種實習型的教學，模擬工程頂目實踐教學是在經過深化設計的模擬布線工程環境中，紿學生提供布線工程涉及的各個子系統和路由的設計、管理、安裝等全方位的訓練。
| 型號 | 產品(設備)名稱 | 數量 |
| DBLY-1W | 全鋼結構的綜合布線實訓墻 | 5組 |
| DBLY-2W | 網絡配線實訓裝置 | 5臺 |
| DBLY-3W | 綜合布線故障檢測實訓裝置 | 5臺 |
| DBLY-4W | 綜合布線耗材 | 1套 |
（每面實訓墻乙方配備1個專用機柜（530*300*300mm），6米線管，2個插座）

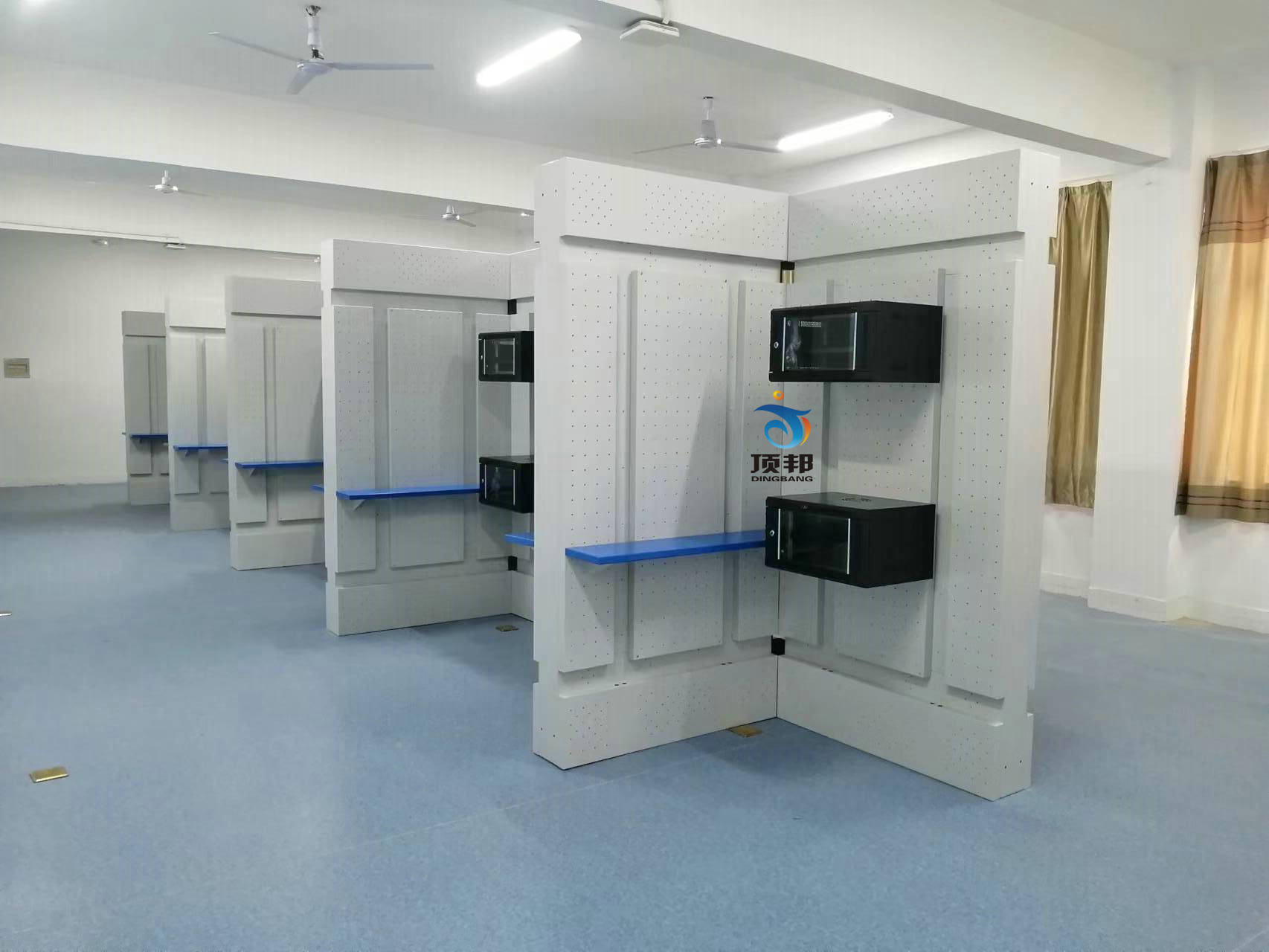

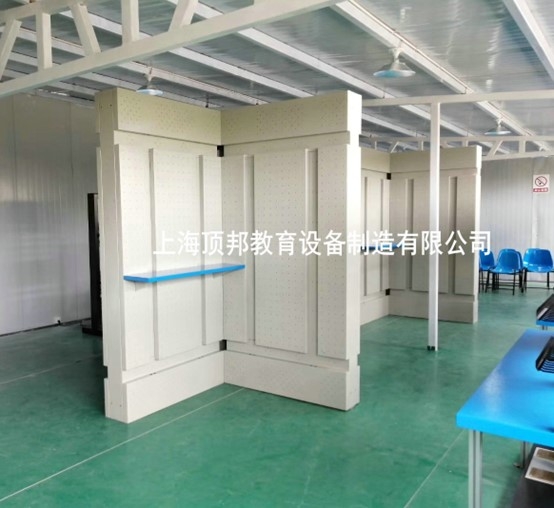

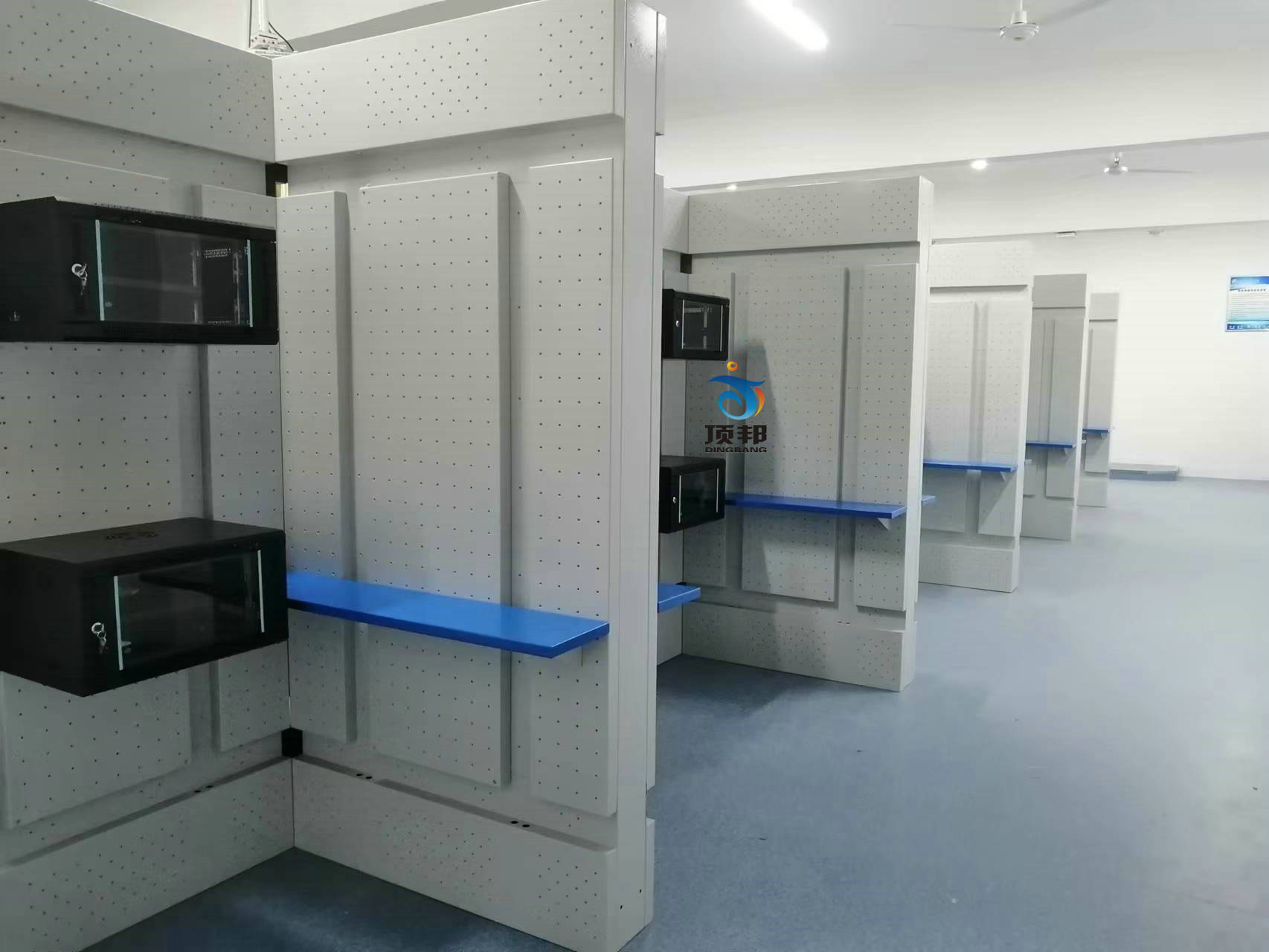

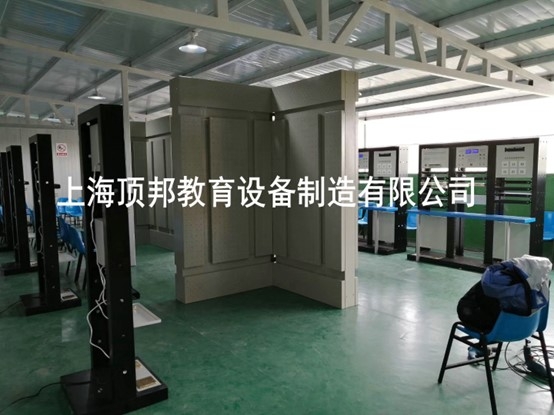

參考圖
1.4塊多功能仿真鋼結構墻模塊。
2.物理基礎搭建系統工位可按照“十十”字形態進行拼接組合而成的，也可根據現場環境自由拼接組合其他形狀。
3.單體由10塊不同功能的金屬面板組成。每座模擬墻由上進管孔、鋼面板、安裝孔、縱向凹槽、橫向凹槽等功能模塊。
4.鋼面板表面設有橫向、縱向網狀均勻布置的安裝孔，鋼板內側對應安裝孔位置焊有螺帽，模擬墻體鋼板背面不得用木板代替螺帽來進行螺絲安裝。安裝孔直徑5毫米，開孔間距為60毫米。
5.模擬墻正上方開有進管孔直徑20毫米，由橋架引20mmPVC管彎折操作后通過進管孔進入模擬墻，再由上部橫向凹槽穿出。
6.全鋼無骨架結構，拼接而成，拆卸簡單，安裝方便，強度高，外形美觀。墻體搭建后，墻體內部不得出現方管支撐。鋼板厚度全部為2mm及以上。鋼面板折邊至少2折，每?jī)蓷l最近的折邊距離小于500毫米。獨立墻體尺寸1200×2450×250mm。
7.每座單體墻有對稱的兩個墻面，每個墻面布有2道橫向和縱向凹槽，凹槽深度50mm，寬度100mm，下部橫向凹槽距離地面300mm。
8.鋼面板表面設有60X60毫米的安裝孔用來安裝各種線管、插座、線槽等，實訓過程只需要采用螺絲安裝保證無塵操作。模擬墻外部平整美觀，表面看不見墻體安裝螺絲或鉚釘。
9.標準型墻體由8模塊組成8個L型實訓角，每角4-6人，可滿足32-48人同時實訓；每個角區域安裝有樓層模擬隔板+支架，示意2-3層建筑樓層結構。同時或者交叉模擬進行網絡綜合布線工程的8個工作區、8個設備間、8個垂直、8個水平、8個管理子系統的布線實訓。
10.每個角型區域配套2-3套，8個角共計16-24套6U實訓專用機柜（530*300*300mm），冷軋鋼板，堅固耐用，機柜五面設有進出線孔，特制鋼化玻璃安全門。
10.為保證產品絕對安全，不會產生傾覆的危險，綜合布線模擬墻最下層的安裝面板必須開孔與地面的地腳螺栓固定。
產品主要功能有：網絡配線和端接功能，網絡跳線制作和測試功能，永久鏈路配線端接功能，配線子系統安裝實訓功能等。
二、產品型號和技術規格：
| 外型尺寸 | 長600mm,寬530mm,高1800mm |
| 電壓/功率 | 交流220V/50W |
| 配套設備 |
網絡壓接線實驗儀—1臺 網絡理線 環—2個 網絡跳線測試儀—1臺 8口PDU電源插座—1個 100回110型通信跳線架—2臺 24口網絡配線架—2臺 零件/工具盒—1個 立柱具有布線穿管和安裝網絡插座實訓功能。 |
| 實訓人數 | 每臺設備能夠滿足2—4人同時實訓。 |
| 實訓課時 | 12課時（RJ45頭和模塊端接、跳線測試、配線架端接、通信架端接、永久鏈 路、信道鏈路） |
實驗儀能夠直觀和持續顯示跨接、反接、短路、斷路等各種故障，網絡跳線測試儀四組中的兩組采用液晶顯示測試結果，并設有單步測試和連續測試功能。
故障模擬功能。例如：跨接、反接、短路、斷路。
落地安裝，立式操作，穩定實用，節約空間。
具有5000次以上壓接線端接實訓功能。
立柱具有布線穿管和安裝網絡插座實訓功能。
四、實訓功能：
1、網絡配線和端接實訓
每次端接有對應的指示燈直觀顯示端接電氣連接狀況和線序，能夠直觀顯示和判斷跨接、反接、短路、斷 路等故障。
2、網絡跳線制作和測試實訓
同時測量4根網絡跳線，能夠直觀判斷跨接、反接、短路、斷路等故障，其中2組采用液晶顯示測試結果，并設有單步測試和連續測試功能。
3、測試鏈路端接和實訓
實驗儀與網絡配線架、通信跳線架、跳線等組合，進行多種測試鏈路的端接實訓，仿真網絡機柜內配線端 接工程技術。熟練掌握工程技術和操作技巧。
每組鏈路有3根跳線，端接6次。每組鏈路路由為：儀器RJ45口（下排）→配線架RJ45口→配線架網絡模塊→ 通信跳線架模塊下層→通信跳線架模塊上層→儀器RJ45口（上排）。
要求鏈路端接正確，每段跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。
4、永久鏈路端接和實訓。
實驗儀與網絡配線架、通信跳線架、跳線等組合，進行多種永久鏈路的端接實訓，仿真網絡機柜內配線端 接工程技術。熟練掌握工程技術和操作技巧。
每組鏈路有3 根跳線，端接6次。每組鏈路路由為：儀器面板通信模塊（下排）→配線架RJ45口 →配線架網絡模塊→通信跳線架模塊下層→通信跳線架模塊上層→儀器面板通信 模塊（上排）。要求鏈路端接正確，每段跳線長度合適，端接處拆開線對長度合適，剪掉牽引線。
5、進行布線穿管和安裝網絡插座實訓功能。
6、網絡鏈路測試平臺功能。
7、實訓考核功能。指示燈和液晶直接顯示考核結果，易評判和打分。

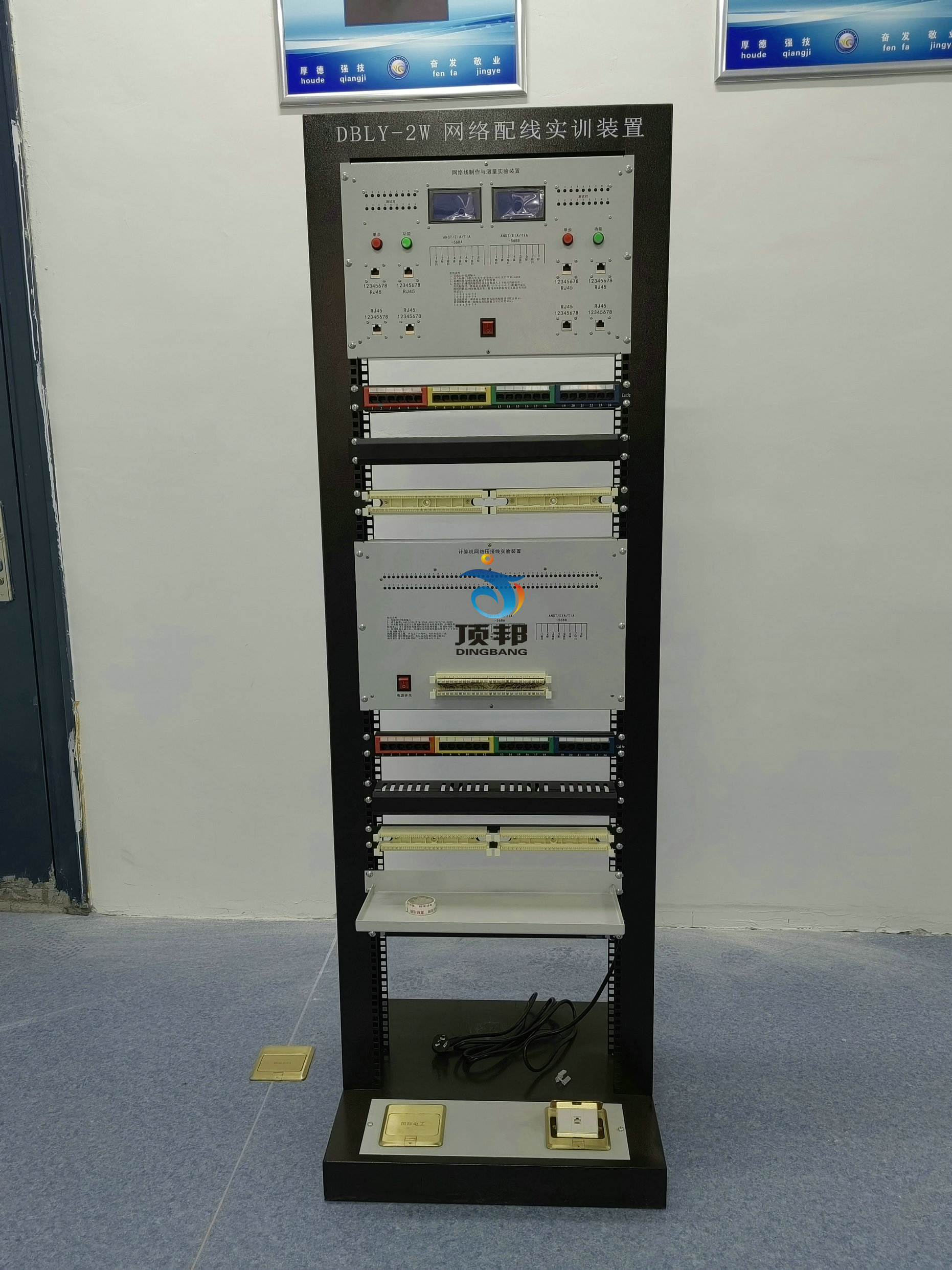

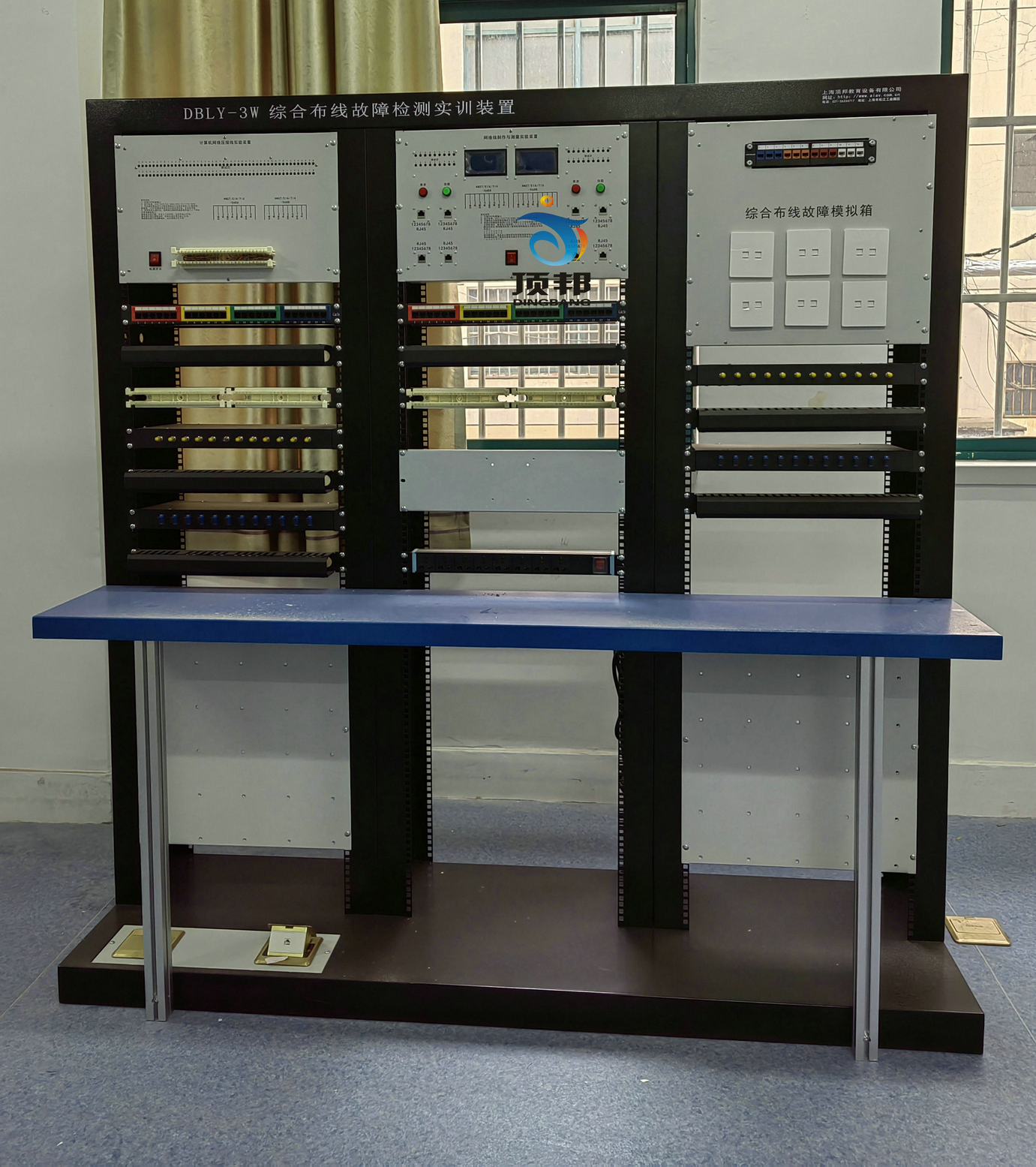

參考圖
產品型號和技術規格：
| 類 別 | 產品技術規格 |
| 外型尺寸 | 長1800mm，寬650mm，高1800mm。 |
| 電壓/功率 | 交流220V/400W。 |
|
主要 配套 設備 |
開放式操作臺 1套； 布線實訓螺孔板 1套； 網絡端接實驗儀 1臺； 網絡跳線測試儀 1臺； 24口網絡配線架 2臺； 網絡理線架 2個； 110型配線架 2臺； 組合式光纖配線架 2臺； 顯示器安裝支架 1個； 綜合布線故障模擬箱 1臺； |
| 實訓人數 | 每臺設備能夠同時滿足4人同時實訓。 |
| 實訓課時 | 20課時 |
（1）能夠模擬數千種綜合布線系統永久鏈路常見故障。如：跨接、反接、短路、開路、串?dāng)_、回波損耗、超長等。每類故障有數百種設置方式，能夠滿足教師根據教學和實訓需要隨時自由設置各種故障。
（2）能夠進行鏈路故障檢測和故障分析。
（3）能夠進行故障維修實訓。
能夠模擬和維修數千種綜合布線系統永久鏈路常見故障。如：跨接、反接、短路、開路、串?dāng)_、回波損耗等常見故障。
（4）能夠進行光纖配線和熔接實訓。
每臺設備安裝有組合式光纖配線架2個，兩個光纖配線架之間相互連接進行熔接操作實訓，也能與其它光纖配線架相互連接進行熔接操作實訓。
光纖配線架針對教學實訓專門設計和生產。采用多功能組合式結構；鋼板厚度和強度遠遠超過工程產品，結實堅固，特別適合數千次的反復安裝和拆卸實訓操作；光纖配線架安裝的偶合器既能滿足單模光纖也能滿足多模光纖；既能安裝室外光纜，也能安裝室內光纜；既有ST園口，也有SC方口；
組合式光纖配線架既有ST口，也有SC口，包括8個ST接口和8個SC接口，每次能夠熔接16芯光纖，也能插接8根ST-ST光纖跳線或者8根SC-SC光纖跳線，或者16根ST-SC光纖跳線。
（5）能夠進行銅纜配線和端接實訓。
每臺設備每次端接6根雙絞線的兩端，每根雙絞線兩端各端接線8次，每次實訓每人端接線96次。每芯線端接有對應的指示燈直觀和持續顯示端接連接狀況和線序，共有96個指示燈分48組，同時顯示6根雙絞線的全部端接情況，能夠直觀判斷網絡雙絞線的跨接、反接、短路、斷路等故障。
（6）能夠制作和測量4根網絡跳線。
對應指示燈顯示兩端RJ45接頭端接狀況和線序，每根跳線對應8組16個指示燈直觀和持續顯示連接狀況和線序，共有64個指示燈分為32組，同時顯示4根跳線的全部線序情況，能夠直觀判斷銅纜的跨接、反接、短路、斷路等故障。
（7）能夠進行綜合布線系統各種永久鏈路實訓。
實驗儀與配線架、跳線架、跳線等組合，進行多種永久鏈路端接實訓，熟練掌握端接工程技術和操作技巧。
（8）水平子系統管/槽布線技術實訓。
（9）工作區子系統網絡插座安裝實訓。
（10）網絡鏈路測試平臺功能。
（11）網絡機柜設備安裝和配線端接功能
（12）真實展示完整的綜合布線系統功能。實訓裝置可以用多種纜線連接，例如：5E類和6類雙絞線、25對電纜、光纜相連，組建完整的綜合布線系統。
（13）完整的網絡應用系統。增加相關網絡設備和軟件后能夠組成完整的網絡應用系統。
（14）預留顯示器安裝支架和主機安裝位置。
（15）實訓考核功能。指示燈直接顯示考核結果，易評判和打分。
（16）選拔賽、集訓、國賽在上面安裝計算機和光纖熔接機，進行綜合布線項目設計和光纖熔接技術實訓。
