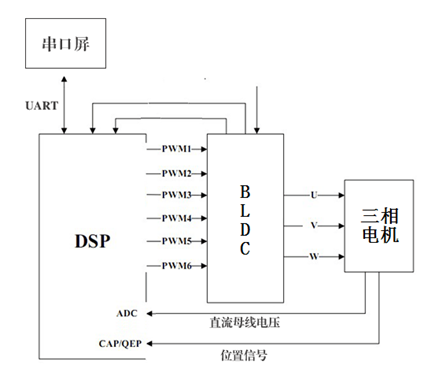

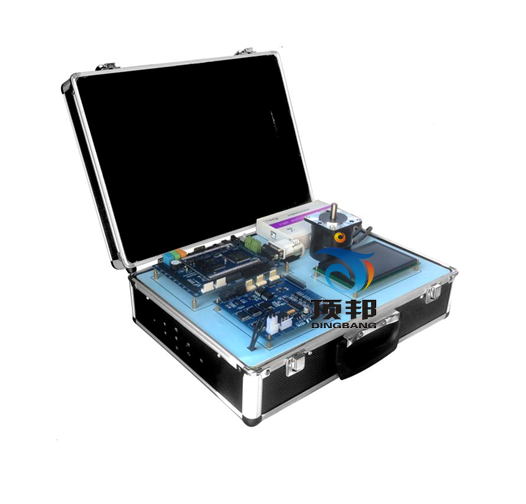

| 序號 | 項目 | 要求 | |
|
D S P 端 |

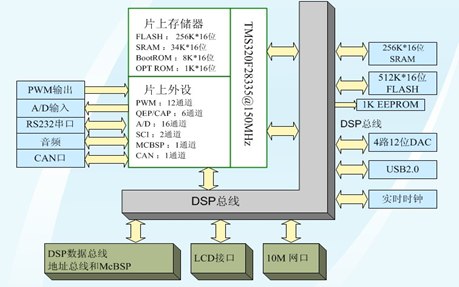

1 | 主處理器 | TMS320F28335（開發板形式） |
| 2 | 485接口 | 一路485接口 | |
| 3 | RS232異步串口 | 一路RS232接口跳選，可以與上位機進行串行通信，RS232電平 | |
| 4 | CAN | 用于CAN總線組網 | |
| 5 | PWM接口 | 12路PWM（包含6路增強型PWM） | |
| 6 | ADC輸入接口 | 16路AD輸入接口，反饋電機的狀態 | |
| 7 | 音頻接口 | Audio接口，提供錄音、播音功能 | |
| 8 | 捕捉接口 | 6路CAP捕捉口（和正交編碼脈沖引腳共用） | |
| 9 | DSP外擴接口 | 20位地址線和16位數據線及其他 | |
| 10 | SD卡接口 | 用戶自配SD卡 | |
| 11 | 開關電源 | +5V，5A | |
|
B L D C 端 |
12 | 三相無刷電機接口 | 可以與12V—36V電機相連，額定電流不超過4A |
| 13 | 電機類型 | 有位置傳感器和無位置傳感器的無刷電機相連 | |
| 14 | 26針接口，包括PWM脈沖輸入接口，AD接口 |
可以與DSP-F28335A/B、 DSP-F2812/basic相連，PWM輸入 |
|
| 15 | BLDC_HALL接口 | 位置傳感器電機的霍爾傳感器輸出 | |
| 16 | CAP_BEMF接口 | 與控制端CAP相連，無位置傳感器電機反電動勢輸出端 | |
| 17 | CAP_HALL接口 | 與控制端CAP相連，有位置傳感器的電機霍爾輸出端 | |
| 18 | 電機電源輸入接口 | 24V直流母線電壓的輸入端 | |
| 直流電機端 | 19 | 兩相直流電機接口x2 | 可以與7V—24V電機相連，額定電流不超過3A，防反接 |
| 20 | 電機類型 | 兩相直流電機 | |
| 21 | 10針接口，包括3.3V-5.0V控制信號，5V電源 | 控制信號可由任意單片機相連，信號輸入范圍3.3V-5.0V | |
| 22 | 電機電源輸入接口 | 24V直流電源輸入端 | |
| 42步進電機端 | 23 | 兩相步進電機接口 | 驅動 35、 39、 42、57 型 4、 6、 8 線兩相混合式步進電機，其細分?jǐn)?shù)有 4 種，最大 16 細分 |
| 24 | 電機類型 | 42型4線兩相混合式步進電機 | |
| 25 | 6針接口，包括控制信號，電源 | 由單片機給出5V脈沖信號 | |
| 26 | 電機電源輸入接口 | 24V直流電源輸入端 | |
|
顯 示 端 |
27 | 液晶顯示屏 | 工業級7.0寸LCD串口屏，800*480分辨率，5V供電，帶觸摸 |
| 28 | 核心處理器 | CORTEX-M3內核+高速FPGA | |
| 29 | 通訊接口 | RS232電平 | |
| 30 | 上位機軟件 | VisualTFT | |
| DSP外擴模塊 | 31 | W5300網口模塊 | 支持軟、硬件混合TCP/IP協議： TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8個獨立的端口（sockets）同時連接；網絡數據傳輸，速率可達到80Mbps；支持ADSL連接 (支持PPPOE協議，帶PAP/CHAP驗證) |
| 32 | GPIO擴展運用模塊 | 包括3x4矩陣鍵盤、12864LCD接口、4段8位數碼管、溫濕度傳感器、紅外信號輸入接口、8路LED、直流小電機及步進小電機 |
| 產品型號 | DC80480B70_02TW |
| 產品類型 | 基本型 |
| 核心處理器 | CORTEX-M3內核+高速FPGA |
| 尺寸 | 7.0寸 |
| 分辨率 | 800*480 |
| 顏色 | 64K色，16位RGB |
| 通訊接口 | RS232 |
|
圖片下載 存儲容量 |
USB2.0/SD卡/UART 1Gbit，任意大小圖片存儲，累加可存儲457張全屏圖片 |
| 圖層 | 2個圖層，層與層之間可拷貝疊加顯示 |
| SD卡接口 | 支持，用于脫機量產和線長指定圖片更新 |
| 鍵盤接口 | 支持，外接4*4矩陣鍵盤 |
| 觸摸 | 支持 |
| 功耗 | 開背光：202mA@5V 關背光：86mA@5V |
| 電壓輸入 | 5-26V |
| 屏有效顯示尺寸 | 長×寬=95.0mm×53.8mm |
| 產品尺寸 | 長×寬×高=121.8mm×74.7mm×13.5 |
| 產品凈重 | 90g |
| 外殼 | 無 |
| 配套上位機PC機軟件 | VisualTFT |
| 組態控件 | 支持按鈕空間、文本空間、進度條控件、儀表、動畫和曲線等常用控件 |
| 系統鍵盤 | 內置虛擬數字鍵盤和英文輸入法 |
| 序號 | 實驗項目 | 說明 |
| 1 | 有位置傳感器無刷電機的開環控制 | |
| 2 | 有位置傳感器無刷電機的閉環控制 | |
| 3 | 無位置傳感器無刷電機的開環控制 | |
| 4 | 有位置傳感器無刷電機的實驗箱的控制 | |
| 5 | 提供整個系統中所有的可編程器件的源代碼 | |
| 6 | 直流電機的控制 | |
| 7 | 42步進電機控制 |
| 序 號 | 實驗內容 |
| 實驗1 | GPIO-LED測試 |
| 實驗2 | GPIO-Button實驗 |
| 實驗3 | TIMER0定時測試 |
| 實驗4 | TIMER1定時測試 |
| 實驗5 | External_Interrupt_button實驗 |
| 實驗6 | FFT實驗 |
| 實驗7 | AIC23實驗 |
| 實驗8 | SCIB_RS232實驗 |
| 實驗9 | SCIB_RS232實驗 |
| 實驗10 | SD-DPI-Fatfs實驗 |
| 實驗11 | FPU試驗 |
| 實驗12 | WATCHDOG實驗 |
| 實驗13 | 39VF800實驗 |
| 實驗14 | EXRAM測試 |
| 實驗15 | I2C-rtc實驗 |
| 實驗16 | EEPROM測試 |
| 實驗17 | DMARAM試驗 |
| 實驗18 | PWM試驗 |
| 實驗19 | CAP測試 |
| 實驗20 | PWM-CAP測試 |
| 實驗21 | SPI_LOOKBACK_INT實驗 |
| 實驗22 | McBSP-SPI-LOOKBACK實驗 |
| 實驗23 | McBSP-SPI-LOOKBACK_INT實驗 |
| 實驗24 | McBSP_DMA實驗 |
| 實驗25 | AD實驗 |
| 實驗26 | ADC_SOC_INT實驗 |
| 實驗27 | CAN實驗 |
| 實驗28 | CAP-APWM實驗 |
| 實驗29 | HRPWM_SFO實驗 |
| 實驗30 | HRPWM實驗 |
| 實驗31 | 卷積實驗 |
友情提示：
1、貨品驗收：閣下收貨時請檢查DSP電機控制實驗箱的貨品外觀，核實DSP電機控制實驗箱的數量及配件，拒收處于受損狀態的DSP電機控制實驗箱；
2、質保：頂邦將為閣下提供DSP電機控制實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對DSP電機控制實驗箱的免費維修，超出條件承諾時提供對DSP電機控制實驗箱的有償維修；
3、退換貨：閣下單方面原因?qū)е碌腄SP電機控制實驗箱選型錯誤或DSP電機控制實驗箱購買數量錯誤，造成DSP電機控制實驗箱的退換貨要求，將不被接受；
4、貨期：DSP電機控制實驗箱的發貨期為參考值，如您需要了解DSP電機控制實驗箱的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對DSP電機控制實驗箱有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關DSP電機控制實驗箱的咨詢。
