| 名 稱 | 規 格 型 號 | 數量 | 備 注 | ||
|

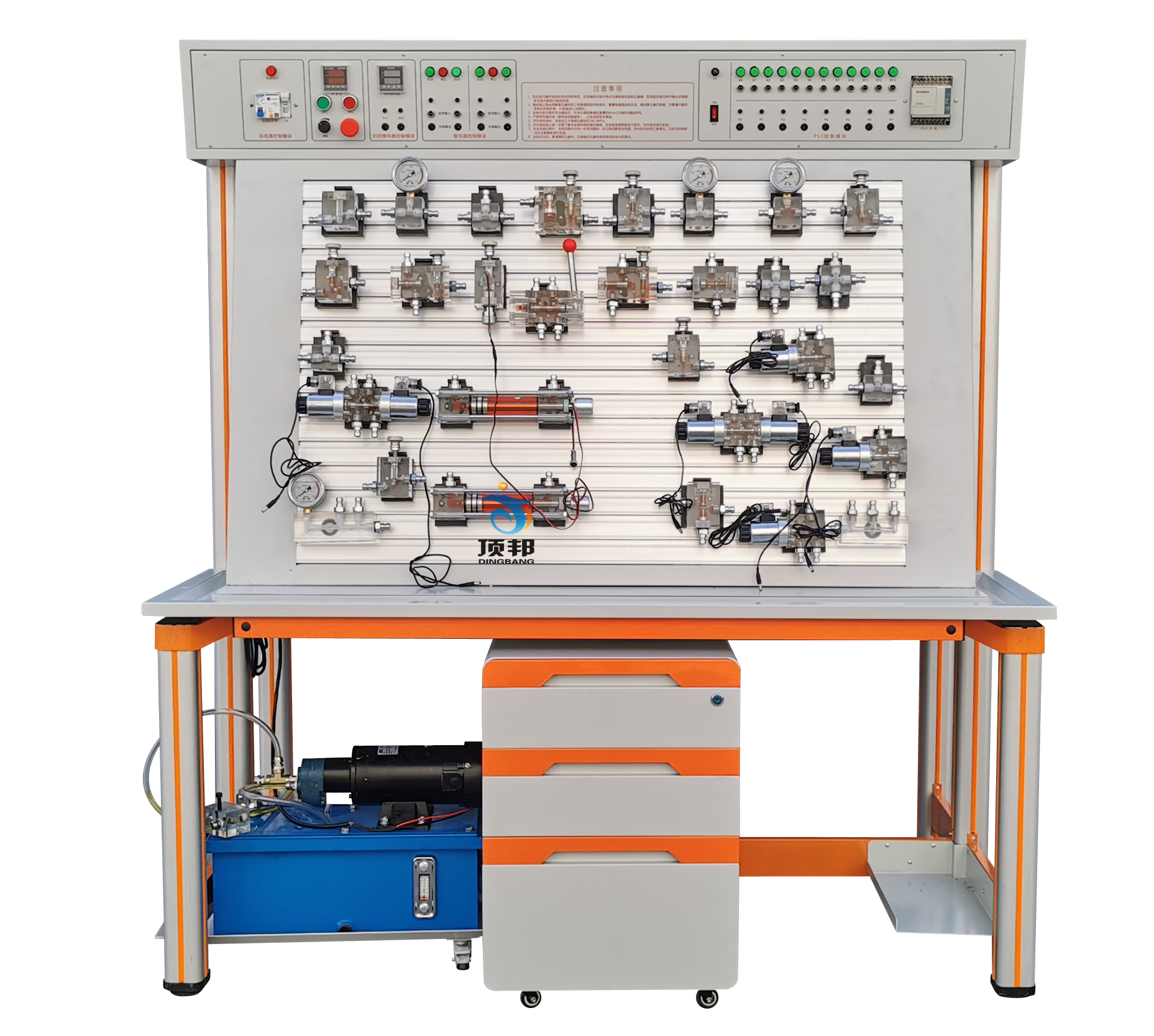

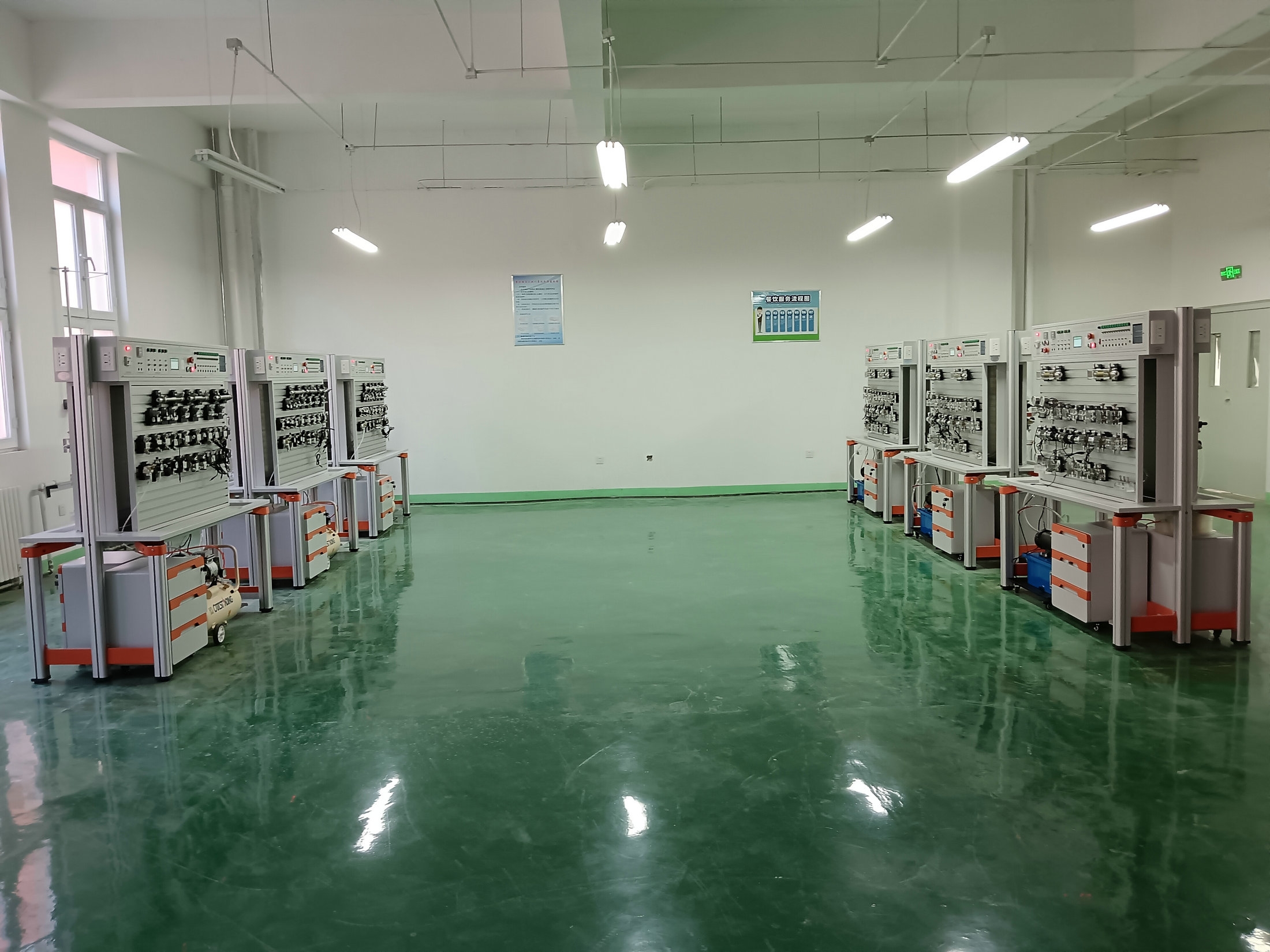

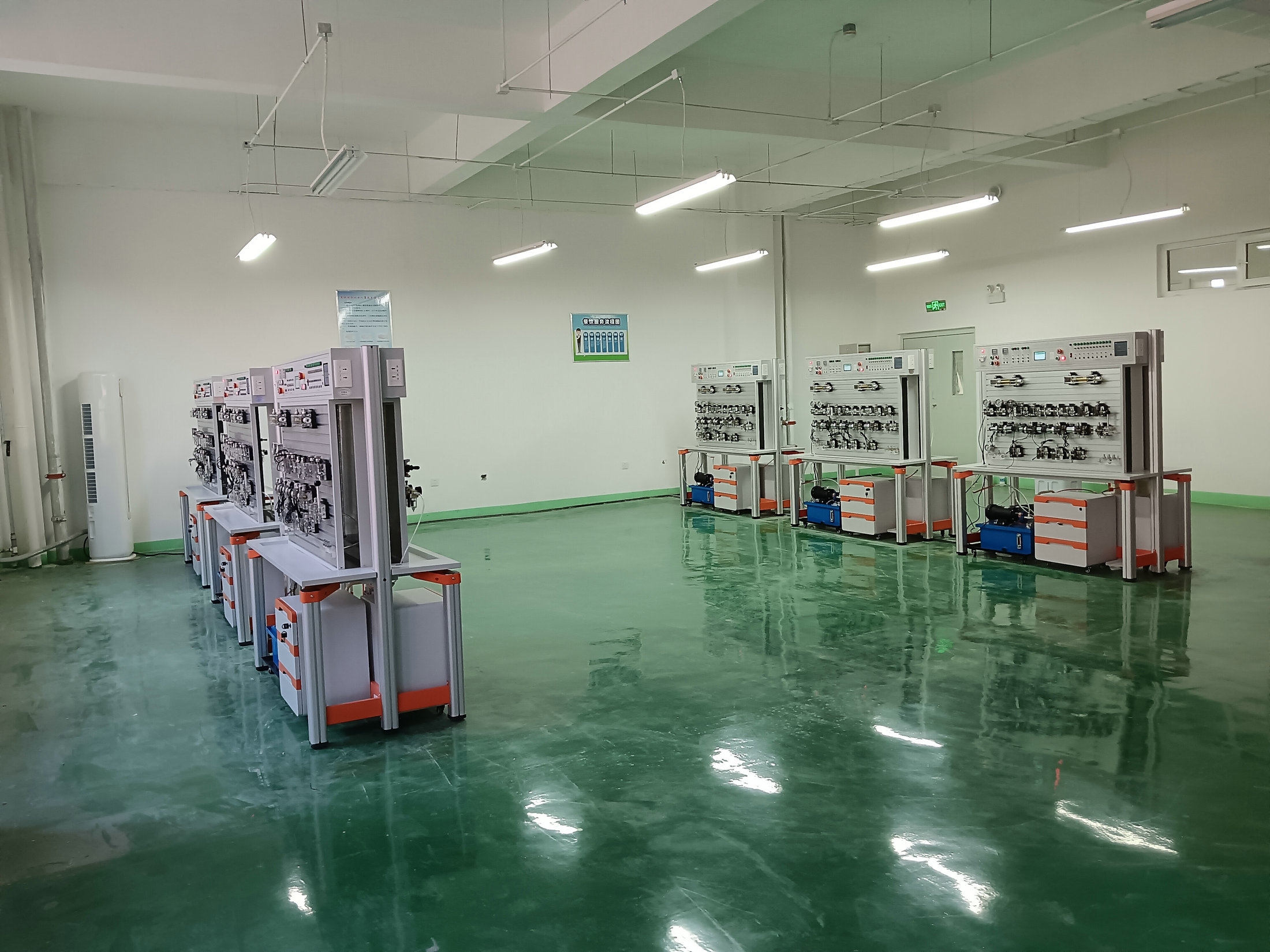

實 驗 臺 |
實驗臺（鋁合金“T”型槽面板）臺面帶U型凹槽油盤 |
1600mm*700mm *1760mm |
1套 |
由國標70*70鋁材搭建主體 |
|
| 過渡底板 | 模具自制型材+抗磨耐腐蝕材料 | 1套 | 附在閥上 | ||
| 鋁合金面板 | 1.5mm鋁合金帶“T”型槽，配合過渡底板進行搭接 | 1套 | |||
|
泵 站 |
油泵電機 | 直流馬達 | 1只 |
功率：350W 工作電壓：220V |
中國福建 |
| 齒輪油泵 | 工業泵 | 1只 | 額定排量≥2.5ml/rev 額定壓力≥2.5MPa | 中國 | |
| 油箱 | 25L；附有安全閥、濾油器 | 1個 | |||
| 濾油器 | 蘇州 | 1只 | 蘇州 | ||
| 油溫油面計 | 油升 | 1只 | 油升 | ||
|
電 氣 |
可編程序控制器（PLC） | FX1S-20MR I/O：12輸入，8輸出 | 1只 | 繼電器輸出型式 | 三菱 |
| PLC下載線纜 | SC-09 | 1套 | 三菱 | ||
| 電機調速電路 | 直流調速 | 1套 | 直流調速 | 中國華能 | |
| 繼電器組 | 2組繼電器 | 2組 | 4NONC | 上海 | |
| 時間繼電器組 |
常閉開關一組 常開開關一組 暫停一組 電壓：AC220V |
1套 |
DC24V LED顯示三位，0-999S 輸出 |
上海 | |
|
透 明 液 壓 元 件 |
雙作用單出桿油缸 |
1.閥體采用進口有機玻璃加工制成；
閥芯 2.高透光率、正常環境使用10年內不會發黃、龜裂、變形； 3.電磁閥特有設計散熱模塊，徹底解決以往電磁閥發熱閥體膨脹發生液壓油泄漏的現象。 |
2只 | 頂邦 |
|
| 三位四通電磁換向閥（O） | 1 | 頂邦 | |||
| 三位四通電磁換向閥（M） | 1 | 頂邦 | |||
| 二位四通電磁換向閥（單電控） | 2 | 頂邦 | |||
| 三位四通手動換向閥 | 1 | 頂邦 | |||
| 液控單向閥 | 2 | 頂邦 | |||
| 順序閥 | 2 | 頂邦 | |||
| 溢流閥 | 1 | 頂邦 | |||
| 減壓閥 | 1 | 頂邦 | |||
| 節流閥 | ２ | 頂邦 | |||
| 單向閥 | １ | 頂邦 | |||
| 壓力表 | 3 | 頂邦 | |||
| 壓力繼電器 | 1 | 頂邦 | |||
|
輔 件 |
透明液壓皮管 | 兩端帶閉鎖式快插接頭 | 1套 |
耐壓油管 |
|
| 液壓接頭 | 閉鎖式快換式 | 1套 | 可在不停機的情況下插接回路 | 自制 | |
| 接近開關 | 二線制 | 4只 | 二線 | 中國上海 | |
| 紅色液壓油 | 正宗航空紅油 | 25 升 | 紅色便于觀看油路 | ||
| 四通接頭 | 自制 | 2個 | 自制 | 廠配 | |
| 活動扳手 | 10” | 1把 | 10” | 廠配 | |
| 呆口扳手 | 14-17 | 1把 | 廠配 | ||
| 內六角扳手 | 1.5mm – 10mm | 1套 | 廠配 | ||
| 螺絲刀 | 一字 十字 | 1套 | 共2把 | 廠配 | |
| 尖嘴鉗 | 1把 | 廠配 | |||
| 易損件 | 墊圈 | 設備用約6種 | 各4只 | 中國上海 | |
| 大按鈕 | 2只 | 廠配 | |||
| 小按鈕 | 2只 | 廠配 | |||
| 生料帶 | 2卷 | 廠配 | |||
| O型圈 | 若干 | 廠配 | |||
| 資料 | PLC編程軟件 | 三菱 | 1張 | 三菱 | |
| 透明液壓演示系統使用說明書 | 1冊 | 資 料 | 廠配 | ||
| 序號 | 名 稱 | 規 格 型 號 | 數 量 | 備 注 |
| 1 | 實驗臺（鋁合金“T”型槽面板） |
1600mm x 700mm x 1760mm |
1套 | 自制 |
| 2 | 過渡底板 | 化纖ABS 精制模具壓注成型 | 1套 | 附在閥上 |
| 3 | 專用鋁合金面板 | 鋁合金帶“T”型配合過渡底板進行搭接 | 1套 | 安裝在實驗臺上 |
| 4 | 靜音空氣壓縮機 |
氣泵輸入電壓：AC 220V/50Hz 電機功率：125W 額定輸出壓力：1.0Mpa 氣泵容積：10L 工作噪聲：< 40分貝 帶自動斷電保護裝置 |
1臺 | 奧突斯 |
| 5 | 過濾、調壓組件 |
接管口徑：1/8” 額定流量: 650L/min 濾心精度 40ū 調節壓力0.05-0.85MPa 最大可調壓力0.9 MPa 濾水容量15cc 給油容量25cc |
1套 |
品牌： 圣大 AC200 |
| 6 | 帶壓力表調壓閥 |
接管口徑：1/8” 額定流量: 650L/min 調節壓力范圍：0.05-0.85MPa 最大可調壓力：0.95 MPa 本體材質：鋁合金壓鑄成型 |
1只 |
品牌：圣大 AR2000 |
| 序號 | 名 稱 | 參 數 規 格 | 數 量 | 備 注 |
| 1 | 復動式不銹鋼單作用氣缸 |
動作形式：活塞復動式 使用壓力范圍：1-9.0 kgf/cm2 速度范圍：50 – 800mm/s 行程 :75mm 接管口徑：1/8” |
1只 |
品牌：圣大 MSAL20-75-S |
| 2 | 復動型不銹鋼單出桿雙作用氣缸 |
動作形式：活塞復動式 使用壓力范圍：1-9.0 kgf/cm2 速度范圍：50 – 800mm/s 行程 :100mm接管口徑：1/8” |
2只 |
品牌：圣大 MAL20-75-S |
| 3 | 氣缸固定腳座 | MA20-LB | 6只 | 自制 |
| 4 | 二位三通單電磁換向閥常開 |
線圈位數：?jiǎn)晤^雙位置 彈簧復位 動作方式：內部先導式 工作壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒 最短勱磁時間：0.05秒 接管口徑：進氣＝出氣＝排氣＝1/8” |
1只 |
品牌：圣大 3V210-08-NO |
| 5 | 二位五通單電磁換向閥 |
線圈位數：?jiǎn)晤^雙位置 彈簧復位 動作方式：內部先導式 工作壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒 最短勱磁時間：0.05秒 接管口徑：進氣＝出氣＝1/8” |
2只 |
品牌：圣大 4V210-08 |
| 6 | 二位五通雙電磁換向閥 |
線圈位數：雙頭雙位置 電控復位 動作方式：內部先導式 工作壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒 最短勱磁時間：0.05秒 接管口徑：進氣＝出氣＝排氣＝1/8” |
1只 |
品牌：圣大 4V220-08 |
| 7 | 中封式三位五通電磁換向閥 |
線圈位數：雙頭三位置封閉型 動作方式：內部先導式 工作壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒 最短勱磁時間：0.05秒 接管口徑：進氣＝出氣＝排氣＝1/8” |
1只 |
品牌：圣大 4V230-08 |
| 8 | 二位五通單氣控?fù)Q向閥 |
結構：滑閥, 單向氣控, 彈簧復位 壓力范圍：0.15-0.85 MPa 額定流量 1 (p)→4 (A)500 l/min |
2只 |
品牌：圣大 4A210-08 |
| 9 | 二位五通雙氣控?fù)Q向閥 |
結構：滑閥, 雙向氣控 壓力范圍：0.15-0.85 MPa 額定流量: 1(p)→2 (A)500 l/min 1(p→4 (A) 500 l/min |
2只 |
品牌：圣大 4A220-08 |
| 10 | 中封型二位五通雙氣控?fù)Q向閥 |
結構：滑閥, 雙向氣控 壓力范圍：0.15-0.85 MPa 額定流量: 1(p)→2 (A)500 l/min 1(p→4 (A) 500 l/min |
1只 |
品牌：圣大 4A230-08 |
| 11 | 二位五通手動換向閥 |
動作方式：直動式 使用壓力范圍：0-0.8MPa 拉口口徑：進氣＝出氣＝排氣＝1/8” |
1只 |
品牌：圣大 4H210-08 |
| 12 | 可調單向節流閥 |
接管口徑：1/8” 標準額定流量: （p）→ (A)400L/min 調節壓力范圍：0.05-0.95MPa |
2只 |
品牌：亞德克 ASC-08V |
| 13 | 或門邏輯閥（梭閥） |
接管口徑：1/8” 使用壓力范圍0-1.0MPa 額定流量X, Y→A 500 l/min |
2只 |
品牌：圣大 ST-01 |
| 14 | 與門邏輯閥（雙壓閥） |
接管口徑：1/8” 使用壓力范圍0-1.0MPa 額定流量X, Y→A 500 l/min |
２只 | 新恭 |
| 15 | 快速排氣閥 |
接管口徑：1/8” 使用壓力范圍0-1.0MPa 額定流量1(p)→2 (A) 300 l/min 2 (A)→3(R) 390 l/min |
1只 |
品牌：圣大 QE-01 |
| 16 | 平圓型按鈕式機械閥常閉式 |
位通數：二位五通 動作方式：直動式 彈簧復位 使用壓力范圍：0-0.8MPa 接管口徑：1/4” 額定流量→ (A) 60 l/min |
2只 |
品牌：圣大 MP5 |
| 17 | 滾輪型杠桿式機械閥常開式 |
位通數：二位五通 動作方式：直動式 彈簧復位 使用壓力范圍：0-0.8MPa 接管口徑：1/4” 額定流量→(A) 60 l/min |
2只 |
品牌：圣大 MP5 |
| 1 | 時間繼電器模塊 |
顯示 LED顯示三位，0-999S 輸出 常閉開關一組 常開開關一組 暫停一組 工作電壓：AC220V |
1套 |
ZN48 |
| 2 | 可編程序控制器 | FX1S-20MR | 1個 | 三菱 |
| 3 | 可編程序控制通訊電纜 | SC-09 | 1條 | 三菱 |
| 4 | 中間繼電器模塊 | 3組(每組3常開1常閉)；接線插座為φ10mm安全性插座，面板為5mm進口絕緣板 | 3組 |
Omron歐姆龍 |
| 5 | 接近開關電感式（帶插頭線） |
開關電壓 5-30 VDC 殘余波紋 最大 10% 額定開關距離 4 mm 開關頻率 最大100 Hz 輸出： 無接點/電晶體NPN輸出 輸出電流 最大200 Ma 開關容量 最大 4.8 W |
4個 |
滬光 |
| 6 | 啟停模塊 |
220V 50HZ交流電壓帶漏電保護斷路器 帶上電指示 |
1套 | HGG（海格） |
| 7 | 按鈕模塊 | φ16mm大按鈕 紅綠黃各4 | 1套 | 上海遠大 |
| 8 | 穩壓電源模塊 | 臺灣 DC24V 5A ；接線插座為φ10mm安全性插座，面板為5mm進口絕緣板 | 1套 | 臺灣明緯 |
| 1 | L型支架 | 自制 | 4只 | 自制 |
| 2 | 過渡接頭 | 轉換接頭 | 1只 | PG8-6 |
| 3 | “T”型三通 | T型 | 10只 | PE-4 |
| 4 | 四通 | 十字型 | 4只 | PZA-4 |
| 5 | 氣管 | PUO0425（桔） | 50米 | 4 |
| 6 | 管塞 | PP-4 | 15只 | PP-4 |
| 7 | 專用工具 | 活口扳手、螺絲刀、六角扳手、剪刀等 | 1套 | 滬工等 |
