傳感器與檢測技術實驗箱，傳感器實驗檢測箱
2025-04-26 08:05 傳感器與檢測技術實驗箱，傳感器實驗檢測箱是針對傳感器技術教學與實踐需求設計的綜合實驗設備，集成了多種類型的傳感器、信號調理電路、數據采集模塊及配套軟件，旨在幫助學生掌握傳感器的工作原理、特性測試方法及工程應用技能。

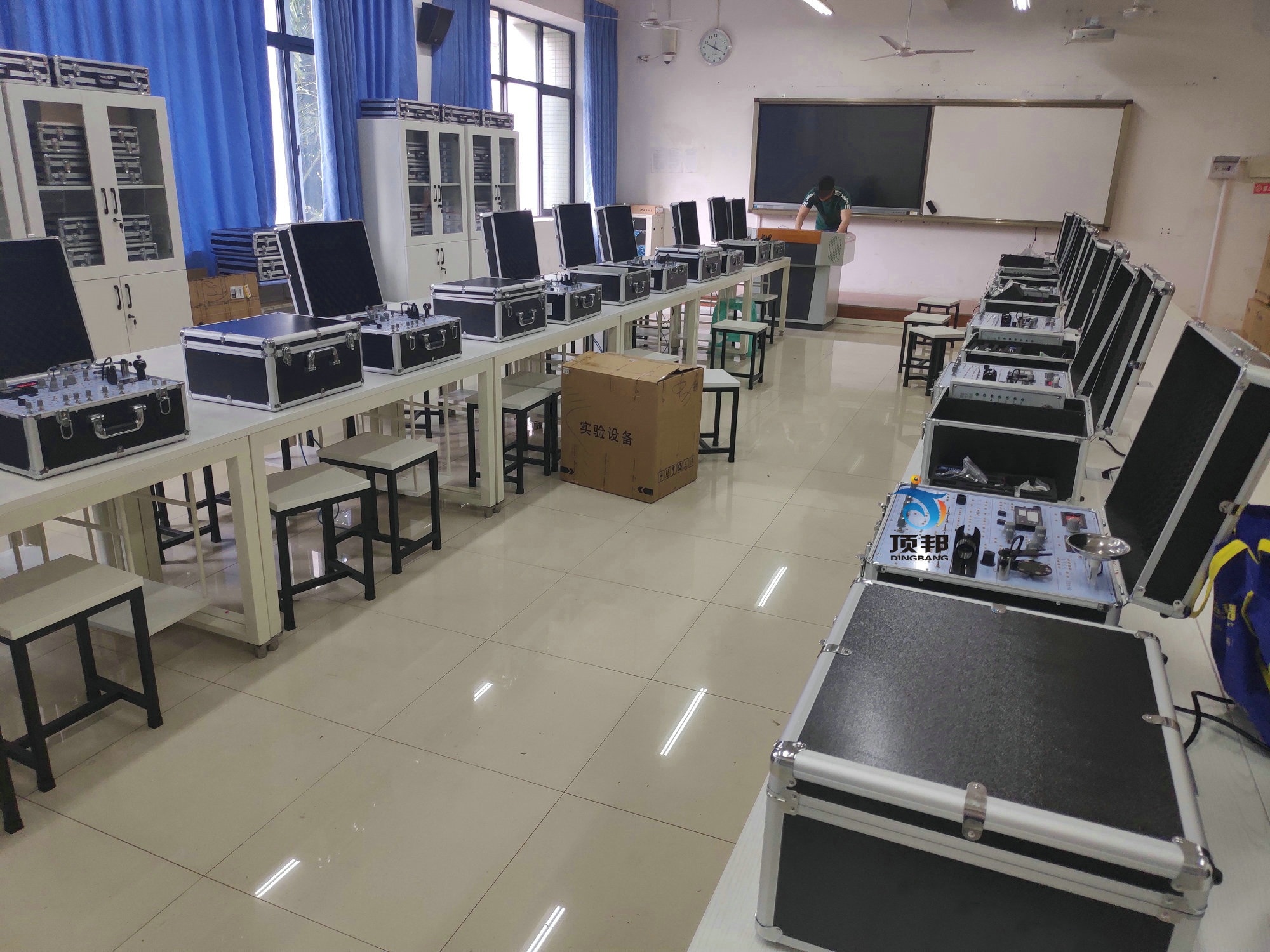

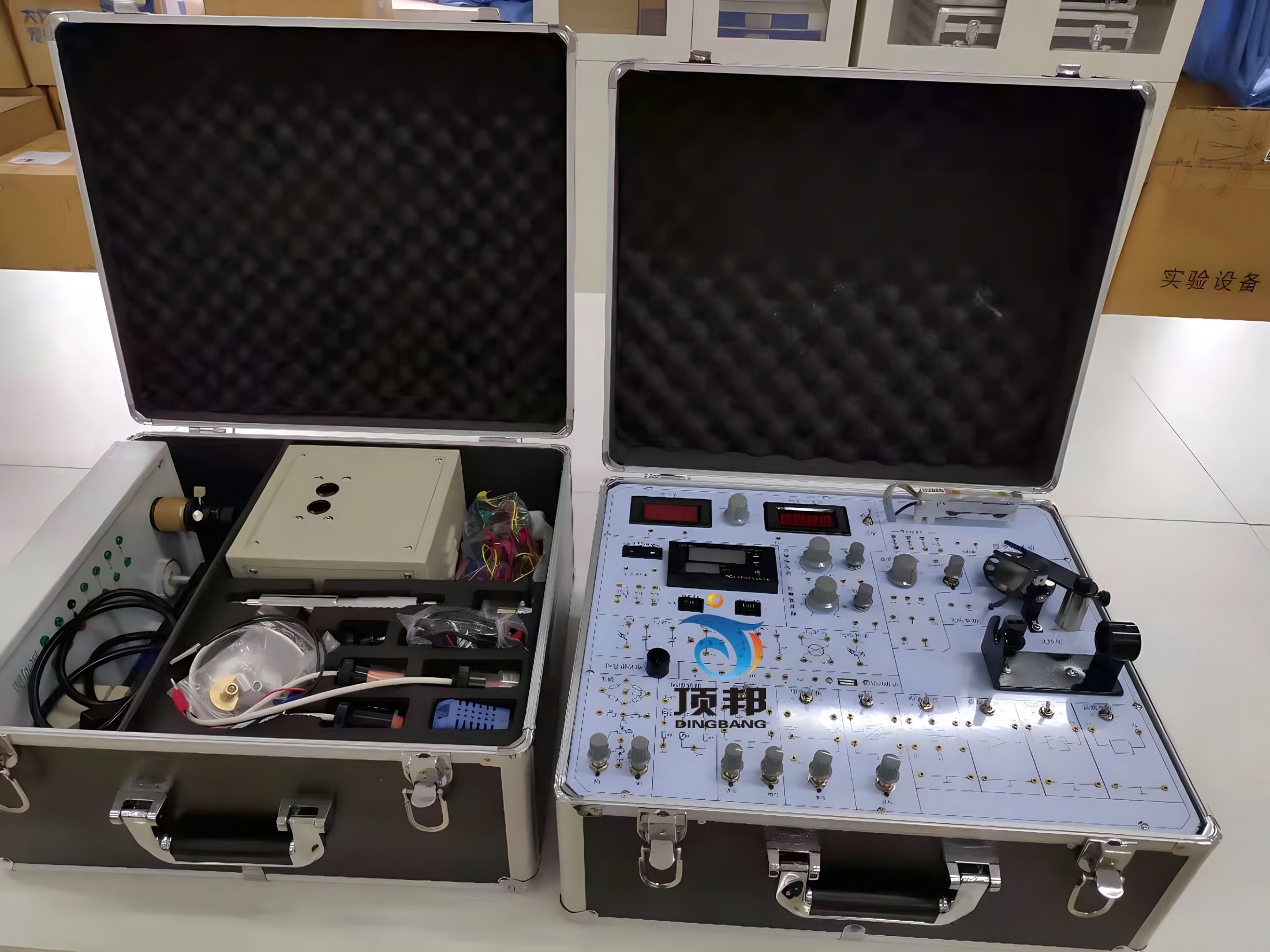

DB-CSY930傳感器系統實驗箱是在本公司多年生產傳感技術教學實驗儀器的基礎上，根據院校實驗室的實際情況，為適應不同類別、不同層次的專業需要，最新主推的手提式傳感器實驗儀。
DB-CSY930傳感器系統實驗箱主要用于各大、中專院校開設的“傳感器原理”“自動檢測技術”“非電量電測技術”“工業自動化儀表與控制”“機械量電測”等課程的實驗教學。
DB-CSY930傳感器系統實驗箱采用的傳感器大部分是工業結構，便于學生加強對書本知識的理解，并在實驗過程中，通過信號的拾取，轉換，分析，培養學生作為一個科技工作者具有的基本操作技能與動手能力。
一、實驗箱組成
DB-CSY930傳感器系統實驗箱由主板、信號源、傳感器、數據采集卡及處理軟件等各部分組成。
1、主板部分
提供高穩定的±15V、＋5V、±4V、＋1.2V~＋12V可調八種直流穩壓電源；面板上還裝有電壓、頻率顯示表。 音頻信號源（音頻振蕩器）1KHz~10KHz（可調）；低頻信號源1Hz~30Hz(可調)；智能調節儀表；RS232計算機串行接口。
2、信號源
加熱源＜200℃室溫到200度。
振動源 1 Hz~30Hz；
轉動源 0~2400r/min
氣壓源 0—30Kp
3、傳感器：詳見下表（共十九種傳感器）
4、數據采集卡及處理軟件：詳見（六、V9.0數據采集卡及處理軟件的特點）
5、實驗箱：專用實驗箱尺寸為515×420×185(mm)。輸入電源：AC220V 50Hz穩壓系數：±1%；電壓紋波：≤10mV；非線性誤差：≤4%；測量精度：≤1%
二、產品特點
1、結合了多種傳感器實驗儀器的各自優點，傳感器的結構已從原理型轉向工業檢測傳感器，傳感器已由定性轉向定量，有較高的精度，更便于計算機做實驗的特性分析。不但傳感器采用開放式設計，而且電路部分也采用開放式設計方便教學與研究。
2、儀器配溫度源等加熱裝置。整個儀器采用手提式箱式結構，便于管理，實驗完成后，便于保管存放。
3、各種公共源也可用于學生課程設計、畢業設計及進行一些開發性實驗；電源及信號源設制有保護點路，確保學生在誤操作后不會損壞設備并保證學生的安全。
4、電橋：
用于組成應變電橋，提供組橋插座，標準電阻和交，直流調平衡網絡。
差動放大器：
通頻帶0-10kHz，可接成同相，反相，差動輸入結構，增益為1-100倍的直流放大器。
電容變換器：
由高頻振蕩，放大和雙T電橋組成的處理電路。
電壓放大器：
增益約為5 倍，同相輸入，通頻帶0-10KHz
移相器：
允許最大輸入電壓10Vp-p，移相范圍≥±45°（5kHz時）
相敏檢波器：
可檢波電壓頻率0-10kHz，允許最大輸入電壓10Vp-p，極性翻轉整形電路與電子開關構成的檢波電路。
電荷放大器：
電容反饋型放大器，用于放大壓電傳感器的輸出信號。
低通濾波器：
由50Hz陷波器和RC濾波器組成，轉折頻率35Hz。
渦流變換器：
輸出電壓≤∣8∣V（探頭離開被測物）。變頻式調幅變換電路，傳感器線圈是振蕩電路中的電感元件。
光電變換座：
由紅外發射、接收管組成。
轉動轉速測量單元
由測速電機、碼盤、光電傳感器組成可調轉速0---2400轉/分。
溫度測量單元
加熱電熱器、PT100，楞冷卻風扇組成，加熱時可設定溫度。
電路保護單元：由直流電源保護系統，信號源信號發生器保護電路組成。
高精度溫度調節儀表（控制精度±0.5℃，轉速控制精度千分之一）；電壓顯示200mA~20V三檔切換；RS232、485接口計算機串行接口。
三、產品技術指標
DB-CSY930 傳感器系統實驗箱
DB-CSY930傳感器系統實驗箱是在本公司多年生產傳感技術教學實驗儀器的基礎上，根據院校實驗室的實際情況，為適應不同類別、不同層次的專業需要，最新主推的手提式傳感器實驗儀。
DB-CSY930傳感器系統實驗箱主要用于各大、中專院校開設的“傳感器原理”“自動檢測技術”“非電量電測技術”“工業自動化儀表與控制”“機械量電測”等課程的實驗教學。
DB-CSY930傳感器系統實驗箱采用的傳感器大部分是工業結構，便于學生加強對書本知識的理解，并在實驗過程中，通過信號的拾取，轉換，分析，培養學生作為一個科技工作者具有的基本操作技能與動手能力。
一、實驗箱組成
DB-CSY930傳感器系統實驗箱由主板、信號源、傳感器、數據采集卡及處理軟件等各部分組成。
1、主板部分
提供高穩定的±15V、＋5V、±4V、＋1.2V~＋12V可調八種直流穩壓電源；面板上還裝有電壓、頻率顯示表。 音頻信號源（音頻振蕩器）1KHz~10KHz（可調）；低頻信號源1Hz~30Hz(可調)；智能調節儀表；RS232計算機串行接口。
2、信號源
加熱源＜200℃室溫到200度。
振動源 1 Hz~30Hz；
轉動源 0~2400r/min
氣壓源 0—30Kp
3、傳感器：詳見下表（共十九種傳感器）
4、數據采集卡及處理軟件：詳見（六、V9.0數據采集卡及處理軟件的特點）
5、實驗箱：專用實驗箱尺寸為515×420×185(mm)。輸入電源：AC220V 50Hz穩壓系數：±1%；電壓紋波：≤10mV；非線性誤差：≤4%；測量精度：≤1%
二、產品特點
1、結合了多種傳感器實驗儀器的各自優點，傳感器的結構已從原理型轉向工業檢測傳感器，傳感器已由定性轉向定量，有較高的精度，更便于計算機做實驗的特性分析。不但傳感器采用開放式設計，而且電路部分也采用開放式設計方便教學與研究。
2、儀器配溫度源等加熱裝置。整個儀器采用手提式箱式結構，便于管理，實驗完成后，便于保管存放。
3、各種公共源也可用于學生課程設計、畢業設計及進行一些開發性實驗；電源及信號源設制有保護點路，確保學生在誤操作后不會損壞設備并保證學生的安全。
4、電橋：
用于組成應變電橋，提供組橋插座，標準電阻和交，直流調平衡網絡。
差動放大器：
通頻帶0-10kHz，可接成同相，反相，差動輸入結構，增益為1-100倍的直流放大器。
電容變換器：
由高頻振蕩，放大和雙T電橋組成的處理電路。
電壓放大器：
增益約為5 倍，同相輸入，通頻帶0-10KHz
移相器：
允許最大輸入電壓10Vp-p，移相范圍≥±45°（5kHz時）
相敏檢波器：
可檢波電壓頻率0-10kHz，允許最大輸入電壓10Vp-p，極性翻轉整形電路與電子開關構成的檢波電路。
電荷放大器：
電容反饋型放大器，用于放大壓電傳感器的輸出信號。
低通濾波器：
由50Hz陷波器和RC濾波器組成，轉折頻率35Hz。
渦流變換器：
輸出電壓≤∣8∣V（探頭離開被測物）。變頻式調幅變換電路，傳感器線圈是振蕩電路中的電感元件。
光電變換座：
由紅外發射、接收管組成。
轉動轉速測量單元
由測速電機、碼盤、光電傳感器組成可調轉速0---2400轉/分。
溫度測量單元
加熱電熱器、PT100，楞冷卻風扇組成，加熱時可設定溫度。
電路保護單元：由直流電源保護系統，信號源信號發生器保護電路組成。
高精度溫度調節儀表（控制精度±0.5℃，轉速控制精度千分之一）；電壓顯示200mA~20V三檔切換；RS232、485接口計算機串行接口。
三、產品技術指標
| 序 號 | 傳感器名稱 | 量 程 | 線 性 | 變換電路 |
| 1 | 電阻應變式傳感器 | 0－200g | ±1% | 應變電橋電路單元 |
| 2 | 擴散硅壓力傳感器 | 4-20kpa | ±1% | 差動放大電路 |
| 3 | 差動變壓器 | ±4mm | ±2% | |
| 4 | 電容式傳感器 | ±2.5mm | ±3% | 電容變換電路 |
| 5 | 霍爾式位移傳感器 | ±1mm | ±3% | 集成運放電路 |
| 6 | 霍爾式轉速傳感器 | 2400轉/分 | ±0.5% | 內置式霍爾電路 |
| 7 | 磁電式傳感器 | 2400轉/分 | ±0.1% | |
| 8 | 壓電式傳感器 | 10k | 電荷變換電路 | |
| 9 | 電渦流位移傳感器 | 1mm | ±2% | 渦流變換電路 |
| 10 | 光纖位移傳感器 | 1mm | ±5% | 光纖收發處理電路 |
| 11 | 光電轉速傳感器 | 2400轉／分 | ±0.5% | 放射式測速電路 |
| 12 | 集成溫度傳感器 | 常溫-150℃ | ±4 % | 溫度測量電路 |
| 13 | Pt100鉑電阻 | 常溫-200℃ | ±4% | 溫度測量電路 |
| 14 | K型熱電偶 | 常溫-200℃ | ±4% | 溫度測量電路 |
| 15 | E型熱電偶 | 常溫-200℃ | ±4% | 溫度測量電路 |
| 16 | 氣敏傳感器 | 50-2000PPm | 對酒清敏感內置式 | |
| 17 | 濕敏傳感器 | 10－95%RH | 濕敏內置式處理電路 | |
| 18 | PN結 | 0--100℃ | 電壓變換電路 | |
| 19 | NTC熱敏電阻 | 20℃時，電阻為10K | 電壓變換電路 | |
| 20 | 12位AD采集 | 虛擬儀器、波形、線性分析 | 數據曲線分析、提交實驗報告 |
四、實驗項目
1．金屬箔式應變片單臂電橋性能實驗
2．金屬箔式應變片半橋性能實驗
3．金屬箔式應變片全橋性能實驗
4．金屬箔式應變片單臂、半橋、全橋性能比較實驗
5．金屬箔式應變片溫度影響實驗
6．直流全橋的應用——電子秤實驗
7．交流全橋的應用——振動測量實驗
8．?dāng)U散硅壓阻壓力傳感器的壓力測量實驗
9．差動變壓器的性能實驗
10．激勵頻率對差動變壓器特性的影響實驗
11．差動變壓器零點殘余電壓補償實驗
12．差動變壓器的應用――振動測量實驗
13．電容式傳感器的位移特性實驗
14．電容傳感器動態特性實驗
15．直流激勵時霍爾式傳感器的位移特性實驗
16．交流激勵時霍爾式傳感器的位移特性實驗
17．霍爾測速實驗
18．磁電式轉速傳感器的測速實驗
19．磁電式原理分析
20．壓電式傳感器測振動實驗
21．電渦流傳感器的位移特性實驗
22．被測體材質對電渦流傳感器的特性影響實驗
23．被測體面積大小對電渦流式傳感器的
特性影響實驗
24．電渦流傳感器測量振動實驗
25．電渦流傳感器測轉速實驗*
26．光纖傳感器的位移特性實驗
27．光纖傳感器測量振動實驗
28．光電轉速傳感器的轉速測量實驗
29．利用光電傳感器測轉速的其它方案*
30． 集成溫度傳感器的溫度特性實驗
31． 鉑電阻溫度特性實驗
32．K型熱電偶測溫實驗
33． E型熱電偶測溫實驗
34．對酒精敏感的氣敏傳感器的原理實驗
35. 濕度傳感器的實驗
36. PN結溫度傳感器測溫實驗
37．NTC熱敏電阻性能實驗
38．?dāng)?shù)據采集系統實驗（靜態舉例）
39. 數據采集系統實驗（動態舉例）
備注：帶*號實驗為思考實驗，由學生自己動手手組建。
