| 序號 | 名稱 | 主要元件或型號、規格 | 數量 | 備注 |
| 1 | 實訓桌 | 2100×1000×840 mm | 1張 | 桌臺采用的是30*60的鋁型材 |
| 2 | 觸摸屏模塊 | 7英寸 ，昆侖通態 | 1塊 | |
| 3 | PLC模塊 |
選用西門子 CPU1214C，14DI/10DO 5臺 工業交換機1臺 網線線、5根， 能完成（1）網絡的硬件連接、調試；（2）網絡參數設置、調試；（3）基于485現場總線多臺PLC的復雜網絡數據讀寫程序編寫與調試。 |
1套 | |
| 4 | 變頻器模塊 | 西門子G120C 功率≥0.37KW | 1塊 | |
| 5 | 電源模塊 | 三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個； | 1塊 | |
| 6 | 按鈕模塊 | 24 V/6 A、12 V/2 A各一組；急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只； | 1套 | |

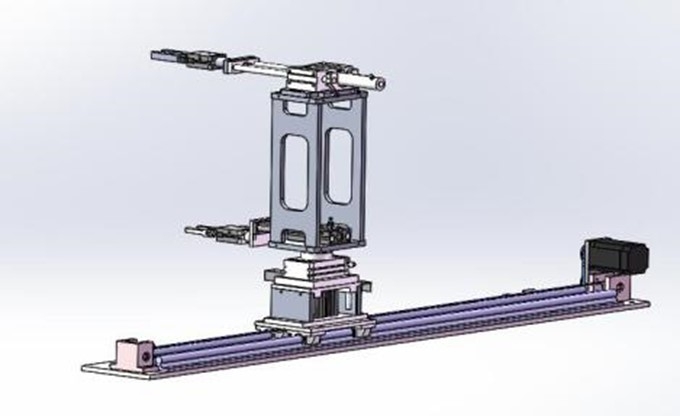

| 7 | 輸送部件 | 主要包括雙機械手，直線輸單元，比例傳送機構，多功能安裝支架，同步輪，同步帶, 帶保護接線端子單元等組成 | 1套 | |
| 8 | 皮帶輸送機部件 | 三相減速電機（380 V，輸出轉速40r/min）1臺，平皮帶1355×49×2 mm 1條； | 1套 | |
| 9 | 加工機構 | 主要由物料臺、物料夾緊裝置、龍門式二維運動裝置、主軸電機、刀具以及相應的傳感器、磁性開關、電磁閥、步進電機及驅動器、主軸電機、滾珠絲桿副、支架、機械零部件構成。 | 1套 | |
| 10 | 物件包裝機構 | 主要由井式供料單元、三工位旋轉工作臺、平面軸承、沖壓裝配單元、光電傳感器磁性開關（歐姆龍）、電磁閥、交流伺服電機及驅動器、支架、機械零部件構成。 | 1套 | |
| 11 | 物件分揀部件 | 單出桿氣缸3只，金屬傳感器1只，光傳感器2只，磁性開關6只，物件導槽3個，單控電磁換向閥3只，氣缸和電磁閥均采用日本SMC | 1套 | |
| 12 | 機器人碼垛部件 | 主要包括碼垛機構，機器人單元，氣動組件等 | ||
| 13 | 接線端子模塊 | 接線端子和安全插座 | 1塊 | |
| 14 | 物料 | 金屬5個，尼龍黑白各5個 | 15個 | |
| 15 | 安全插線 | 1套 | ||
| 16 | 氣管 | Φ4Φ6，氣管為藍色，每臺配有足量氣管 | 1套 | |
| 17 | PLC編程線纜 | 1條 | ||
| 18 | 觸摸屏與計算機通信線 | 1條 | ||
| 19 | 觸摸屏與PLC通信線 | 1條 | ||
| 20 | 配套工具 | 1套 | ||
| 21 | 產品配套光盤 | 1套 | ||
| 22 | 線架 | 1個 | ||
| 23 | 電腦推車 | 電腦桌外形尺寸：長×寬×高＝600mm×530mm×1000mm； | 1臺 | |
| 24 | 靜音空氣壓縮機 | 0Mpa-1.0Mpa，氣泵噪音≦65分貝，符合國家標準 | 1臺 |
友情提示：
1、貨品驗收：閣下收貨時請檢查通用機電設備安裝與調試實訓裝置的貨品外觀，核實通用機電設備安裝與調試實訓裝置的數量及配件，拒收處于受損狀態的通用機電設備安裝與調試實訓裝置；
2、質保：頂邦將為閣下提供通用機電設備安裝與調試實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對通用機電設備安裝與調試實訓裝置的免費維修，超出條件承諾時提供對通用機電設備安裝與調試實訓裝置的有償維修；
3、退換貨：閣下單方面原因?qū)е碌耐ㄓ脵C(jī)電設備安裝與調試實訓裝置選型錯誤或通用機電設備安裝與調試實訓裝置購買數量錯誤，造成通用機電設備安裝與調試實訓裝置的退換貨要求，將不被接受；
4、貨期：通用機電設備安裝與調試實訓裝置的發貨期為參考值，如您需要了解通用機電設備安裝與調試實訓裝置的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對通用機電設備安裝與調試實訓裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關通用機電設備安裝與調試實訓裝置的咨詢。
