| 機床型號 | DB-CKS400 | |
| 床身上最大工件回轉直徑 | 400mm | |
| 最大工件長度（頂尖距） | 550mm | |
|
最大工件 加工直徑 |
軸類 | 180mm |
| 盤類 | 360mm | |
| 最大工件加工長度 | 500mm | |
| 主軸頭形式及錐孔 | ISO A2–5 MT6 | |
| 主軸通孔直徑 | Φ56mm | |
| 主軸轉速 | 50～3500rpm 無級 | |
| 主軸功率 | 5.5KW | |
| 快速移動速度 X/Z軸 | X軸24m/min，Z軸24m/min | |
| 拖板最大行程 X/Z軸 | X軸265mm，Z軸540mm | |
| 刀架形式及裝刀數 | 臥式：6工位電動刀架 | |
| 刀桿截面尺寸 | 外圓刀桿：25×25 mm;鏜刀桿直徑Φ32mm/Φ40mm | |
| 定位精度 X/Z軸 | ≤0.01/0.01mm | |
| 重復定位精度 X/Z軸 | ≤0.007mm，（Z）0.008mm | |
| 工件加工精度 | IT6～ IT7 | |
| 工件表面粗糙度 | Ra1.6 | |
| 頂尖套簡內孔錐度 | 莫氏4號 | |
| 頂尖套筒最大移動量 | 60mm | |
| 外形尺寸 | 1800mm ×1000mm×1400 mm | |
| 機床凈重量 | 1800KG | |

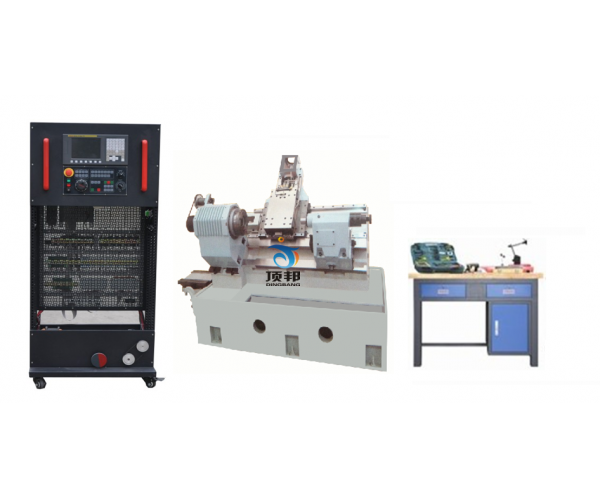

| 序號 | 名 稱 | 主要部件、器件及規格 | 數量 | 備注 |
| 1 | 機床實訓柜 | 800mm×600mm×1800mm | 1套 | |
| 2 | 斜床身車床 | 高速CK400型 | 1臺 | |
| 3 | 操作臺 | 1200mm×600mm×780mm | 1套 | |
| 4 | 數控系統 | 發那科FANUC 0i TF | 1臺 | |
| 5 | 變頻器 | 英威騰5.5kw | 1臺 | |
| 6 | 伺服驅動 | 發那科SVM20i | 2套 | |
| 7 | 伺服電機 | 發那科βis8/3000 | 2臺 | |
| 8 | 電動刀架 | 六工位臥式 | 1臺 | |
| 9 | 電子手輪 | 手搖脈沖發生器 | 1只 | |
| 10 | 光電編碼器 | HTF6015-C-1024BM/5L | 1只 | |
| 11 | 主軸電機 | 5.5KW | 1臺 | |
| 12 | 電器元件 | 漏電保護器、斷路器、交流接觸器、繼電器、傳感器、連接線等 | 1套 | |
| 13 | 電腦 | 主流品牌配置 | 1臺 | 用戶自配 |
| 14 | 型材電腦桌 | 外形尺寸：600mm×560mm×1100mm | 1張 |
| 序號 | 類別 | 名稱 | 型號、規格 | 數量 | 備注 | |
| 1 | 工具 | 剝線鉗 | 鴨嘴式 | 1把 | ||
| 2 | 斜口鉗 | 5寸，橡塑柄 | 1把 | |||
| 3 | 尖嘴鉗 | 5寸，橡塑柄 | 1把 | |||
| 4 | 剪刀 | 民用型 | 1把 | |||
| 5 | 鑷子 | 尖嘴式 | 1把 | |||
| 6 | 套筒扳手 | 專用 | 1套 | |||
| 7 | 鉤形扳手 | 月牙扳手 | 2把 | |||
| 8 | 刀架扳手 | 1個 | ||||
| 9 | 卡盤扳手 | 1個 | ||||
| 10 | 活動扳手 | 6″ | 1把 | |||
| 11 | 開口扳手 | 8×10 | 2把 | |||
| 12 | 開口扳手 | 12×14 | 2把 | |||
| 13 | 內六角扳手 | 1套 | ||||
| 14 | 十字螺絲刀 | 3×50、6×250 | 各1把 | |||
| 15 | 一字螺絲刀 | 2.5×75、6×80 | 各1把 | |||
| 16 | 試電筆 | 氖管式 | 1把 | |||
| 17 | 萬用表 | 數字表，三位半顯示，有電阻、電容、電壓、電流測量功能。 | 1只 | |||
| 18 | 電烙鐵 | 40W | 1把 | 內熱式 | ||
| 19 | 烙鐵架 | 1個 | ||||
| 20 | 吸錫器 | 鋁塑吸錫器 | 1把 | |||
| 21 | 焊錫 | 1卷 | ||||
| 22 | 橡皮錘 | 750g | 1把 | |||
| 23 | 鐵榔頭 | 木柄圓頭錘 | 1把 | |||
| 24 | 三爪拉馬 | 4寸 | 1套 | |||
| 25 | 小圓銼 | 1把 | ||||
| 26 | 平銼 | 200mm | 1把 | |||
| 27 | 百分表觸頭 | 1個 | 定制 | |||
| 28 | 拆卸軸承工具 | 1套 | 定制 | |||
| 29 | 紫銅棒 | 一頭φ18一頭φ14×200mm | 1根 | 定制 | ||
| 30 | 拔銷器 | 1套 | 定制 | |||
| 31 | 量具 | 普通游標卡尺 |
量程：300mm 精度：0.02mm |
1把 | ||
| 32 | 深度游標卡尺 |
量程：200mm 精度：0.02mm |
1把 | |||
| 33 | 千分尺 | 測量范圍：0～25mm | 1把 | |||
| 34 | 杠桿式百分表 |
量程：0.8mm 分度值：0.01mm |
1個 | |||
| 35 | 小磁性表座 | 1個 | ||||
| 36 | 百分表 | 分度值：0.01mm | 1個 | |||
| 37 | 大磁性表座 | 1個 | ||||
| 38 | 直角尺 | 200mm×130mm×12.5mm | 1把 | |||
| 39 | 主軸芯棒 | 莫氏6號，長度350mm | 1個 | |||
| 40 | 機床附件 | 頂尖 | 莫氏4 | 2個 | ||
| 41 | 電氣控制電路圖 | 含故障點 | 1份 | |||
| 42 | 變頻器說明書 | 1本 | ||||
| 43 | 用戶手冊 | FANUC 0I –D | 3本 | |||
| 44 | 維修手冊 | FANUC 0I –D | 1本 | |||
| 45 | 參數說明 | FANUC 0I –D | 1本 | |||
| 46 | 實驗指導書 | 1本 | ||||
| 47 | 智能考核系統模塊 | 含軟件與硬件 | 1套 | |||
友情提示：
1、貨品驗收：閣下收貨時請檢查數控車床裝調實訓設備的貨品外觀，核實數控車床裝調實訓設備的數量及配件，拒收處于受損狀態的數控車床裝調實訓設備；
2、質保：頂邦將為閣下提供數控車床裝調實訓設備產品說明書內的質保條件和質保期，在質保范圍內提供對數控車床裝調實訓設備的免費維修，超出條件承諾時提供對數控車床裝調實訓設備的有償維修；
3、退換貨：閣下單方面原因?qū)е碌臄?shù)控車床裝調實訓設備選型錯誤或數控車床裝調實訓設備購買數量錯誤，造成數控車床裝調實訓設備的退換貨要求，將不被接受；
4、貨期：數控車床裝調實訓設備的發貨期為參考值，如您需要了解數控車床裝調實訓設備的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對數控車床裝調實訓設備有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關數控車床裝調實訓設備的咨詢。
