| 編號 | 名稱 | 參考尺寸（m | 工藝說明 | 類型 |
| A1 | 世界汽車標志大全 | 1X3 | 尺寸可調 | |
| A2 | 歐美汽車車標大全 | 1X2 | 尺寸可調 | |
| A3 | 亞洲汽車車標大全 | 1X2 | 尺寸可調 | |
| A4 | 世界汽車發展史 | 1X4 | 尺寸可調 | |
| A5 | 大眾汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A6 | 奧迪汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A7 | 寶馬汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A8 | 奔馳汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A9 | 保時捷汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A10 | 法拉利汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A11 | 勞斯萊斯汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A12 | 沃爾沃汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A13 | 藍博堅尼汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A14 | 雪鐵龍汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A15 | 斯柯達汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A16 | 克萊斯勒汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A17 | 通用汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A18 | 凱迪拉克汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A19 | 雪佛蘭汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A20 | 福特汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A21 | 歐寶汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A22 | 標致汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A23 | 豐田汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A24 | 本田汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A25 | 日產汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A26 | 三菱汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A27 | 馬自達汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A28 | 斯巴魯汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A29 | 雷克薩斯汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A30 | 現代汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A31 | 大宇汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A32 | 起亞汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A33 | 奇瑞汽車發展史 | 1.2x0.8 | 尺寸可調 | |
| A34 | 榮威汽車發展史 | 1.2x0.8 | 尺寸可調 |
| 編號 | 名稱 | 參考尺寸（m | 工藝說明 | 類型 |
| B1 | 桑塔納2000GSi轎車結構圖 | 1.5X2 | 可按比例調整 | |
| B2 | 汽車車身結構 | 1.2x0.8 | 可按比例調整 | |
| B3 | 汽車結構總體 | 1.2x0.8 | 可按比例調整 | |
| B4 | 桑塔納2000GSI轎車結構與技術參數 | 1X2 | 可按比例調整 | |
| B5 | 汽車結構圖 | 1.2x0.8 | 可按比例調整 | |
| B6 | 汽車結構總體 | 1.2x0.8 | 可按比例調整 | |
| B7 | 大眾寶來1.8手動擋轎車透視圖 | 1.2x0.8 | 可按比例調整 | |
| B8 | 捷達轎車整車構造圖 |
| 編號 | 名稱 | 參考尺寸（m | 工藝說明 | 類型 |
| 1 | 汽車發動機結構 | 1.2x0.8 | 可按比例調整 | |
| 2 | 發動機機體組 | 1.2x0.8 | 可按比例調整 | |
| 3 | 發動機配氣和連桿曲柄機構 | 1.2x0.8 | 可按比例調整 | |
| 4 | 發動機燃油供給系 | 1.2x0.8 | 可按比例調整 | |
| 5 | 發動機潤滑系統 | 1.2x0.8 | 可按比例調整 | |
| 6 | 點火系統 | 1.2x0.8 | 可按比例調整 | |
| 7 | 四沖程汽油發動機工作原理 | 1.2x0.8 | 可按比例調整 | |
| 8 | 單缸汽柴油機構造圖 | 1.2x0.8 | 可按比例調整 | |
| 9 | 二沖程汽油發動機工作原理 | 1.2x0.8 | 可按比例調整 | |
| 10 | 發動機缸體基本概念圖解 | 1.2x0.8 | 可按比例調整 | |
| 11 | 發動機冷卻系統 | 1.2x0.8 | 可按比例調整 | |
| 12 | 四沖程汽油發動機配氣相位圖 | 1.2x0.8 | 可按比例調整 | |
| 13 | 發動機前置（橫向前輪驅動 | 1.2x0.8 | 可按比例調整 | |
| 14 | 發動機前置（縱向前輪驅動 | 1.2x0.8 | 可按比例調整 | |
| 15 | 發動機渦輪增壓系統副本 | 1.2x0.8 | 可按比例調整 | |
| 16 | 帕薩特V形6缸發動機結構圖副本 | 1.2x0.8 | 可按比例調整 | |
| 17 | 帕薩特V形6缸發動機可變氣門正時控制機構 | 1.2x0.8 | 可按比例調整 | |
| 18 | 帕薩特V形6缸發動機可變氣門正時控制機構工作原理 | 1.2x0.8 | 可按比例調整 | |
| 19 | 捷達CIF二閥發動機拆裝圖 | 1.5x2.5 | 可按比例調整 | |
| 20 | 伊蘭特發動機元件位置圖 | 1.5x2.5 | 可按比例調整 | |
| 21 | 伊蘭特發動機分解圖 | 1.5x2.5 | 可按比例調整 | |
| 22 | 本田F22B發動機拆裝圖 | 1.5x2.5 | 可按比例調整 | |
| 23 | 金杯發動機拆裝圖 | 2X4 | 可按比例調整 | |
| 24 | 五菱發動機拆裝圖 | 2X4 | 可按比例調整 | |
| 25 | 豐田5A發動機拆裝過程 | 1.5X4.0 | 可按比例調整 | |
| 26 | 本田雅閣F22B發動機拆裝步驟 | 2X4 | 可按比例調整 | |
| 27 | 1 四沖程柴油發動機工作原理 | 1.2x0.8 | 可按比例調整 | 柴油機系列掛圖 |
| 28 | 2 轎車柴油發動機外觀圖 | 1.2x0.8 | 可按比例調整 | |
| 29 | 3 軸向壓縮式分配泵剖視圖 | 1.2x0.8 | 可按比例調整 | |
| 30 | 4 柴油機一體泵外結構圖 | 1.2x0.8 | 可按比例調整 | |
| 31 | 5 電控柴油機泵噴嘴工作原理 | 1.2x0.8 | 可按比例調整 | |
| 32 | 6 電控柴油噴射系統示意圖 | 1.2x0.8 | 可按比例調整 | |
| 33 | 7軸向壓縮式分配泵工作示意圖 | 1.2x0.8 | 可按比例調整 | |
| 34 | 8 柴油機的潤滑油泵的軸測分解圖 | 1.2x0.8 | 可按比例調整 |
| 編號 | 名稱 | 參考尺寸（m | 工藝說明 | 類型 |
| 1 | 汽車轉向系統 | 1.2x0.8 | 可按比例調整 | |
| 2 | 汽車傳動軸萬向節和差速器結構圖 | 1.2x0.8 | 可按比例調整 | |
| 3 | 干式摩擦離合器 | 1.2x0.8 | 可按比例調整 | |
| 4 | 汽車離合器構造圖 | 1.2x0.8 | 可按比例調整 | |
| 5 | 汽車制動系統 | 1.2x0.8 | 可按比例調整 | |
| 6 | 汽車行駛系懸架(麥弗遜式) | 1.2x0.8 | 可按比例調整 | |
| 7 | 汽車行駛系車輪 | 1.2x0.8 | 可按比例調整 | |
| 8 | 摩擦式離合器工作原理 | 1.2x0.8 | 可按比例調整 | |
| 9 | 捷達轎車懸架分解圖 | 1.2x0.8 | 可按比例調整 | |
| 10 | 大眾捷達轎車制動器的分解圖 | 1.2x0.8 | 可按比例調整 | |
| 11 | 捷達轎車差速器與前半軸分解圖 | 1.2x0.8 | 可按比例調整 | |
| 12 | 金杯客車真空助力器與制動主缸分解圖 | 1.2x0.8 | 可按比例調整 | |
| 13 | 13 汽車四輪驅動系統構造圖 | 1.2x0.8 | 可按比例調整 | |
| 14 | 膜片彈簧離合器的組成 | 1.2x0.8 | 可按比例調整 | |
| 15 | 摩擦片式離合器的工作原理 | 1.2x0.8 | 可按比例調整 | |
| 16 | 帶扭轉減振器的從動盤 | 1.2x0.8 | 可按比例調整 | |
| 17 | 離合器扭轉減振器工作原理 | 1.2x0.8 | 可按比例調整 | |
| 18 | 離合器機械式操縱機構 | 1.2x0.8 | 可按比例調整 | |
| 19 | 離合器液壓式操縱機構 | 1.2x0.8 | 可按比例調整 | |
| 20 | 摩擦式電磁離合器 | 1.2x0.8 | 可按比例調整 | |
| 21 | 磁粉式電磁離合器 | 1.2x0.8 | 可按比例調整 | |
| 22 | 雙離合器結構原理 | 1.2x0.8 | 可按比例調整 | |
| 23 | 萬向傳動裝置 | 1.2x0.8 | 可按比例調整 | |
| 24 | 萬向傳動裝置在汽車上的應用 | 1.2x0.8 | 可按比例調整 | |
| 25 | 球籠式萬向節在轉向驅動橋中的布置 | 1.2x0.8 | 可按比例調整 | |
| 26 | 驅動橋的類型 | 1.2x0.8 | 可按比例調整 | |
| 27 | 單級主減速器及差速器裝配圖 | 1.2x0.8 | 可按比例調整 | |
| 28 | 單級主減速器及差速器分解圖 | 1.2x0.8 | 可按比例調整 | |
| 29 | 雙級主減速器及差速器裝配圖 | 1.2x0.8 | 可按比例調整 | |
| 30 | 貫通式驅動橋示意圖 | 1.2x0.8 | 可按比例調整 | |
| 31 | 單級貫通式主減速器 | 1.2x0.8 | 可按比例調整 | |
| 32 | 差速器的作用與類型 | 1.2x0.8 | 可按比例調整 | |
| 33 | 普通差速器分解圖 | 1.2x0.8 | 可按比例調整 | |
| 34 | 差速器的工作原理 | 1.2x0.8 | 可按比例調整 | |
| 35 | 摩擦片式自鎖差速器 | 1.2x0.8 | 可按比例調整 | |
| 36 | 四輪常驅變速器和托森差速器 | 1.2x0.8 | 可按比例調整 | |
| 37 | 帶變速驅動橋的典型動力傳動系統 | 1.2x0.8 | 可按比例調整 | |
| 38 | 變速驅動橋的布置形式 | 1.2x0.8 | 可按比例調整 | |
| 39 | 轎車變速驅動橋總成 | 1.2x0.8 | 可按比例調整 | |
| 40 | 邊梁式車架 | 1.2x0.8 | 可按比例調整 | |
| 41 | 轉向橋的結構與裝配圖 | 1.2x0.8 | 可按比例調整 | |
| 42 | 車輪和輪胎 | 1.2x0.8 | 可按比例調整 | |
| 43 | 輪轂軸承 | 1.2x0.8 | 可按比例調整 | |
| 44 | 有內胎輪胎的組成 | 1.2x0.8 | 可按比例調整 | |
| 45 | 載貨汽車前懸架 | 1.2x0.8 | 可按比例調整 | |
| 46 | 雙向作用筒式減振器結構圖 | 1.2x0.8 | 可按比例調整 | |
| 47 | 雙向作用筒式減振器工作原理 | 1.2x0.8 | 可按比例調整 | |
| 48 | 麥弗遜式獨立懸架示意圖 | 1.2x0.8 | 可按比例調整 | |
| 49 | 乘用車前懸架 | 1.2x0.8 | 可按比例調整 | |
| 50 | 電控空氣懸架車身高度控制系統 | 1.2x0.8 | 可按比例調整 | |
| 51 | 機械式轉向系統示意圖 | 1.2x0.8 | 可按比例調整 | |
| 52 | 汽車轉向示意圖 | 1.2x0.8 | 可按比例調整 | |
| 53 | 齒輪齒條式轉向系 | 1.2x0.8 | 可按比例調整 | |
| 54 | 防撞轉向柱結構圖 | 1.2x0.8 | 可按比例調整 | |
| 55 | 轉向橫拉桿結構圖 | 1.2x0.8 | 可按比例調整 | |
| 56 | 液壓動力轉向組成與工作原理 | 1.2x0.8 | 可按比例調整 | |
| 57 | 電控電動動力轉向 | 1.2x0.8 | 可按比例調整 | |
| 58 | 制動系統工作原理 | 1.2x0.8 | 可按比例調整 | |
| 59 | 簡單非平衡式車輪制動器 | 1.2x0.8 | 可按比例調整 | |
| 60 | 簡單非平衡式車輪制動器受力分析 | 1.2x0.8 | 可按比例調整 | |
| 61 | 雙向助勢平衡式車輪制動器 | 1.2x0.8 | 可按比例調整 | |
| 62 | 自動增力式車輪制動器 | 1.2x0.8 | 可按比例調整 | |
| 63 | 平衡式和自動增力式車輪制動器受力分析 | 1.2x0.8 | 可按比例調整 | |
| 64 | 凸輪張開式車輪制動器 | 1.2x0.8 | 可按比例調整 | |
| 65 | 制動調速臂結構圖 | 1.2x0.8 | 可按比例調整 | |
| 66 | 盤式車輪制動器工作原理圖 | 1.2x0.8 | 可按比例調整 | |
| 67 | 浮動鉗式車輪制動器組成 | 1.2x0.8 | 可按比例調整 | |
| 68 | 浮動鉗式車輪制動器工作原理 | 1.2x0.8 | 可按比例調整 | |
| 69 | 蹄、鼓式制動器間隙自調裝置 | 1.2x0.8 | 可按比例調整 | |
| 70 | 液壓制動系統的基本組成 | 1.2x0.8 | 可按比例調整 | |
| 71 | 液壓制動雙管路布置形式 | 1.2x0.8 | 可按比例調整 | |
| 72 | 真空助力泵結構圖 | 1.2x0.8 | 可按比例調整 | |
| 73 | 制動主缸工作原理 | 1.2x0.8 | 可按比例調整 | |
| 74 | 氣壓制動傳動裝置示意圖 | 1.2x0.8 | 可按比例調整 | |
| 75 | 氣壓制動控制閥裝配圖 | 1.2x0.8 | 可按比例調整 | |
| 76 | 氣壓制動控制閥分解圖 | 1.2x0.8 | 可按比例調整 | |
| 77 | 制動控制閥工作原理 | 1.2x0.8 | 可按比例調整 | |
| 78 | 氣壓制動氣室 | 1.2x0.8 | 可按比例調整 | |
| 79 | 雙管路掛車制動控制閥 | 1.2x0.8 | 可按比例調整 | |
| 80 | ABS組成圖 | 1.2x0.8 | 可按比例調整 | |
| 81 | 博世ABS油路 | 1.2x0.8 | 可按比例調整 | |
| 82 | ABS系統工作原理（增壓過程 | 1.2x0.8 | 可按比例調整 | |
| 83 | ABS系統工作原理（減壓過程 | 1.2x0.8 | 可按比例調整 | |
| 84 | ABS系統工作原理（保壓過程 | 1.2x0.8 | 可按比例調整 | |
| 85 | ABS系統工作原理（解除制動 | 1.2x0.8 | 可按比例調整 | |
| 86 | 坦威斯型ABS油路 | 1.2x0.8 | 可按比例調整 | |
| 87 | 氣壓ABS工作原理（增壓 | 1.2x0.8 | 可按比例調整 | |
| 88 | 氣壓ABS工作原理（減壓 | 1.2x0.8 | 可按比例調整 | |
| 89 | 氣壓ABS工作原理（保壓 | 1.2x0.8 | 可按比例調整 | |
| 90 | 驅動防滑控制工作原理 | 1.2x0.8 | 可按比例調整 | |
| 91 | ABS/TRC工作原理 | 1.2x0.8 | 可按比例調整 | |
| 92 | 氣壓驅動防滑轉控制系統組成 | 1.2x0.8 | 可按比例調整 | |
| 93 | 氣壓ASR壓力調節器工作原理 | 1.2x0.8 | 可按比例調整 | |
| 94 | 捷達差速器前半軸和懸架制動分解圖 | 1x2.5 | 可自定義尺寸 | |
| 95 | 金杯客車前后懸架和差速器分解圖 | 1x2.5 | 可自定義尺寸 |
| 編號 | 名稱 | 參考尺寸（m | 工藝說明 | 類型 |
| 1 | 自動離合器(鎖止離合器和液力變矩器) | 1.2x0.8 | 可按比例調整 | |
| 2 | 辛普森式自動變速器 | 1.2x0.8 | 可按比例調整 | |
| 3 | 平行軸式自動變速器 | 1.2x0.8 | 可按比例調整 | |
| 4 | 行星齒輪式自動變速器 | 1.2x0.8 | 可按比例調整 | |
| 5 | 拉維奈爾赫式自動變速器 | 1.2x0.8 | 可按比例調整 | |
| 6 | 五前一倒式手動擋變速器 | 1.2x0.8 | 可按比例調整 | |
| 7 | 自動變速器常見油泵結構 | 1.2x0.8 | 可按比例調整 | |
| 8 | 東風EQ1090 EQ140變速箱 | 1.2x0.8 | 可按比例調整 | |
| 9 | 奧迪01V無級變速器剖視圖 | 1.2x0.8 | 可按比例調整 | |
| 10 | 波羅02T手動變速器 | 1.2x0.8 | 可按比例調整 | |
| 11 | 波羅02T手動變速器操縱機構 | 1.2x0.8 | 可按比例調整 | |
| 12 | 邁騰直接換擋變速器（DSG剖視圖 | 1.2x0.8 | 可按比例調整 | |

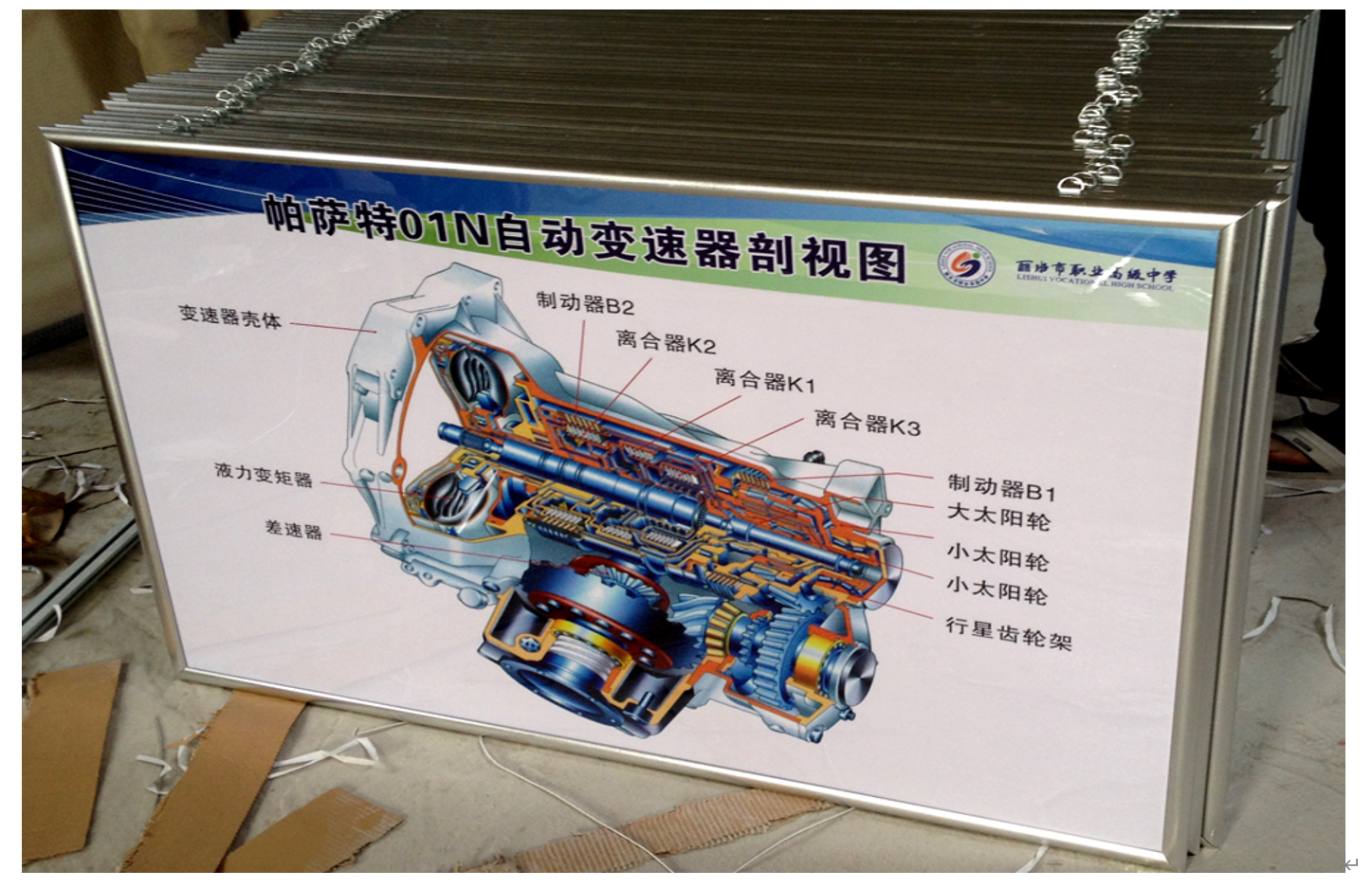

| 13 | 帕薩特01N自動變速器剖視圖 | 1.2x0.8 | 可按比例調整 | |
| 14 | 三軸式變速器 | 1.2x0.8 | 可按比例調整 | |
| 15 | 二軸式變速器傳動構造 | 1.2x0.8 | 可按比例調整 | |
| 16 | 變速器防止自動脫擋機構 | 1.2x0.8 | 可按比例調整 | |
| 17 | 鎖環式慣性同步器 | 1.2x0.8 | 可按比例調整 | |
| 18 | 鎖環式慣性同步器工作原理 | 1.2x0.8 | 可按比例調整 | |
| 19 | 鎖銷式慣性同步器 | 1.2x0.8 | 可按比例調整 | |
| 20 | 六擋變速器操縱機構 | 1.2x0.8 | 可按比例調整 | |
| 21 | 球銷式變速器自鎖和互鎖裝置 | 1.2x0.8 | 可按比例調整 | |
| 22 | 轉動鉗口式變速器互鎖裝置與變速器倒擋鎖 | 1.2x0.8 | 可按比例調整 | |
| 23 | 分動器結構圖 | 1.2x0.8 | 可按比例調整 | |
| 24 | 分動器的工作原理 | 1.2x0.8 | 可按比例調整 | |
| 25 | 分動器的操縱機構 | 1.2x0.8 | 可按比例調整 | |
| 26 | 自動變速器前驅與后驅位置圖 | 1.2x0.8 | 可按比例調整 | |
| 27 | 自動變速器的組成 | 1.2x0.8 | 可按比例調整 | |
| 28 | 液力變矩器的組成 | 1.2x0.8 | 可按比例調整 | |
| 29 | 自動變速器單向離合器 | 1.2x0.8 | 可按比例調整 | |
| 30 | 鎖止離合器工作原理 | 1.2x0.8 | 可按比例調整 | |
| 31 | 自動變速器離合器 | 1.2x0.8 | 可按比例調整 | |
| 32 | 自動變速器帶式制動器 | 1.2x0.8 | 可按比例調整 | |
| 33 | 辛普森式行星齒輪變速機構傳動示意圖 | 1.2x0.8 | 可按比例調整 | |
| 34 | 拉維挪式行星齒輪變速機構組成 | 1.2x0.8 | 可按比例調整 | |
| 35 | 定軸斜齒輪自動變速器齒輪變速機構組成 | 1.2x0.8 | 可按比例調整 | |
| 36 | 電控自動變速器換擋原理 | 1.2x0.8 | 可按比例調整 | |
| 37 | 無級變速器的組成 | 1.2x0.8 | 可按比例調整 | |
| 38 | 無級變速器工作原理 | 1.2x0.8 | 可按比例調整 | |
| 39 | 無級變速器控制油路圖 | 1.2x0.8 | 可按比例調整 | |
| 40 | 捷達手動變速器分解圖 | 2X4.5 | 可按比例調整 | |
| 41 | 本田雅閣自動變速器分解圖 | 1.2x2.2 | 可按比例調整 | |
| 42 | 凌志SL430自動變速器分解圖 | 1.5x2.5 | 可按比例調整 |
| 編號 | 名稱 | 參考尺寸（m | 工藝說明 | 類型 |
| 1 | 汽車電器分布與組成 | 1.2x0.8 | 可按比例調整 | |
| 2 | 汽車空調系統 | 1.2x0.8 | 可按比例調整 | |
| 3 | 汽車蓄電池結構圖 | 1.2x0.8 | 可按比例調整 | |
| 4 | 空調壓縮機 | 1.2x0.8 | 可按比例調整 | |
| 5 | 空調系統組成與工作原理 | 1.2x0.8 | 可按比例調整 | |
| 6 | 捷達手動空調系統 | 1.2x0.8 | 可按比例調整 | |
| 7 | 汽車交流發電機 | 1.2x0.8 | 可按比例調整 | |
| 8 | 發動機起動系統結構與工作原理 | 1.2x0.8 | 可按比例調整 | |
| 9 | 發電機的分解圖 | 1.2x0.8 | 可按比例調整 | |
| 10 | 點火系統工作示意圖 | 1.2x0.8 | 可按比例調整 | |
| 11 | 傳統機械觸點式點火線路原理圖 | 1.2x0.8 | 可按比例調整 | |
| 12 | 捷達安全氣囊結構圖 | 1.2x0.8 | 可按比例調整 | |
| 13 | 寶來安全氣囊結構圖 | 1.2x0.8 | 可按比例調整 | |
| 14 | 汽車刮水器結構圖 | 1.2x0.8 | 可按比例調整 | |
| 15 | 汽車空調系統部件圖 | 1.2x0.8 | 可按比例調整 | |
| 16 | 汽車空調控制系統 | 1.2x0.8 | 可按比例調整 | |
| 17 | 汽車空調系統布置圖 | 1.2x0.8 | 可按比例調整 | |
| 18 | 汽車熔斷絲和接線盒 | 1.2x0.8 | 可按比例調整 | |
| 19 | 汽車車燈結構圖 | 1.2x0.8 | 可按比例調整 | |
| 20 | 汽車組合儀表分解圖 | 1.2x0.8 | 可按比例調整 | |
| 21 | 汽車儀表板布置圖 | 1.2x0.8 | 可按比例調整 | |
| 22 | 汽車電器位置連線圖（桑塔納 | 1.5x2.5 | 可按比例調整 | |
| 23 | 汽車車身電器接口說明 | 1x2.5 | 可按比例調整 |
| 編號 | 名稱 | 參考尺寸 | 工藝說明 | 類型 |
| 1 | 電噴發動機系統組成 | 1.2x0.8 | 可按比例調整 | |
| 2 | 桑塔納2000數據總線（CAN | 1.2x0.8 | 可按比例調整 | |
| 3 | 汽車電控技術應用概況 | 1.2x0.8 | 可按比例調整 | |
| 4 | 發動機電控系統 | 1.2x0.8 | 可按比例調整 | |
| 5 | K-Jetronic型機械式燃油噴射系統 | 1.2x0.8 | 可按比例調整 | |
| 6 | K-Jetronic型機電式燃油噴射系統 | 1.2x0.8 | 可按比例調整 | |
| 7 | 電子控制式燃油噴射系統 | 1.2x0.8 | 可按比例調整 | |
| 8 | MONO型SPI單點電控燃油噴射系統 | 1.2x0.8 | 可按比例調整 | |
| 9 | 博世D型MPI電控燃油噴射系統 | 1.2x0.8 | 可按比例調整 | |
| 10 | 博世L型MPI電控燃油噴射系統 | 1.2x0.8 | 可按比例調整 | |
| 11 | 博世LH型MPI電控燃油噴射系統 | 1.2x0.8 | 可按比例調整 | |
| 12 | 博世M型MPI電控燃油噴射系統 | 1.2x0.8 | 可按比例調整 | |
| 13 | EFI9電控燃油噴射)系統的組成 | 1.2x0.8 | 可按比例調整 | |
| 14 | 汽車柴油機燃油噴射系統 | 1.2x0.8 | 可按比例調整 | |
| 15 | 翼片式空氣流量傳感器 | 1.2x0.8 | 可按比例調整 | |
| 16 | 翼片式空氣流量計原理電路 | 1.2x0.8 | 可按比例調整 | |
| 17 | 量芯式空氣流量計結構原理圖 | 1.2x0.8 | 可按比例調整 | |
| 18 | 渦流式空氣流量計原理電路(汽電檢測式) | 1.2x0.8 | 可按比例調整 | |
| 19 | 怠速控制系統組成 | 1.2x0.8 | 可按比例調整 | |
| 20 | 熱線式/熱膜式空氣流量計電路原理圖 | 1.2x0.8 | 可按比例調整 | |
| 21 | 進氣歧管壓力傳感器結構原理圖 | 1.2x0.8 | 可按比例調整 | |
| 22 | 氧化鈦式EGO工作原理 | 1.2x0.8 | 可按比例調整 | |
| 23 | 電子點火控制系統 | 1.2x0.8 | 可按比例調整 | |
| 24 | 爆震控制系統組成 | 1.2x0.8 | 可按比例調整 | |
| 25 | 自動變速結構與原理 | 1.2x0.8 | 可按比例調整 | |
| 26 | EGR閥工作原理圖 | 1.2x0.8 | 可按比例調整 | |
| 27 | 發動機廢氣再循環控制系統 | 1.2x0.8 | 可按比例調整 | |
| 28 | 車身電控總線 | 1.2x0.8 | 可按比例調整 | |
| 29 | 自動變速器電控原理圖 | 1.2x0.8 | 可按比例調整 | |
| 30 | 自動變速器控制原理框圖 | 1.2x0.8 | 可按比例調整 | |
| 31 | CVT無級變速器 | 1.2x0.8 | 可按比例調整 | |
| 32 | 自動空調 | 1.2x0.8 | 可按比例調整 | |
| 33 | ABS系統工作原理 | 1.2x0.8 | 可按比例調整 | |
| 34 | 防抱死制動系統ABS組成簡圖 | 1.2x0.8 | 可按比例調整 | |
| 35 | 動力轉向控制 | 1.2x0.8 | 可按比例調整 | |
| 36 | 導航系統 | 1.2x0.8 | 可按比例調整 | |
| 37 | 桑塔納2000電子防盜器 | 1.2x0.8 | 可按比例調整 | |
| 38 | 邁騰電子防盜系統 | 1.2x0.8 | 可按比例調整 | |
| 39 | 速騰雙區自動空調系統組件 | 1.2x0.8 | 可按比例調整 | |
| 40 | 邁騰安全氣囊控制系統 | 1.2x0.8 | 可按比例調整 | |
| 41 | 寶來EPS防抱死制動系統組件 | 1.2x0.8 | 可按比例調整 | |
| 42 | 寶來EPS防抱死制動系統示意圖 | 1.2x0.8 | 可按比例調整 | |
| 43 | 邁騰電子機械式駐車制動控制系統 | 1.2x0.8 | 可按比例調整 | |
| 44 | 邁騰后輪制動執行元件 | 1.2x0.8 | 可按比例調整 | |
| 45 | 電控液壓助力轉向系統 | 1.2x0.8 | 可按比例調整 | |
| 46 | 01M自動變速器電控系統 | 1.2x0.8 | 可按比例調整 | |
| 47 | 邁騰二次空氣系統 | 1.2x0.8 | 可按比例調整 |
| 編號 | 名稱 | 參考尺寸（m | 工藝說明 | 類型 |
| 1 | 捷達空調系統電路圖 | 1.2x0.8 | 可按比例調整 | |
| 2 | 豐田RAV4自動空調控制系統 | 1.2x0.8 | 可按比例調整 | |
| 3 | 豐田威馳空調系統電路圖 | 1.2x0.8 | 可按比例調整 | |
| 4 | 豐田陸地巡洋艦ABS電路圖 | 1.2x0.8 | 可按比例調整 | |
| 5 | 豐田陸地巡洋艦ABS電路圖 | 1.2x0.8 | 可按比例調整 | |
| 6 | 捷達SRS電路 | 1.2x0.8 | 可按比例調整 | |
| 7 | 伊蘭特倒車雷達系統電路圖 | 1.2x0.8 | 可按比例調整 | |
| 8 | 奧迪A6倒車雷達系統電路圖 | 1.2x0.8 | 可按比例調整 | |
| 9 | 豐田佳美-組合儀表實訓臺 | 1.2x0.8 | 可按比例調整 | |
| 10 | 現代索納塔防盜電路圖 | 1.2x0.8 | 可按比例調整 | |
| 11 | 音響系統電路圖 | 1.2x0.8 | 可按比例調整 | |
| 12 | 豐田發動機充電電路 | 1.2x0.8 | 可按比例調整 | |
| 13 | 本田雅閣電控系統電路圖 | 1.2x0.8 | 可按比例調整 | |
| 14 | 帕薩特發動機性能電路圖 | 1.2x0.8 | 可按比例調整 |
| 編號 | 名稱 | 參考尺寸（m | 工藝說明 | 類型 |
| 1 | 汽車結構總體 | 1.2x0.8 | 可按比例調整 | |
| 2 | 汽車車身結構 | 1.2x0.8 | 可按比例調整 | |
| 3 | 四沖程汽油發動機工作原理 | 1.2x0.8 | 可按比例調整 | |
| 4 | 發動機缸體基本概念圖解 | 1.2x0.8 | 可按比例調整 | |
| 5 | 汽車發動機結構 | 1.2x0.8 | 可按比例調整 | |
| 6 | 發動機機體組 | 1.2x0.8 | 可按比例調整 | |
| 7 | 發動機配氣和連桿曲柄機構 | 1.2x0.8 | 可按比例調整 | |
| 8 | 發動機燃油供給系 | 1.2x0.8 | 可按比例調整 | |
| 9 | 發動機潤滑系統 | 1.2x0.8 | 可按比例調整 | |
| 10 | 發動機冷卻系統 | 1.2x0.8 | 可按比例調整 | |
| 11 | 四沖程汽油發動機配氣相位圖 | 1.2x0.8 | 可按比例調整 | |
| 12 | 點火系統 | 1.2x0.8 | 可按比例調整 | |
| 13 | 1汽車轉向系統 | 1.2x0.8 | 可按比例調整 | |
| 14 | 汽車傳動軸萬向節和差速器結構圖 | 1.2x0.8 | 可按比例調整 | |
| 15 | 干式摩擦離合器 | 1.2x0.8 | 可按比例調整 | |
| 16 | 汽車制動系統 | 1.2x0.8 | 可按比例調整 | |
| 17 | 汽車行駛系懸架(麥弗遜式) | 1.2x0.8 | 可按比例調整 | |
| 18 | 摩擦式離合器工作原理 | 1.2x0.8 | 可按比例調整 | |
| 19 | 汽車行駛系車輪 | 1.2x0.8 | 可按比例調整 | |
| 20 | 五前一倒式手動擋變速器 | 1.2x0.8 | 可按比例調整 | |
| 21 | 汽車電器分布與組成 | 1.2x0.8 | 可按比例調整 | |
| 22 | 汽車空調系統 | 1.2x0.8 | 可按比例調整 | |
| 23 | 空調壓縮機 | 1.2x0.8 | 可按比例調整 | |
| 24 | 空調系統組成與工作原理 | 1.2x0.8 | 可按比例調整 | |
| 25 | 發動機起動系統結構與工作原理 | 1.2x0.8 | 可按比例調整 | |
| 26 | 點火系統工作示意圖 | 1.2x0.8 | 可按比例調整 | |
| 27 | 傳統機械觸點式點火線路原理圖 | 1.2x0.8 | 可按比例調整 | |
| 28 | 電噴發動機系統組成 | 1.2x0.8 | 可按比例調整 | |
| 29 | 發動機前置（縱向前輪驅動 | 1.2x0.8 | 可按比例調整 | |
| 30 | 汽車蓄電池結構圖 | 1.2x0.8 | 可按比例調整 | |
| 31 | 發動機進排氣系統 | 1.2x0.8 | 可按比例調整 | |
| 32 | 燃油箱蒸發排放控制及電子點火控制 | 1.2x0.8 | 可按比例調整 | |
| 33 | 汽油機電控燃油系統控制原理 | 1.2x0.8 | 可按比例調整 | |
| 34 | 汽油機燃油系統供給單元 | 1.2x0.8 | 可按比例調整 | |
| 35 | 手動變速器構造 | 1.2x0.8 | 可按比例調整 | |
| 36 | 自動變速器構造 | 1.2x0.8 | 可按比例調整 | |
| 37 | 汽車車燈結構圖 | 1.2x0.8 | 可按比例調整 | |
| 38 | 儀表板構造圖 | 1.2x0.8 | 可按比例調整 |
| 編號 | 名稱 | 參考尺寸（m | 工藝說明 | 類型 |
| 1 | 東風載貨汽車底盤構造圖 | 1.2x0.8 | 可按比例調整 | |
| 2 | 東風載貨汽車發動機剖視圖 | 1.2x0.8 | 可按比例調整 | |
| 3 | 機構和配氣機構 | 1.2x0.8 | 可按比例調整 | |
| 4 | 東風載貨汽車離合器剖視圖 | 1.2x0.8 | 可按比例調整 | |
| 5 | 東風載貨汽車變速箱剖視圖 | 1.2x0.8 | 可按比例調整 | |
| 6 | 前軸及轉向裝置結構圖 | 1.2x0.8 | 可按比例調整 | |
| 7 | 東風載貨汽車后橋結構圖 | 1.2x0.8 | 可按比例調整 | |
| 8 | 東風載貨汽車車架及車輪 | 1.2x0.8 | 可按比例調整 | |
| 9 | 東風載貨車手制動器入車輪制動器 | 1.2x0.8 | 可按比例調整 | |
| 10 | 東風載貨汽車橫剖視圖 | 1.2x0.8 | 可按比例調整 | |
| 11 | 東風載貨汽車行駛系懸架 | 1.2x0.8 | 可按比例調整 | |
| 12 | 東風載貨汽車冷卻系 | 1.2x0.8 | 可按比例調整 | |
| 13 | 東風載貨汽車潤滑系一 | 1.2x0.8 | 可按比例調整 | |
| 14 | 東風載貨汽車潤滑系二 | 1.2x0.8 | 可按比例調整 | |
| 15 | 東風載貨汽車供油系 | 1.2x0.8 | 可按比例調整 | |
| 16 | 東風電器線路接線圖 | 1.2x0.8 | 可按比例調整 | |
| 17 | 發動機起動系統結構 | 1.2x0.8 | 可按比例調整 | |
| 18 | 東風載貨汽車制動系統 | 1.2x0.8 | 可按比例調整 | |
| 19 | 交流發電機 | 1.2x0.8 | 可按比例調整 | |
| 20 | 汽車傳動軸結構圖 | 1.2x0.8 | 可按比例調整 |
| 編號 | 名稱 | 參考尺寸（m | 工藝說明 | 類型 |
| 1 | 摩托羅拉465型ECU主板元件分析圖 | 1.2x0.8 | 可按比例調整 | |
| 2 | 瑪瑞利SPI型發動機ECU主板元件分析圖 | 1.2x0.8 | 可按比例調整 | |
| 3 | 摩托羅拉系列01m自動變速器ecu主板元件分析圖 | 1.2x0.8 | 可按比例調整 | |
| 4 | 德爾福MT20型ECU主板元件與PCB元件分布圖 | 1.2x0.8 | 可按比例調整 | |
| 5 | 富康 TU5JP K發動機ECU與外圍元件電路 | 1.2x0.8 | 可按比例調整 | |
| 6 | 西門子5WPX型ECU主板元件分析圖 | 1.2x0.8 | 可按比例調整 | |
| 7 | 聯合電子M1.5.4型ECU主板元件分析圖 | 1.2x0.8 | 可按比例調整 | |
| 8 | 豐田5A-FE摩托羅拉發動機ECU主板元件分析圖(威馳) | 1.2x0.8 | 可按比例調整 | |
| 9 | 富康 TU5JPK發動機控制電腦元件分析圖 | 1.2x0.8 | 可按比例調整 |
| 編號 | 名稱 | 參考尺寸（m | 工藝說明 | 類型 |
| 1 | 交警手勢信號及含義 | 1x3 | 可按比例調整 | |
| 2 | 交通標志圖1 | 1x2 | 可按比例調整 | |
| 3 | 交通標志圖2 | 1x2 | 可按比例調整 | |
| 4 | 普通機動車駕駛員培訓教學大綱 | 2.5x1.2 | 可按比例調整 | |
| 5 | 容易混淆汽車交通標志 | 1x2 | 可按比例調整 | |
| 6 | 最齊全的道路交通標志1(做背膠) | 1.2x0.8 | 可按比例調整 | |
| 7 | 最齊全的道路交通標志2(做背膠)1.2x0.8 | 1.2x0.8 | 可按比例調整 | |
| 8 | 最齊全的道路交通標志3(做背膠)1.2x0.8 | 1.2x0.8 | 可按比例調整 |
友情提示：
1、貨品驗收：閣下收貨時請檢查汽車教學掛圖的貨品外觀，核實汽車教學掛圖的數量及配件，拒收處于受損狀態的汽車教學掛圖；
2、質保：頂邦將為閣下提供汽車教學掛圖產品說明書內的質保條件和質保期，在質保范圍內提供對汽車教學掛圖的免費維修，超出條件承諾時提供對汽車教學掛圖的有償維修；
3、退換貨：閣下單方面原因?qū)е碌钠嚱虒W(xué)掛圖選型錯誤或汽車教學掛圖購買數量錯誤，造成汽車教學掛圖的退換貨要求，將不被接受；
4、貨期：汽車教學掛圖的發貨期為參考值，如您需要了解汽車教學掛圖的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對汽車教學掛圖有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關汽車教學掛圖的咨詢。
找不到想找的產品?請點擊產品導航頁 |
掃碼添加微信客服
電話：13817525788 021-36334717
021-36334727
郵箱：dinbon@163.com
售后：021-55158775
郵箱：dinbon@163.com
掃碼關注公眾號
