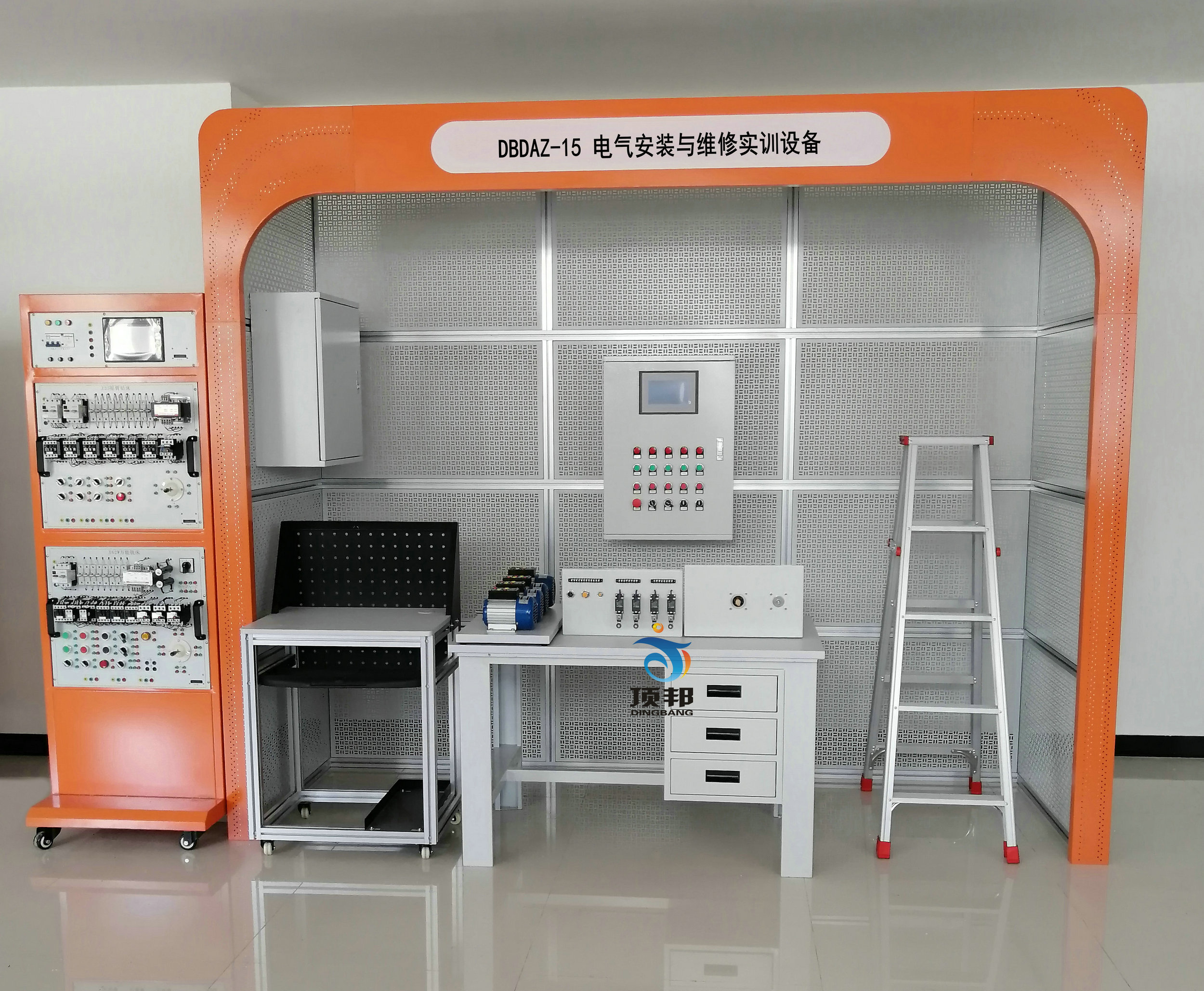

| 成 套 產 品 配 置 標 準 | |||||
| 序號 | 物 料 名 稱 | 規 格 型 號 | 單位 | 數量 | 備注 |
| 1 | 主體框架 | 套 | 1 | ||
| 2 | 模塊架 | 4層貨架 | 套 | 1 | |
| 3 | 機床電路考核柜 | 臺 | 1 | ||
| 4 | 裝配桌 | 張 | 1 | ||
| 5 | 電腦桌 | 張 | 1 | ||
| 6 | 電源配電箱 | 500×600×250mm | 個 | 1 | |
| 7 | 電氣控制箱 | 500×700×230mm | 個 | 1 | |
| 8 | 傳感器模塊組件 | 個 | 1 | ||
| 9 | 步進電機模塊組件 | 驅動器DM542S DC24V+電機SL57STH56-2804A | 個 | 1 | 安裝與一體 |
| 10 | 伺服電機模塊組件 |
MR-JE-20A+HG-KN23J-S100 含線 |
套 | 1 | |
| 11 | 雙速電機模塊 | 個 | 1 | 安裝與一體 | |
| 12 | 6頭三相異步電機模塊組件 | 套 | 2 | ||
| 13 | 產品配件包 | 套 | 1 | 二級配置清單 | |
| 14 | 機床考核掛板 | X62 、T68、CA6140、 Z35 | 套 | 1 | |

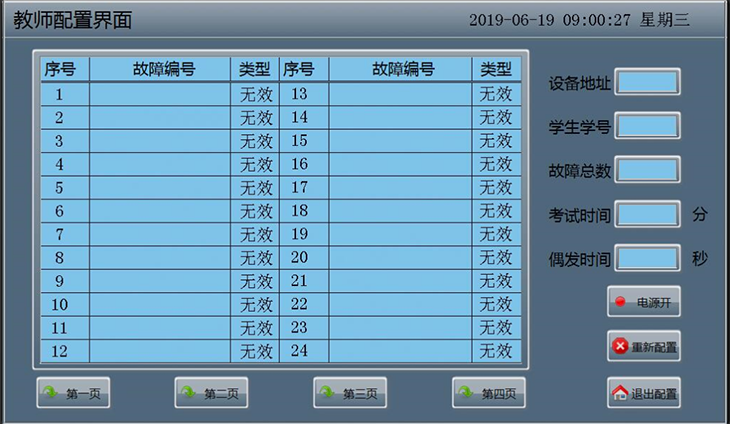

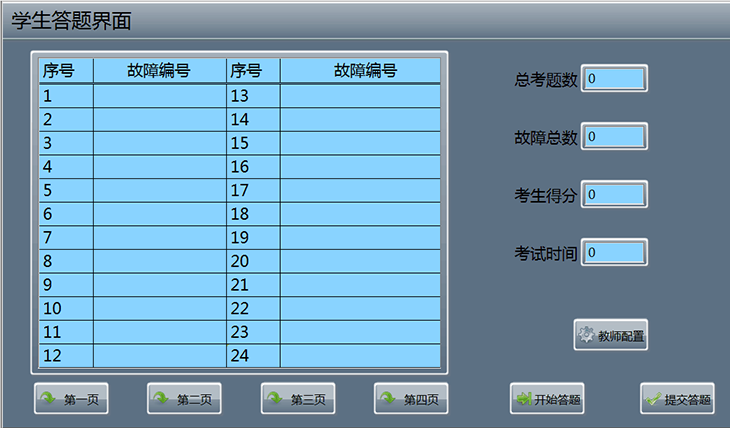

| 15 | 故障考核模塊 | 套 | 1 | ||
| 16 | 指導書 | 本 | 1 | ||
| 17 | 光盤 | 盤 | 1 | ||

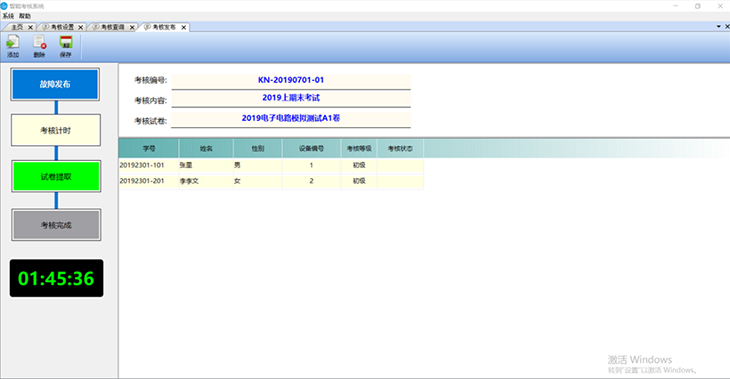

| 18 | 智慧教室綜合測控系統 | 套 | 1 | ||
| 19 | 實訓導線 | 4mm雙圈 1米 黃綠紅黑藍 | 條 | 各1 | |
| 20 | 實訓導線 | 4mm雙圈 1頭焊插針 1米 黃綠紅黑藍 | 條 | 各2 | |
| 21 | 實訓導線 | 4mm雙圈 0.2米 黃綠紅 | 條 | 各2 | |
| 電源配電箱部分（裝與配電箱內） | |||||
| 序號 | 物 料 名 稱 | 規 格 型 號 | 單位 | 數量 | 備注 |
| 1 | 塑殼開關 | NM1-63S/3200 20A | 個 | 1 | 環宇 |
| 2 | 三相電度表 | DTS7738/1.5(6)A | 個 | 1 | 上海華立 |
| 3 | 漏電斷路器 | DZ47LE-32 3P+N 16A | 個 | 1 | 環宇 |
| 4 | 漏電斷路器 | DZ47LE-32 1P+N 16A | 個 | 2 | 環宇 |
| 5 | 空氣開關 | DZ47-60/C10 2P 10A | 個 | 1 | 環宇 |
| 6 | 電流互感器 | BH-0.66 5/5 | 個 | 3 | |
| 7 | 接地端子排 | 2×15mm,5孔，安裝中心孔距92mm | 個 | 1 | |
| 8 | 接零端子排 | 10孔，安裝中心孔距114.7mm | 個 | 1 | |
| 照明與開關部分 | |||||
| 序號 | 物 料 名 稱 | 規 格 型 號 | 單位 | 數量 | 備注 |
| 1 | 吸頂燈 | 吸頂燈21W圓底盤 （配節能燈） | 個 | 1 | |
| 2 | 螺口球形燈泡 | E27 15W 230V 透明 | 個 | 1 | |
| 3 | T3螺旋式電子節能燈 | YPZ-220/9-S 220V/9W | 個 | 1 | |
| 4 | LED燈 | 1.2米 40W | 條 | 1 | |
| 5 | 日光燈管 | T8/36W | 條 | 1 | |
| 6 | 單相電度表 | DD862-4 3(6A) | 個 | 1 | |
| 7 | 聲控延時開關 | 86型 | 個 | 1 | |
| 8 | 一開雙控開關 | 86型 | 個 | 2 | |
| 9 | 螺口燈座 | E27 86# | 個 | 2 | |
| 10 | 電流互感器 | BH-0.66 5/5 | 個 | 1 | |
| 11 | 指針式直流電流表 | 85C17 5A | 個 | 1 | |
| 12 | 指針式交流電壓表 | 42L6 450V | 個 | 1 | |
| 13 | 萬能轉換開關 | LW26-20 D0724/3 長信 3檔 | 個 | 1 | |
| 14 | 一體化日光燈 | T5 21W（帶罩） | 條 | 1 | |
| 15 | 觸摸延時開關 | 86型 | 個 | 1 | |
| 16 | 雙開雙控開關 | 86型 | 個 | 1 | |
| 17 | 電源插座 | 86型 2*2*3 10A | 個 | 2 | |
| 18 | 電源插座 | 86型 1*3 16A | 個 | 1 | |
| 19 | 電源插座 | 118E型1位3孔_16A_香檳金 | 個 | 1 | |
| 20 | 電源插座 | 118EH_1開5孔_10A_香檳金 | 個 | 1 | |
| 21 | 底盒 | 118系列_暗灰色 | 個 | 2 | |
| 22 | 剩余電流動作斷路器 | DZ47LE-32 1P+N 10A | 個 | 1 | |
| 23 | 小型斷路器 | DZ47-60 1P C16A | 個 | 1 | |
| 24 | 小型斷路器 | DZ47-60 2P C10A | 個 | 1 | |
| 25 | 小型斷路器 | DZ47-60 2P C16A | 個 | 1 | |
| 26 | 剩余電流動作斷路器 | DZ47LE-32 1P+N 16A | 個 | 1 | |
| 27 | 插座底盒 | 86型/明裝 | 個 | 3 | |
| 28 | 插座底盒 | 86型/暗裝 | 個 | 2 | |
| 29 | 空白蓋板 | 86型蓋板 | 個 | 2 | |
| 30 | 漏電開關盒 | 9-12位 | 個 | 1 | |
| 電氣控制部分 | |||||
| 序號 | 物 料 名 稱 | 規 格 型 號 | 單位 | 數量 | 備注 |
| 1 | 漏電斷路器 | DZ47LE-32 C16A 3P+N | 只 | 1 | |
| 2 | 斷路器（空開） | DZ47-60 10A/2P | 只 | 1 | |
| 3 | 接觸器 | CJX2-0910/220V | 只 | 3 | |
| 4 | 輔助觸頭 | F4-22 | 只 | 3 | |
| 5 | 熔斷器 | RT28-32 10*38 正泰 | 只 | 4 | |
| 6 | 熔體 | 10A 10*38 | 只 | 3 | |
| 7 | 熔體 | 2A 10*38 | 只 | ||
| 8 | 時間繼電器 | ST3P C-A 30S AC220V | 只 | 1 | |
| 9 | 熱過載繼電器 | JR36-20 0.72A | 只 | 2 | |
| 10 | 開關電源 | DC24V/6A | 只 | 1 | |
| 11 | 線槽 | 3030 | 米 | 2 | |
| 12 | 通用導軌 | 50 孔 | 米 | 2 | |
| 13 | 信號指示燈 | AD16-22DS 220V 紅 | 只 | 5 | |
| 14 | 按鈕開關 | LA38-11BN 22mm 紅色 | 只 | 5 | |
| 15 | 按鈕開關 | LA38-11BN 22mm 綠色 | 只 | 5 | |
| 16 | 急停按鈕 | 22mm 紅 | 只 | 1 | |
| 17 | 旋鈕開關（選擇開關） | 2 檔 LA38-11BN 22mm | 只 | 2 | |
| 18 | 旋鈕開關（選擇開關） | 3 檔 LA38 2常開常用 22mm | 只 | 2 | |
| 19 | 觸摸屏 | 昆侖通泰 TPC7062k | 臺 | 1 | |
| 20 | 觸摸屏下載線 | USB | 條 | 1 | |
| 21 | PLC主機 | FX3U-16MT-ES/A | 臺 | 1 | |
| 22 | PLC下載線 | USB-SC09 | 條 | 1 | |
| 23 | 擴展模塊 | FX2N-8EYR | 臺 | 1 | |
| 24 | 變頻器 | 三菱FR-D740S-0.75K-CHT | 臺 | 1 | |
| 25 | 接地端子排 | 2×15mm,5孔，安裝中心孔距92mm | 個 | 1 | |
| 26 | 接零端子排 | 10孔，安裝中心孔距114.7mm | 個 | 1 | |
| 27 | 行程開關 | YBLX-ME/8104 | 只 | 4 | 安裝與傳感器模塊組件上 |
| 28 | 電容式傳感器 | CSB4-18M60-EO-AM | 只 | 1 | |
| 29 | 電感式傳感器 | GH1-1204NA | 只 | 1 | |
| 30 | 光電式傳感器 | GH3-N1810NA | 只 | 1 | |
| 弱電箱模塊 | |||||
| 1 | 信息箱 | 03系列 | 個 | 1 | |
| 2 | 電話模塊 | A301 | 塊 | 1 | |
| 3 | 有限電視信號模塊 | C301 | 塊 | 1 | |
| 4 | 開關電源模塊 | C301 | 塊 | 1 | |
| 5 | 無線路由器模塊 | C307 | 塊 | 1 | |
| 6 | 單孔插座面板 | A160-1 | 只 | 1 | |
| 7 | 明盒 | 86型 | 只 | 3 | |
| 8 | 有限電視分配器公制F頭 | 75-5 | 只 | 5 | |
| 9 | 有限電視線（射頻線） | 米 | 5 | ||
| 10 | 有限電視插頭 | 只 | 2 | ||
| 11 | 電話機 | KX-T433 | 臺 | 1 | |
| 12 | UTP非屏蔽三類網線（三類兩對非屏蔽電纜） | D103-2 | 米 | 6 | |
| 13 | RJ45雙用工具（模塊壓線工具） | G568 | 把 | 1 | |
| 14 | 旋轉式剝線器 | G601 | 把 | 1 | |
| 15 | 雙孔插座面板 | A160-2 | 只 | 1 | |
| 16 | 單孔TV面板 | A161-1TV | 只 | 1 | |
| 17 | UTP超五類四對非屏蔽電纜（單股） | D135-BL | 米 | 6 | |
| 18 | 壓線工具 | G110灰 | 把 | 1 | |
| 19 | 電腦網線電纜測線儀 | G468/NS-468AT | 個 | 1 | |
| 20 | 電話水晶頭 | S901C | 只 | 5 | |
| 21 | 水晶頭 | BP8C | 只 | 5 | |
| 22 | 電話插座模塊 | M256 | 只 | 2 | |
| 23 | 超五類RJ45插座模塊 | M245-1白色 | 只 | 2 | |
| 管線材部分 | |||||
| 序號 | 物 料 名 稱 | 規 格 型 號 | 單位 | 數量 | 備注 |
| 1 | 線管 | Ф25 PVC | 米 | 6 | |
| 2 | 管直通 | Ф25 PVC | 個 | 5 | |
| 3 | 管三通 | Ф25 PVC | 個 | 5 | |
| 4 | 管彎頭 | Ф25 PVC | 個 | 6 | |
| 5 | 管夾 | Ф25 | 個 | 15 | |
| 6 | 管接頭（杯疏） | Ф25 | 個 | 10 | |
| 7 | PVC 線槽 | 4 分 39*18*3.7m PVC 2 米 | 米 | 10 | |
| 8 | 槽角彎 | 39*19 | 只 | 10 | |
| 9 | 槽外角 | 39*19 | 只 | 10 | |
| 10 | 槽三通 | 39*19 | 只 | 5 | |
| 11 | 槽內角 | 39*19 | 只 | 5 | |
| 12 | 中小三通 | 39X19/24X14 | 只 | 10 | |
| 13 | 線槽異徑直通槽大小接 | 39X19/24X14 | 只 | 5 | |
| 14 | PVC 線槽 | 24*14 | 米 | 10 | |
| 15 | 槽三通 | 24*14 | 個 | 4 | |
| 16 | 槽式直通橋架 | C-A-2-1 100*50 | 米 | 4 | |
| 17 | 槽式橋架終端封頭 | C-FT-A1 100*50 | 個 | 3 | |
| 18 | 槽式水平彎通 | C-A1-2 100*50 | 個 | 3 | |
| 19 | 槽式垂直左上彎通 | C-C11-2 100*50 | 個 | 2 | |
| 20 | 槽式垂直右上彎通 | C-C12-2 100*50 | 個 | 2 | |
| 21 | 連接片 | LQJ-X-30 | 個 | 20 | |
| 22 | 鍍鋅電線套管 | Ф20*1.2 | 米 | 8 | |
| 23 | 鍍鋅管直通 | Ф20 | 只 | 5 | |
| 24 | 快速杯梳 | Ф20*1.2 | 只 | 5 | |
| 25 | 單邊管碼 | Ф20 | 只 | 20 | |
| 26 | 鍍鋅離墻碼 | Ф20 | 只 | 20 | |
| 27 | 碰焊鐵盒 | 75*75*40*1.0 | 只 | 3 | |
| 28 | 騎馬墊 | ￠16mm | 只 | 20 | |
| 29 | 騎馬墊 | ￠25mm | 只 | 20 | |
| 30 | 扎帶 | 3X100mm | 包 | 2 | |
| 實訓工具部分 | |||||
| 序號 | 物 料 名 稱 | 規 格 型 號 | 單位 | 數量 | 備注 |
| 1 | 平銼刀 | 6’帶把手 | 把 | 1 | |
| 2 | 公英制強磁鋼卷尺 | 5*19MM | 把 | 1 | |
| 3 | 高級直咀電工刀 | 紅木直刀 | 把 | 1 | |
| 4 | 鋼直尺 | 300mm | 個 | 1 | |
| 5 | 直角尺 | 250mm | 個 | 1 | |
| 6 | 高級鍍鉻活動扳手 | 8" 200mm | 把 | 1 | |
| 7 | 9件加長球頭內六角 | 9PCS(1.5-10)MM公制 | 把 | 1 | |
| 8 | 塑柄調節式鋼鋸架 | 10寸-12寸 可調 | 把 | 1 | |
| 9 | 鋼鋸條 | 18TPI×12"/300mm | 條 | 3 | |
| 10 | 彈簧彎管器 | Ф25MM | 條 | 1 | |
| 11 | 美式斑馬斜咀鉗 | 8" | 把 | 1 | |
| 12 | 美式斑馬柄尖咀鉗 | 8" | 把 | 1 | |
| 13 | 電子剪 | 7" | 把 | 1 | |
| 14 | 手電鉆 | 220V/500W正反調速開關 | 個 | 1 | |
| 15 | 精品外熱式電烙鐵 | 60W | 把 | 1 | |
| 16 | PVC剪管鉗 | Φ25 | 個 | 1 | |
| 17 | 水平尺 | 300mm | 把 | 1 | |
| 18 | 臺虎鉗 | QB100 4寸 | 臺 | 1 | |
| 19 | 鍍鋅管彎管器 | 25mm腳踩 | 個 | 1 | |
| 20 | 穿線器 | 10米 | 條 | 1 | |
| 21 | 鉆頭 | Ф 3 | 個 | 5 | |
| 22 | 鉆頭 | Ф4.2 | 個 | 5 | |
| 23 | 木柄雙安全羊角錘 | 0.5KG | 把 | 1 | |
| 24 | 打磨機 | GWS6-100 | 臺 | 1 | |
| 25 | 絕緣兆歐表 | 500V ZC25B-3 | 臺 | 1 | |
| 26 | 無色護目鏡 | 付 | 1 | ||
| 27 | 鋁合金人字梯 | 150CM 5級 | 個 | 1 | |
