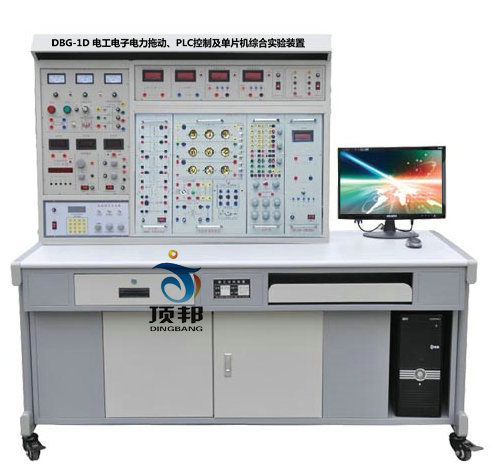

DBG-1D 電工電子電力拖動、PLC控制及單片機綜合實驗裝置

一、概述
"DBG-1D電工/電子/電力拖動/PLC/單片機綜合實驗裝置"是本公司在總結國內電工實驗設備基礎上采用成熟的技術推出的新型實驗裝置，綜合了目前我國大學本科、�？�、中專及職校"電路分析"、"電工基礎"、"電工學"、 "模擬電子技術"、 "數字電路"、"電機控制"、"繼電接觸控制"、"電力拖動" 及"PLC可編程控制"等課程實驗大綱的要求而研制，特別適用于高等院校現有實驗設備的更新?lián)Q代，及中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。
二、特點
1、綜合性強 綜合了目前國內各類學校電類基礎課程的全部實驗項目。
2、適應性強 實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可擴展功能或開發新實驗。
3、整套性強 從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。
4、一致性強 實驗器件選擇合理、配套完整，使多組實驗結果有良好的同一性，便于教師組織和指導實驗教學。
5、直觀性強 本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實驗掛件任務明確，操作、維護簡便。
6、智能程度高：全室配備多媒體總控臺一臺，每臺實驗臺配置一套智能考核掛箱
三、功能
1、本裝置可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量儀表（電壓、電流、功率、功率因數）、各實驗掛箱及電機等。
2、能完成"電工基礎"、"電工學"中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。
3、能完成"電路分析"、"電工學"中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。
4、能完成"電機控制"、"繼電接觸控制"及"電力拖動"等課程實驗。
四、技術性能
1、輸入電源：三相四線(或三相五線) 380V±10% 50Hz （由多媒體總控臺無線控制）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、外形尺寸：167×70×153cm3
4、裝置容量：＜1.5KVA
五、基本實驗項目
A、電工部分
1.基本電工儀表的使用與測量誤差的計算
2.減少儀表測量誤差的方法
3.線性與非線性電路元件伏安特性的測繪
4.電位、電壓的測定及電路電位圖的繪制
5.基爾霍夫定律驗證及故障判斷
6.疊加定理驗證及故障判斷
7.電壓源與電流源的等效變換
8.戴維南定理的驗證
9.諾頓定理驗證
10.雙口網絡測試
11.互易定理驗證
12.受控源VCCS、VCVS、CCVS、CCCS的實驗研究
13.典型電信號的觀察與測量
14.RC一階電路響應的測試
15.二階動態電路響應的研究
16.R、L、C元件阻抗特性的測試
17.RC串、并聯選頻網絡特性測試
18.R、L、C串聯諧振電路的研究
19.用三表法測量交流電路等效參數
20.正弦穩態交流電路相量的研究（日光燈功率因數提高實驗）
21.互感實驗
22.單相鐵心變壓器特性的測試
23.三相交流電路電壓、電流的測量
24.三相電路功率的測量
25.單相電度表的校驗
26.功率因數及相序的測量
27.負阻抗變換器及其應用
28.回轉器及其應用
B、電子部分
三、實驗項目
（一）模電實驗
1、常用電子儀器使用練習、用萬用表測試二極管、三極管參數
2、單級放大電路
3、兩級放大電路
4、負反饋放大電路
5、射極跟隨器
6、差動放大電路
7、集成運放的參數測試
8、比例求和運算電路
9、積分與微分電路
10、波形發生電路
11、有源濾波器
12、電壓比較器
13、集成電路RC正弦波振蕩器
14、集成功率放大器
15、整流濾波與并聯穩壓電路
16、串聯穩壓電路
17、集成穩壓器
18、RC正弦波振蕩器
19、LC振蕩器及選頻放大器
20、電流/電壓轉換電路
21、電壓/頻率轉換電路
22、互補對稱功率放大器
23、波形變換電路
24、場效應管實驗
25、可控硅實驗電路綜合實驗：
26、用運算放大器組成萬用電表的設計與調試
（二）數電實驗
1、門電路的邏輯功能及測試實驗
2、組合邏輯電路（半加器、全加器及邏輯運算）實驗
3、觸發器實驗（一） R-S、D、JK
4、觸發器實驗（二） 三態輸出觸發器、鎖存器
5、時序電路測試與研究
6、集成計數器及寄存器實驗
7、譯碼器和數據選擇器實驗
8、波形產生器及單穩態觸發器實驗
9、555時基電路實驗可選做如下實驗
10、晶體管開關特性、限幅器與鉗位器實驗
11、TTL門電路參數測試實驗
12、CMOS門電路測試實驗
13、模數A/D轉換電路實驗
14、數模D/A轉換電路實驗
15、時序電路應用實驗
16、四路優先判決電路實驗
17、智力竟賽搶答器實驗
C、電力拖動實驗
1.閘刀開關正轉控制線路
2.接觸器點動正轉控制線路
3.具有自鎖的正轉控制線路
4.具有過找保護的正轉控制線路
5.接觸器聯鎖的正反轉控制線路
6.按鈕聯鎖的正反轉控制線路
7.按鈕接觸器復合聯鎖控制線路
8.接觸器控制串聯電阻降壓起動線路
9.時間繼電器控制串聯電阻降壓控制線路
10.接觸器控制Y/△降壓起動
11.時間繼電器控制Y/△降壓起動
12.QX3-13型Y/△自動起動控制線路
13.半波整流能耗制動控制線路
14.全波整流能耗制動控制線路
15.C620車床電氣控制線路
16.單相運行反接制動控制線路
17.電動葫蘆電氣控制線路
18.控制電路聯鎖控制線路
19.主電路聯鎖控制線路
D、PLC可編程實驗內容
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．?dāng)?shù)據處理功能實驗
6．微分、位操作實驗
7．交通信號燈PLC自動控制實驗
8．?dāng)嚢杵鞯腜LC自動控制實驗
9．LED數碼官顯示PLC自動控制實驗
10．四層電梯的PLC自動控制實驗
11．加工中心刀具庫選擇控制實驗
12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗
14．步進電機的PLC控制
15．模擬電視發射塔實驗實驗
16．自動送料裝車系統控制實驗
17．自動售貨機實驗
18．自動成型實驗
19．水塔自動供水控制系統實驗
20．郵件自動分揀實驗
21．自動洗衣機控制系統模擬實驗
22．電鍍過程控制實驗
E、PLC電氣控制
1．三相鼠籠異步電動機點動和自鎖PLC控制
2．三相鼠籠異步電動機聯動正反轉PLC控制
3．三相鼠籠異步電動機帶延時正反轉PLC控制
4．三相鼠籠異步電動機Y/△轉換起動PLC控制
5．三相鼠籠異步電動機聯鎖控制
6．延時控制串電阻降壓起動線路控制
7．C620車床電氣控制
8．MCGS組態棒圖實驗教學
F、單片實驗
MCS-51單片機實驗
軟件實驗
外部數據存儲器擴展
實驗一　清零程序
實驗二　拆字程序
實驗三　拼字程序
實驗四　數據區傳送子程序
實驗五　數據排序?qū)嶒?br /> 實驗六　查找相同數個數
實驗七　無符號雙字節快速乘法子程序
實驗八　多分支程序
實驗九　脈沖計數（定時/計數實驗）
實驗十　電腦時鐘（定時器、中斷器綜合實驗）
實驗十一　二進制轉換到BCD
實驗十二　二進制轉換到ASCII
實驗十三　八段數碼管顯示
實驗十四　鍵盤掃描顯示實驗
硬件實驗
自搭接硬件電路實驗提示
實驗一　P1口亮燈實驗
實驗二　P1口轉彎燈實驗
實驗三　P3.3輸入，P1口輸出
實驗四　工業順序控制（中斷控制）
實驗五　8255 A.B.C輸出方波
實驗六　8255 PA口控制PB口
實驗七　8255控制交通燈
實驗八　簡單I/O口擴展實驗
實驗九　A/D轉換實驗
實驗十　D/A輸出方波
實驗十一　電子音響
實驗十二　繼電器控制
實驗十三　步進電機實驗
實驗十四　8253方波
實驗十五　串并轉換實驗
實驗十六　外部存儲器擴展實驗
實驗十七　MCS-51串行口應用實驗㈠--雙機通信
實驗十八　MCS-51串行口應用實驗㈡--與PC機通信
實驗十九　溫度閉環控制
實驗二十　小直流電機調速實驗
實驗二十一 外部中斷（急救車與交通燈）
8088/8086系列微機實驗
軟件實驗
實驗一　清零程序
實驗二　拆字程序
實驗三　拼字程序
實驗四　數據區移動
實驗五　數據排序?qū)嶒?br /> 實驗六　找"零"個數
實驗七　32位二進制乘法
實驗八　多分支程序
實驗九　顯示子程序
實驗十　鍵盤掃描顯示實驗
實驗十一　二進制轉換到BCD
實驗十二　二進制轉換到ASCII
硬件實驗
自搭接硬件電路實驗提示
實驗一　8255并行口實驗㈠：A.B.C口輸出方波
實驗二　8255并行口實驗㈡：PA口控制PB口
實驗三　8255并行口實驗㈢：控制交通燈
實驗四　簡單I/O口擴展
實驗五　A/D轉換實驗
實驗六　D/A轉換實驗㈠：輸出方波
實驗七　D/A轉換實驗㈠：輸出鋸齒波
實驗八　8259中斷控制器實驗
實驗九　定時／計數器：8253方波
實驗十　繼電器控制
實驗十一　8251串行通信實驗㈠：自發自收
實驗十二　8251串行通信實驗㈡：與PC通信
實驗十三　步進電機控制
實驗十四　小直流電機調速實驗
實驗十五　溫度閉環控制
實驗十六　音頻驅動實驗
MCS-96單片機實驗
軟件實驗
實驗一　清零程序
實驗二　拆字程序
實驗三　拼字程序
實驗四　數據區傳送子程序
實驗五　數據排序?qū)嶒?br /> 實驗六　查找相同數個數
實驗七　無符號雙字節快速乘法子程序
實驗八　多分支程序
實驗九　定時器1實驗--定時中斷
實驗十　定時器T1和T2同時產生中斷
實驗十一　80C196外部中斷實驗
實驗十二　80C196軟件方法產生中斷
實驗十三　利用HSI測脈沖寬度
實驗十四　利用HSI測量單脈沖寬度
實驗十五　利用HSO產生單脈沖
實驗十六　利用HSO產生連續脈沖
實驗十七　軟件定時器
實驗十八　80C196 A/D轉換實驗
實驗十九　利用80C196的PWM產生各種波形
實驗二十　二進制轉換到BCD進制轉換到ASCII
硬件實驗
自搭接硬件電路實驗提示
實驗一　P1口亮燈實驗
實驗二　P1口轉彎燈實驗
實驗三　P2.6輸入，P1口輸出
實驗四　工業順序控制
實驗五　8255 A.B.C輸出方波
實驗六　8255 PA口控制PB口
實驗七　8255控制交通燈
實驗八　簡單I/O口擴展實驗
實驗九　A/D轉換實驗
實驗十　D/A輸出方波
實驗十一　繼電器控制
實驗十二　8253方波
實驗十三　80C196串行口實驗
實驗十四　LED七段數碼管顯示實驗
實驗十五　鍵盤顯示綜合實驗
實驗十六　音頻驅動實驗
實驗十七 步進電機實驗
實驗十八　直流電機實驗
實驗十九　外部中斷（急救車與交通燈）
六、裝置的配備
裝置主要由電源儀器控制屏、實驗桌、實驗掛箱及三相鼠籠電機等組成。
(一)DBG-01電源儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。具體功能如下：
1、主控功能板
1.1 三相0～450V及單相0～250V連續可調交流電源。配備一臺三相同軸聯動自耦調壓器，規格為1.5KVA/0～450V，克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點�？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。
1.2 提供兩路低壓穩壓直流0.0～30V/1A連續可調電源，配有數字式電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢復功能。
1.3 提供一路0～500mA連續可調恒流源，分2mA、20mA、500mA三檔，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
1.4 設有照明220V/30W日光燈一盞，供實驗照明用；還設有220V/30W的日光燈燈管一支，將燈管的四個頭引出以供實驗用。
1.5 實驗管理器：具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。
1.6 設有真有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
2、功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。
2）大屏幕LCD顯示輸出頻率、波形、減值。
3）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
4）頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。
5）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
6）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
7）內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。
3、儀表、受控源功能板
3.1 智能交流數字電壓表
交流數字電壓表1只，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-500V，頻率范圍：10Hz-20Hz。手動量程為：10V、100V、500V。測量精度為0.5級。具有數據存儲與查詢功能。
3.2智能交流數字電流表
交流數字電流表1只，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-5A，頻率范圍：10Hz-20Hz。手動量程為：100mA、1A、5A。測量精度為0.5級。具有數有數據存儲與查詢功能。
3.3 直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-200V。手動量程為：2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
3.4 直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
3.5 受控源CCVS、VCCS兩路，打開電源開關，CCVS、VCCS兩路受控源即可工作，通過適當?shù)倪B接，即可獲得VCVS、CCCS受控源的功能。此外，還設有±12V兩路直流穩壓電源，并有發光管指示。
4、控制屏掛置掛件的具體方法
控制屏正面右邊設有一個74×48.5cm2 的大凹槽，能容納兩個大掛箱和一個小掛箱。凹槽上、下邊各設有六個螺柱，左右兩邊掛置大的掛箱，中間掛置小的掛箱。掛箱與控制屏采用螺母固定，易于裝卸和運輸。
(二)DBG-02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料。右邊設有放置示波器用的可拆卸擱板。
(三)實驗組件掛箱
1、DBG-03電路基礎實驗箱
提供基爾霍夫定律（可設置三個典型故障點）、疊加原理（可設置三個典型故障點）、戴維南定理、諾頓定理、二端口網絡、互易定理、R、L、C串聯諧振電路（L用空心電感）、R、C串并聯選頻電路及一階、二階動態電路等實驗。各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。
2、DBG-04交流電路實驗箱
提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路，每個燈組均設有三個并聯的白熾燈羅口燈座(每組設有三個開關控制三個負載并聯支路的通斷)，可插60W以下的白熾燈九只，各燈組設有電流插座；日光燈實驗器件有30W整流器、電容器（1uF/500V、2.2uF/500V、4.7uF/500V）、啟輝器及短接按鈕；互感線圈一組，實驗時臨時掛上，兩個空心線圈L1 、L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便；鐵芯變壓器一只（50VA、36V/220V），原副邊均設有保險絲便于電流的測試，可進行變壓器原、副繞組同名端判斷及變壓器應用等實驗。
3、DBG-05元件箱
設有三組高壓電容（每組1uF/500V、2.2uF/500V 、4.7uF/500V高壓電容各一只），用以改變功率因數實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等,還提供十進制可調電阻箱，阻值為0～99999.9Ω/2W。
4、DBG-06單相智能功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
5、DBG-09真有效值交流數字毫伏表
能夠?qū)Ω鞣N復雜波形的有效值進行精確測量，電壓測試范圍0.2mV～600V（有效值），測試基本精度達到±1%，量程分200mV、2V、20V、200V、600V五檔，直鍵開關切換，三位半數字顯示，每檔均有超量程告警、指示及切斷總電源功能。頻率測試范圍10Hz～600KHz，輸入阻抗1MΩ，輸入電容≤30pF。
6、DBG-10受控源(四路)、回轉器、負阻抗變換器
提供流控電壓源CCVS、壓控電流源VCCS、壓控電壓源VCVS、流控電流源CCCS、回轉器及負阻抗變換器等實驗?zāi)�塊。四組受控源、回轉器、負阻抗變換器均采用標準網絡符號。
7、DBG-11數字電路、模擬電路實驗系統
它函蓋了《模擬電子技術基礎》及《數字電路基礎》課程大部分的實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展平臺。
A、系統特點
1）、擴展性強。配置有數電、模電實驗時經常用到的電源、信號源、輸入接口，輸出顯示接口、測量單元、實驗擴展區，及實驗?zāi)�塊電路，以完成不同的實驗，也可以進行課程設計實驗，大大增強了該實驗箱的適用性、擴展性。
2）、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力。
3）、實驗連線插孔采用鎖緊式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；
4）、電源輸出均有過流保護，自動恢復功能。
5）、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。
B、系統組成
1）、電源：輸入：AC 220V±10%，50HZ
輸出： DC：+5V， I ≥1A ；DC：±12V，I ≥0.2A；DC：-5V～-12V可調， I ≥0.2A ；DC：＋5V～＋27V可調，I ≥0.2A ， 以上各路輸出均有過流保護，自動恢復功能
AC V:7.5V×2；AC I≥0.15A
2）、直流信號源： 雙路 -0.5V～＋0.5V；-5V～＋5V兩檔連續可調.
3）、函數發生器：輸出頻率：2Hz～90KHz，分四檔
可輸出 方波（ 0～20V）、三角波（ 0～15V）、正弦波（ 0～10V）
4）、手動單脈沖電路2組（帶消抖）：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
5）、固定頻率脈沖源10路，輸出為TTL電平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；
6）、數字LED顯示：
（1）LED0～LED3由4位七段共陰LED數碼管及二～十進制譯碼器組成
（2）LED4～LED5兩位七段段碼a.b.c.d.e.f.g.h經電阻到插孔。
7）、十二位邏輯電平輸入開關：可輸入低電平'0'、高電平'1'（為正邏輯）。
8）、十二位邏輯電平指示燈：指示燈亮表示高電平'1'，指示燈滅表示低電平'0'。
9）、BCD碼撥碼盤1組、可產生四組BCD碼數字信號
10）、四位數字頻率計：測量范圍 0～1MHz，用作測量方波、三角波、正弦波；
11）、喇叭及驅動電路。是時鐘報時、報警、音樂用的發聲裝置。
12）、電位器組：1K、10K、100K、1M各1只；
13）、開放式實驗區（元件庫）：提供10只鎖緊插座（3只14芯、6只16芯），另1只40芯鎖緊插座。提供電阻、電容、二極管、三極管、三端穩壓塊等元件。
14）、實驗?zāi)�塊電路：
（1）整流濾波電路（2）串聯穩壓電路（3）可調穩壓電路
（4）功率放大器 （5）集成運放電路
15）、全部信號的輸入輸出插孔均采用鍍金孔，不氧化、不變色，接觸良好。
8、DBG-15繼電接觸控制
提供中間繼電器二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用。
9、DBG-17繼電接觸控制
提供交流接觸器（線圈電壓380V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓380V）一只，變壓器(220V/26V/6.3V)、整流電路、能耗制動電阻(10Ω/25W)各一組，帶燈按鈕（黃、綠、紅各一只）三只。將各器件的工作端子引到面板上，供實驗接線用。
10 PLC主機掛箱：配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），SC-09通訊編程電纜等。隨機配置仿真教學軟件及工控組態軟件。
11、PLC實訓模塊1：搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光
12、PLC實訓模塊2：自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機
13、PLC實訓模塊3：電鍍系統/洗衣機的自動控制/中間繼電器
14、PLC實訓模塊4：步進電機/數碼管顯示/自控成型/機械手控制
15、PLC實訓模塊5：基礎實驗
16、單片機實驗開發系統
17、DBG-58 智能考核掛箱
由中文彩色液晶屏、微電腦、觸摸鍵盤組成
操作單元：
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警顯示提示。
主要有以下操作功能：
（1）學生入口：學生解除故障時使用，可以查詢考核剩余時間。
（2）教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。
教師入口需要登錄密碼。
（3）分?jǐn)?shù)查詢：查詢學生的當前得分情況。
（4）學號查詢：查詢教師通過計算機設置的學號。
（5）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。
（6）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。
18、實驗連接線
根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實驗的安全及合理性。
七、裝置的主要優點及安全保護體系
1、三相四線制(或三相五線制)電源輸入，總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示。
2、控制屏電源由接觸器通過起、停按鈕進行控制。
3、三相交流電源0～450V連續可調，單相交流電源0～250V連續可調，設有三相同軸聯動自耦調壓器（1.5KVA）一臺，可更好地滿足教學實驗要求。
4、屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷總電源，確保實驗進程安全。
5、屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
6、屏上三相調壓器付邊設有一套過流保護裝置。調壓器輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源。
7、測量儀表精度高，采用精密鏡面指針式（帶超量程告警）、數字化、智能化及人機對話模式，符合現代測量儀表發展方向。
8、各種電源及各種儀表均有可靠的保護功能。
9、實驗連接線及插座采用不同的結構，使用安全、可靠、防觸電。
