學校資產總值21.15億元，其中教學、科研儀器設備資產4.50億元，教學儀器設備先進。設有工程訓練中心、佳木斯市政校企新電商人才培養基地等創新創業和實驗實訓平臺。建有3萬余平方米的綜合實驗實訓大樓，宜居宜學的5棟研究生公寓、24棟本科生公寓和設施齊全的留學生公寓、5個集餐飲休閑交流于一體的學生美食餐廳，設有140個美食檔口，可滿足不同地區口味師生用餐需求。學校建有現代化的音樂廳、美術館，設有符合國際“四大賽事”標準的紅土、硬地等網球運動場地和冰球、速滑等“冰雪”運動場地，建有綜合體育館、標準游泳館、田徑場等各類標準化體育場地設施。學校智慧校園建設初具規模，建成了覆蓋全校區、集有線和無線為一體的校園網，總出口帶寬53G。學校還建有集傳統資源與數字資源為一體，教育職能與服務職能兼具，設施完善、布局合理、特色鮮明的綜合性圖書館。
積淀厚重，人才搖籃
學校是黑龍江省唯一含有醫學學科的綜合性大學，是“十三五”期間“國家百所中西部高�；A(chǔ)能力建設工程支持高校”，是黑龍江省重點建設的高水平大學。
學校設有26個學院（學部），現有教職工3800余名(含3個附屬醫院)，高級職稱1500余人。擁有共享“兩院”院士和龍江學者等一批高水平人才，教師隊伍中涌現出國務院政府津貼獲得者、全國模范教師、全國優秀教師、全國衛生系統先進個人等一大批專家學者。獲評省級領軍人才梯隊3個、省級優秀研究生導師團隊2個、省級高校創新團隊16個，獲評黑龍江省高層次人才57名、省級教學名師15名、龍江名醫43名、“三江英才”24名。
學校面向全國31個�。ㄗ灾螀^(qū)、直轄市）招生。現有全日制本科生近26000余名，博士、碩士研究生3000余名，現有留學生172名，繼續教育學生9200人，高等教育自學考試在籍考生4600人。
學校發揚“邊陲扎根、沃土壯根、實踐固根”的“三根”育人精神，累計培養的40余萬畢業生分布在各條戰線。遍布全國各地的60余家佳大校友會，在廣泛聯絡校友、助力母校發展等方面發揮了重要作用。
多元并包，學科齊全
學校學科專業設置涵蓋文學、理學、工學、醫學、法學、農學、經濟學、教育學、歷史學、管理學、藝術學11大學科門類。現有博士學位授權一級學科2個（基礎醫學、材料科學與工程），碩士學位授權一級學科14個，碩士學位授權二級學科1個，碩士專業學位授權類別14個，博士后科研流動站2個，博士后科研工作站3個，博士后創新實踐基地1個。現有“新型生物醫用口腔種植體及配套裝備研發”省級“頭雁”團隊，“北藥與功能食品”和“口腔生物醫學材料研發及個性化制造”2個省級“雙一流”特色學科及學科支撐平臺。
學�，F(xiàn)有本科專業83個，其中國家級一流本科專業建設點5個、國家級特色專業3個、省級一流本科專業建設點28個、特色應用型本科示范建設專業集群1個；建成省級現代產業學院建設點2個。有國家級一流本科課程5門、省級一流本科課程47門；省級課程思政示范課程和團隊、培育項目、優秀教學案例、“三進”示范課程和教學團隊建設點共27個。學校是全國數據標準化技術委員會成員單位；黑龍江省高校優質課程聯盟副理事長單位，已加入中國東西部課程聯盟和全國UOOC聯盟。學校是黑龍江省首批課程思政建設示范高校、首批深化創新創業教育改革示范高校，是黑龍江省平臺經濟數字經濟重點建設高校、黑龍江省高校創新創業示范基地，黑龍江省首批語言文字推廣基地，黑龍江省首批省級數智教育重點校，黑龍江高等學校特色師范教育基地。
注重科研，崇尚實踐
學校堅持瞄準科技前沿，立足服務行業和地方，在金屬耐磨材料及表面技術、智能農機裝備、小兒腦癱防治與康復、口腔種植關鍵技術、北藥與功能食品、腸道微生態、自主智能與信息處理等研究領域特色突出，科技創新能力不斷提升。近五年主持國家自然科學基金、國家社會科學基金、國家藝術基金，科技部、教育部、衛健委和國家民委等國家級和省部級項目400余項，獲國家發明專利280余項。
學校現有省重點實驗室7個，省產業研究院11個，省口腔臨床醫學研究中心1個，省教育廳工程技術研發中心2個，省高校重點實驗室3個，省級實驗教學示范中心4個；現有省社科聯學術交流基地1個，省科普基地2個，省協同創新中心1個，省教育廳、文旅廳、民政廳研究基地3個，省創業孵化基地3個，省技術轉移示范機構1個；建有國家級大學科技園，在創新資源集聚、科技成果轉化、科技企業孵化、雙創人才培養、開放協同發展五大核心功能方面發揮重要作用；學校設有司法鑒定中心1個，首批通過國家CNAS認證認可；學校在人口較少民族研究，尤其是赫哲族研究、青少年近視防控等方面工作開展較早，成果豐碩。學�，F(xiàn)為中國高等教育學會醫學教育專業委員會副理事長單位、中華醫學會醫學教育分會常務委員單位、中國人類學民族學研究會人口較少民族研究專委會主任委員單位。學校現有《佳木斯大學社會科學學報》《佳木斯大學學報（自然科學版）》《黑龍江醫藥科學》三種學術期刊公開發行。學校社科聯獲全國社科組織先進單位稱號。
醫教協同，融合發展
學�，F(xiàn)有附屬醫院3個、校醫院（向陽區學府辦社區衛生服務中心）1個，附屬第一醫院為三級甲等綜合醫院，是省級區域醫療中心、地方高水平醫院，省東部地區醫學教育中心、臨床醫學科研中心、疑難病診斷及救治中心，是首批國家級住院醫師規范化培訓基地、國家衛健委全科醫師培訓基地、臨床藥師培訓基地、高血壓規范化診療與管理科教基地，先后榮獲“全國文明單位”“全國百姓放心示范醫院”等稱號；附屬第二醫院是東北三省最早建立的口腔專科醫院，是黑龍江省首家也是目前黑龍江省唯一的三級甲等口腔專科醫院，是黑龍江省口腔病預防診療中心；黑龍江省唯一一個口腔醫學類國家級住院醫師規范化培訓基地；黑龍江省東部地區口腔專科聯盟牽頭單位、國家口腔醫學中心口腔頜面外科專科聯盟單位；黑龍江省顱頜面骨缺損臨床醫學研究中心；附屬第三醫院(黑龍江省小兒腦性癱瘓防治療育中心)是中國第一所從事小兒腦癱防治、兒童康復與研究的專門機構，是全國首家康復醫學院，是國際殘疾兒童學會聯盟全球教育專業委員會委員單位、國際物理與康復醫學學會理事單位、中國康復醫學會理事會常務理事單位、中國康復醫學會兒童康復專業委員會主任委員單位、中國殘疾人康復協會副理事長單位和中國殘疾人康復協會小兒腦癱專業委員會主任委員單位，是國家級兒童康復醫學人才培訓基地，曾獲“全國助殘先進集體”。附屬第一醫院、附屬第二醫院、附屬第三醫院共獲國家級臨床重點專科項目5個、省級臨床重點專科項目4個。校醫院（向陽區學府辦社區衛生服務中心）是省級優質服務社區行創建單位，服務轄區7.4萬居民，是住院醫師規范化培訓全科基層實踐基地，是佳木斯大學臨床實踐教學基地，是佳木斯市紅十字會應急救護培訓基地。
開放辦學，交流互鑒
學�，F(xiàn)與俄羅斯、烏克蘭、日本、韓國、加拿大、馬來西亞等6個國家和地區的24所高校（科研機構）建立了友好合作關系。學校積極融入國家“一帶一路”建設，致力構建龍江東部地區教育向北開放橋頭堡，發揮區位優勢努力打造東北亞教育、學術交流中心。學校每年舉辦各類國際學術會議、論壇，開展豐富多彩的學生國際交流活動，主辦由中俄十所高校共同參加的“中國黑龍江與俄羅斯遠東地區大學生數學、計算機競賽”。學校是中國政府獎學金項目、黑龍江省政府獎學金項目和“國際產學研用”中外導師聯合培養研究生項目委托院校，并已加入中俄醫科大學聯盟。現有來自亞洲、歐洲、非洲25個國家的留學生在校學習。
不忘初心，砥礪向前
學校以習近平新時代中國特色社會主義思想為指導，始終堅持社會主義辦學方向，全面貫徹黨的教育方針，落實立德樹人根本任務，秉承“明德礪學，崇尚實踐”的校訓和“團結、勤奮、求是、創新”的校風，堅持學生為本，堅持立德樹人，不斷強化內涵建設，持續推進高質量發展，正在向著特色鮮明的高水平地方綜合性大學建設目標而努力奮進。

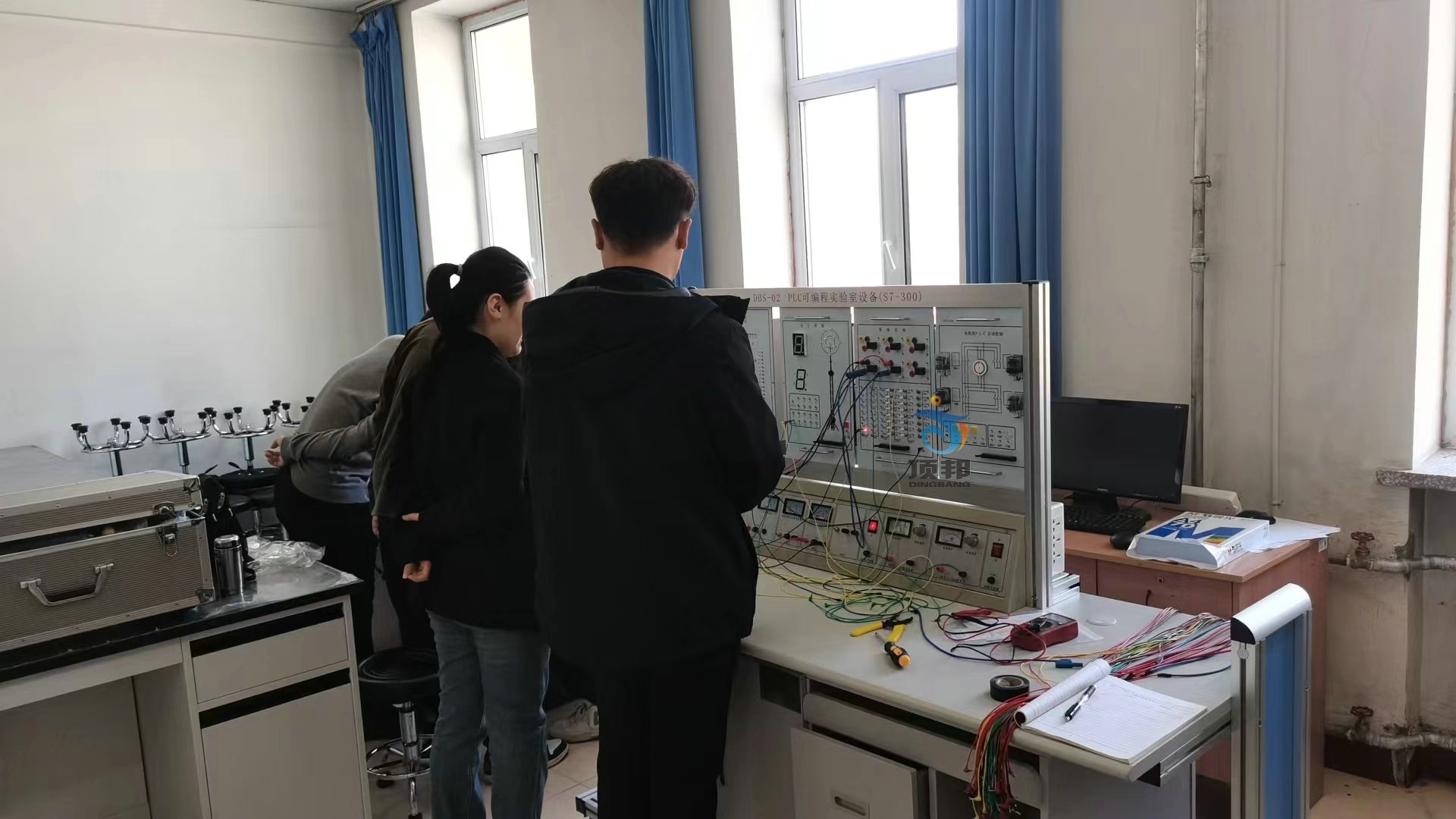

案例產品圖片
一、概述
PLC可編程控制器是以微處理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控制中占據了主導地位，并且不斷發展。根據這一發展形勢，全國各大專院校、各類職業技術學校都將PLC教學納入教學任務，作為電子、電氣以及工業自動化類專業的一門必修棵。PLC可編程實訓系統是根據這一教學要求開發的新一代PLC教學產品，產品采用掛箱式，便于實訓項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。是PLC教學中的理想工具。
二、系統構成
1、PLC可編程控制器實訓臺（演示屏與控制箱構成）
2、PLC可編程控制器實訓演示裝置
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、電腦或手持編程器（用戶自備或代購）
8、★配套PLC可編程多媒體課件教學系統適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。
★1、提供開發單位“PLC可編程多媒體課件教學系統”著作權證書復印件加蓋單位公章；
★2、提供開發單位“授權書”原件并蓋公章；
★3、為了教學的統一性要求PLC可編程多媒體課件教學系統與實訓裝置是同一個生產商！
(包含以下內容):
第1章 常用低壓電器（75頁）
第2章 電氣控制基本環節和典型線路分析（44頁）
第3章 電氣控制系統設計（64頁）
第4章 可編程序控制器的組成與工作原理（31頁）
第5章 可編程序控制器的基本指令（81頁）
第6章 可編程序控制器的功能指令（131頁）
第7章 可編程序控制器的特殊功能模塊（112頁）
第8章 可編程序控制器控制系統的（35頁）
第9章 可編程序控制器的聯網與通信（102頁）
第10章 FX3U系列可編程序控制器介紹（27頁）
第11章 電動機正反轉控制線路新（42頁）
第12章 Z3050搖臂鉆床電氣控制（72頁）
第13章 臥式鏜床控制（60頁）
第14章 銑床電氣控制（57頁）
第15章 橋式起重機的電氣控制（25頁）
第16章 工作臺自動往返PLC控制系統（74頁）
第17章 晝夜報時器PLC控制系統（20頁）
第18章 全自動洗衣機PLC控制系統（36頁）
第19章 廣告牌循環彩燈PLC控制系統（84頁）
第20章 綜合控制系統（55頁）
三、PLC可編程控制器實訓臺控制箱技術指標
1、電源
1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。輸出交流220V工作電壓有高精度電流表與電壓表指示
A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
B組: 直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。
C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。
D組: 0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
E組:恒流源，提供0-20mA恒流源
F組:單相市電輸出，供用戶自備儀器使用。
四、PLC可編程控制器主機掛箱功能、特點
◆PLC主機：輸入：24點 輸出16點
◆型號：西門子S7-300
◆輸出電壓：直流24V，電壓表指示
◆利用應用軟件編程
◆電源輸入：交流220V，50Hz
1）功能包括
◆ 交流電源輸入?yún)^(qū) ◆ PLC主機 、編程電纜
◆ LED發光管、指示燈 ◆ 輸出負載指示
◆ 輸入模擬開關（按鈕和開關） ◆ LED數碼管 、蜂鳴器
◆ 直流穩壓電源5V1A，24V2A ◆ PLC輸入 、輸出端口
2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）PLC主機一般采用西門子主機。如用戶要求時也可配備其他型號主機。
4）實訓臺本身帶有24V2A的電源�？梢灾苯佑糜谳敵鲐�(fù)載或與演示裝置接口或與其它對應裝置相連。
5)雙口接線法 PLC主機與實訓掛箱之間的連接即可采用自鎖采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實訓連接速度，與單一連接法相比具有絕對優越性。
五、實訓桌：鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
六、PLC可編程控制器實訓演示掛箱
該裝置是為了配合PLC可編程控制器實訓臺使用而設計的外接演示裝置。它由LED發光二極管、大型LED數碼管、直流電機、步進電機等執行機構用其他外圍電路模擬實際工業控制過程中的狀態，它形象生動的演示了PLC的整個執行過程。通過該裝置，可以鍛煉學生的動手能力，能夠形象生動的執行機構訓證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。演示掛箱后蓋由鋁合金注塑而成，箱體結構合理，工藝先進，美觀大方。該裝置在演示屏上位置可任意移動、互換。
演示裝置上對PLC的輸入輸出均采用24V電源，5V電源供執行機構中的外圍使用，每套演示裝置主要由十七塊實訓掛箱組成，它們的型號分別為：
1）PLC001 交通信號燈PLC自動控制
2）PLC002 攪拌器的PLC自動控制
3）PLC003 LED數碼管顯示PLC自動控制（實物）
4）PLC004 四層電梯的PLC自動控制（實物）
5）PLC005 加工中心刀具庫選擇控制（實物）
6）PLC006 藝術彩燈造型的PLC控制
7）PLC007 電機的自動控制（實物）
8）PLC008 步進電機的PLC控制（實物）
9）PLC009 模擬電視發射塔 10) PLC010 自動送料裝車系統
11)P LC011自動售貨機
12)PLC012 自動成型系統
13)PLC013 水塔自動供水系統
14)PLC014 郵件自動分揀系統
15)PLC015 自動洗衣機系統
16)PLC016 電鍍系統
17）PLC017 基礎實訓
18）PLC主機：輸入：24點
輸出16點
七、實訓項目
1．與、或、非邏輯功能實訓
2．定時器、計數器功能實訓
3．跳轉、分支功能實訓
4．移位寄存器實訓
5．?dāng)?shù)據處理功能實訓
6．微分、位操作實訓
7．交通信號燈PLC自動控制實訓
8．?dāng)嚢杵鞯腜LC自動控制實訓
9．LED數碼官顯示PLC自動控制實訓
10．四層電梯的PLC自動控制實訓
11．加工中心刀具庫選擇控制實訓
12．藝術彩燈造型的PLC控制實訓
13．電機的自動控制實訓
14．步進電機的PLC控制
15．模擬電視發射塔實訓實訓
16．自動送料裝車系統控制實訓
17．自動售貨機實訓
18．自動成型實訓
19．水塔自動供水控制系統實訓
20．郵件自動分揀實訓
21．自動洗衣機控制系統模擬實訓
22．電鍍過程控制實訓
