| 技術指標 | 說 明 | |||
| 裝置特點 |

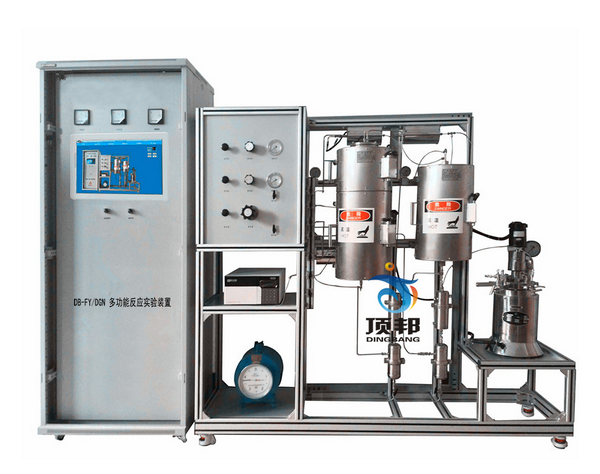

1、本裝置由固定床反應器、流化床反應器及釜式反應器組成，三套系統間可切換操作；應用于反應工程和催化反應工程和催化工程及化工工藝、生化工程、環境保護專業。 2、可進行間歇、連續操作，能夠完成氣-固、固-液、液-液、氣-液-固反應，操作方式多樣化。 3、各溫度控制處實際溫度與設定溫度誤差≦2℃；顯示精度：0.1℃。溫度控制靈活。恒溫區較寬，采用高精度智能化儀表測、控溫；整機流程設計合理，設備安裝緊湊，操作方便，性能穩定，重現性好。 |
|||
| 裝置功能 |
1、了解多功能催化反應實驗裝置的組成及工藝。 2、進行氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。 3、進行加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應的研究。 4、了解液相釜式反應器的基本結構及工作原理。 5、全觸摸集成化控制，高穩定數據傳輸，硬件加密。 |
|||
| 主要配置 | 固定床反應器、流化床反應器、釜式反應器、預熱器、加熱爐、進料泵、冷凝器、氣液分離器、質量流量計、濕式氣體流量計、壓力表、調速電機、溫度傳感器、中央處理器、觸摸屏、高品質鋁合金型材框架。 | |||
| 公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。 電：電壓AC380V，功率8.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 |
|||
| 技術參數 |
1、固定床反應器：φ20×550mm，316L不銹鋼材質；熱電偶套管，φ3mm，內插Φ1mm熱電偶；催化劑裝填量：10-30ml；最高使用壓力，0.2MPa。 2、流化床反應器：稀、濃相段直徑：Φ20mm、高350mm，擴大段直徑：Φ57mm，長200mm；熱電偶套管，Φ3mm，內插Φ1mm熱電偶，316L不銹鋼材質。催化劑裝載量：10-20ml。 3、固定床反應器加熱爐：ф280×550mm，開啟式，加熱功率(三段加熱)各1KW，加熱形式：碳化硅爐管+金屬內襯。內層為保溫層，外層為網孔防護層。最高使用溫度，900℃。 4、流化床反應器加熱爐：ф300×600mm，開啟式，加熱功率(三段加熱)各1KW，加熱形式：碳化硅爐管+金屬內襯。內層為保溫層，外層為網孔防護層。最高使用溫度，900℃。 5、預熱器：不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力：常壓。 6、不銹鋼攪拌釜式反應器，釜容積1.0L，釜加熱功率：1.5KW，攪拌轉速0-500r/min，攪拌電機無級調速。最高實用溫度：200℃，最高使用壓力：0.15Mpa。 7、2 路氣體管路，氣體質量流量控制器控制氣體流量，流量規格：200ml/min，N2標定，準確度：±1%F.S。 8、加料罐:體積500ml，材質：石英玻璃，數量1個。 9、液體混合器：50 ml，材質：304不銹鋼，數量1個。 10、產品冷凝器：316L衛生級不銹鋼，Φ76×200mm（316L內盤管），數量2個。 11、氣液分離器：容積500mL，316L衛生級不銹鋼，數量2個。 12、液體泵：蠕動泵，轉速范圍0.1～50rpm，流量：0.2-10ml/min，4～20mA遠程輸出控制，數量2臺。 13、濕式氣體流量計：額定流量：0.2m3/h，容積：2L，精度：±1%。 14、溫度傳感器：K熱電偶，顯示分度0.1℃。 15、管路閥門：316L不銹鋼精密卡套管和閥門。 16、節能環保冷凝系統：溫度范圍-10～20℃，容積5L，控溫精度±0.5℃，帶循環水泵。 17、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。 18、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 19、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 20、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。 21、額定電壓：380V，總功率：8.0kW。 22、外形尺寸：2000×600×1900mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 23、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 24、設備報警系統：對設備設置急停按鍵，同時可以實現終端報警。報警范圍包括模擬量，開關量的上下限、閥值等狀態進行設置報警。 25、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 氣體流量 | 氣體質量流量控制器 | 觸摸屏 | 閥控 | |
| 液體加入量 | 蠕動泵 | 觸摸屏 | 轉速調節 | |
| 固定床預熱溫度 | K型熱電偶 | 觸摸屏 | 調壓模塊 | |
| 固定床加熱爐溫度 | K型熱電偶 | 觸摸屏 | 調壓模塊 | |
| 固定床反應溫度 | K型熱電偶 | 觸摸屏 | 無 | |
| 流化床預熱溫度 | K型熱電偶 | 觸摸屏 | 調壓模塊 | |
| 流化床加熱爐溫度 | K型熱電偶 | 觸摸屏 | 調壓模塊 | |
| 流化床反應溫度 | K型熱電偶 | 觸摸屏 | 無 | |
| 釜式反應器溫度 | K型熱電偶 | 觸摸屏 | 調壓模塊 | |
| 反應壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 | |
友情提示：
1、貨品驗收：閣下收貨時請檢查多功能反應實驗裝置的貨品外觀，核實多功能反應實驗裝置的數量及配件，拒收處于受損狀態的多功能反應實驗裝置；
2、質保：頂邦將為閣下提供多功能反應實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對多功能反應實驗裝置的免費維修，超出條件承諾時提供對多功能反應實驗裝置的有償維修；
3、退換貨：閣下單方面原因?qū)е碌亩喙δ芊磻?yīng)實驗裝置選型錯誤或多功能反應實驗裝置購買數量錯誤，造成多功能反應實驗裝置的退換貨要求，將不被接受；
4、貨期：多功能反應實驗裝置的發貨期為參考值，如您需要了解多功能反應實驗裝置的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對多功能反應實驗裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關多功能反應實驗裝置的咨詢。
