| 技術指標 | 說 明 | |||
| 裝置功能 |

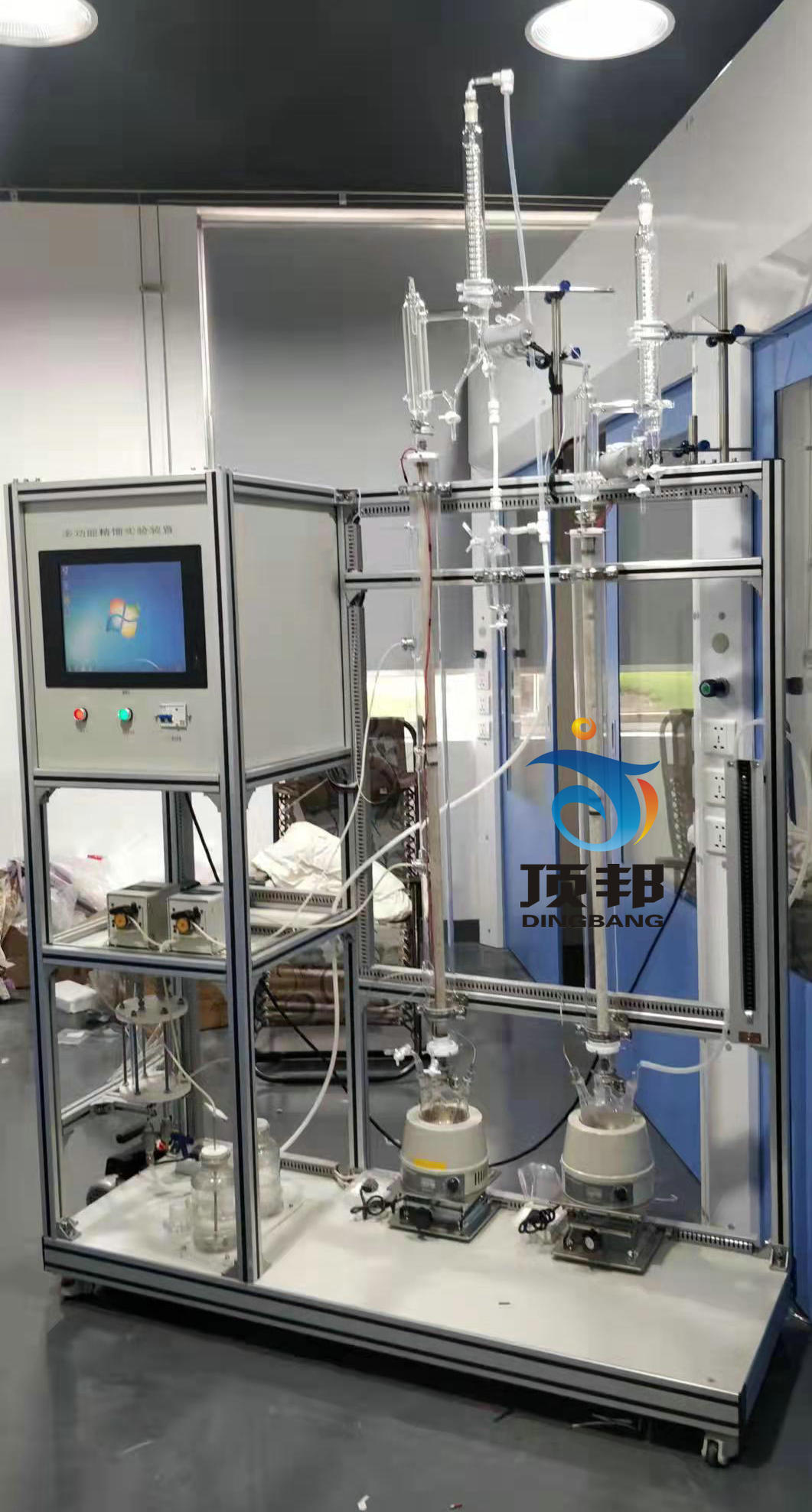

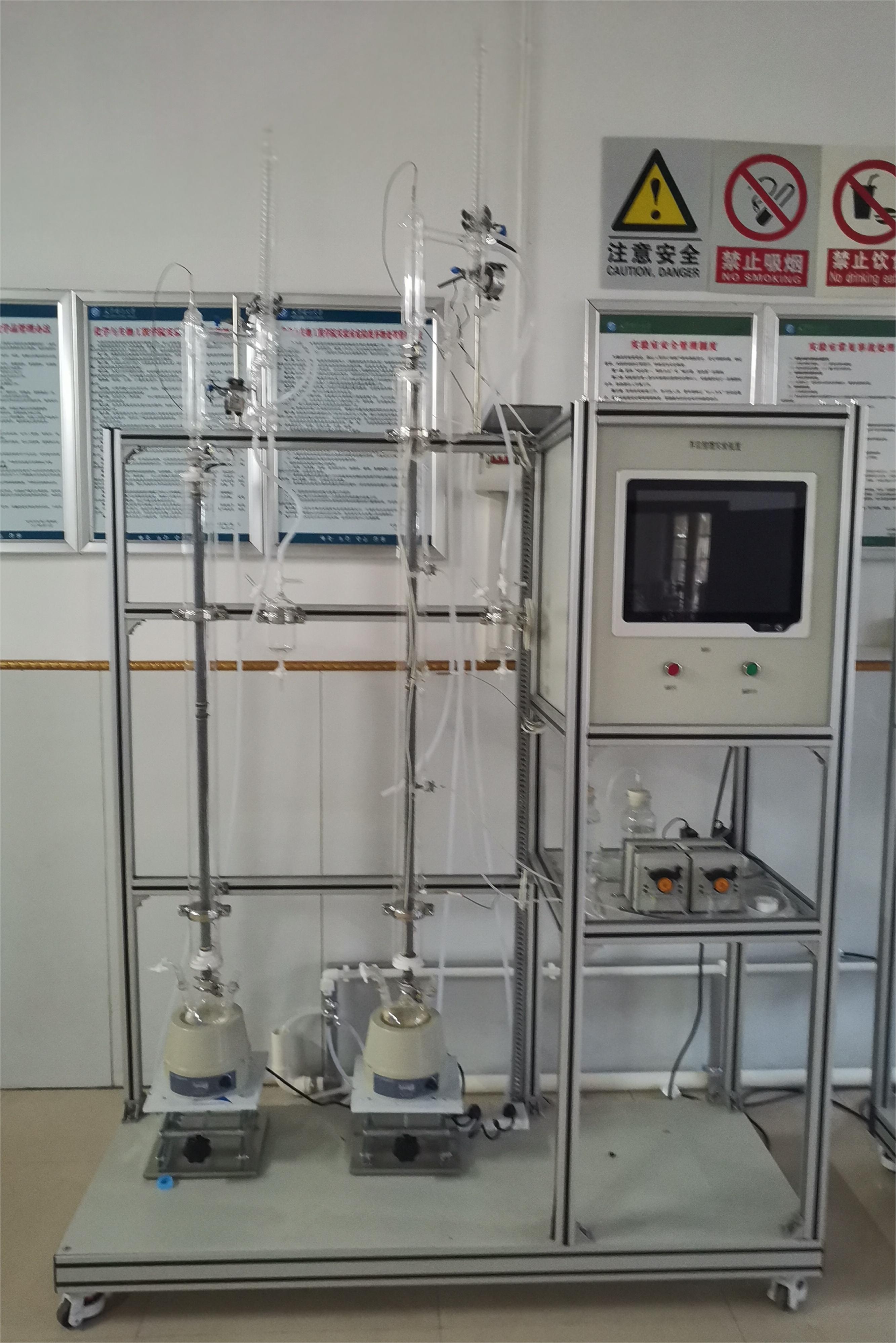

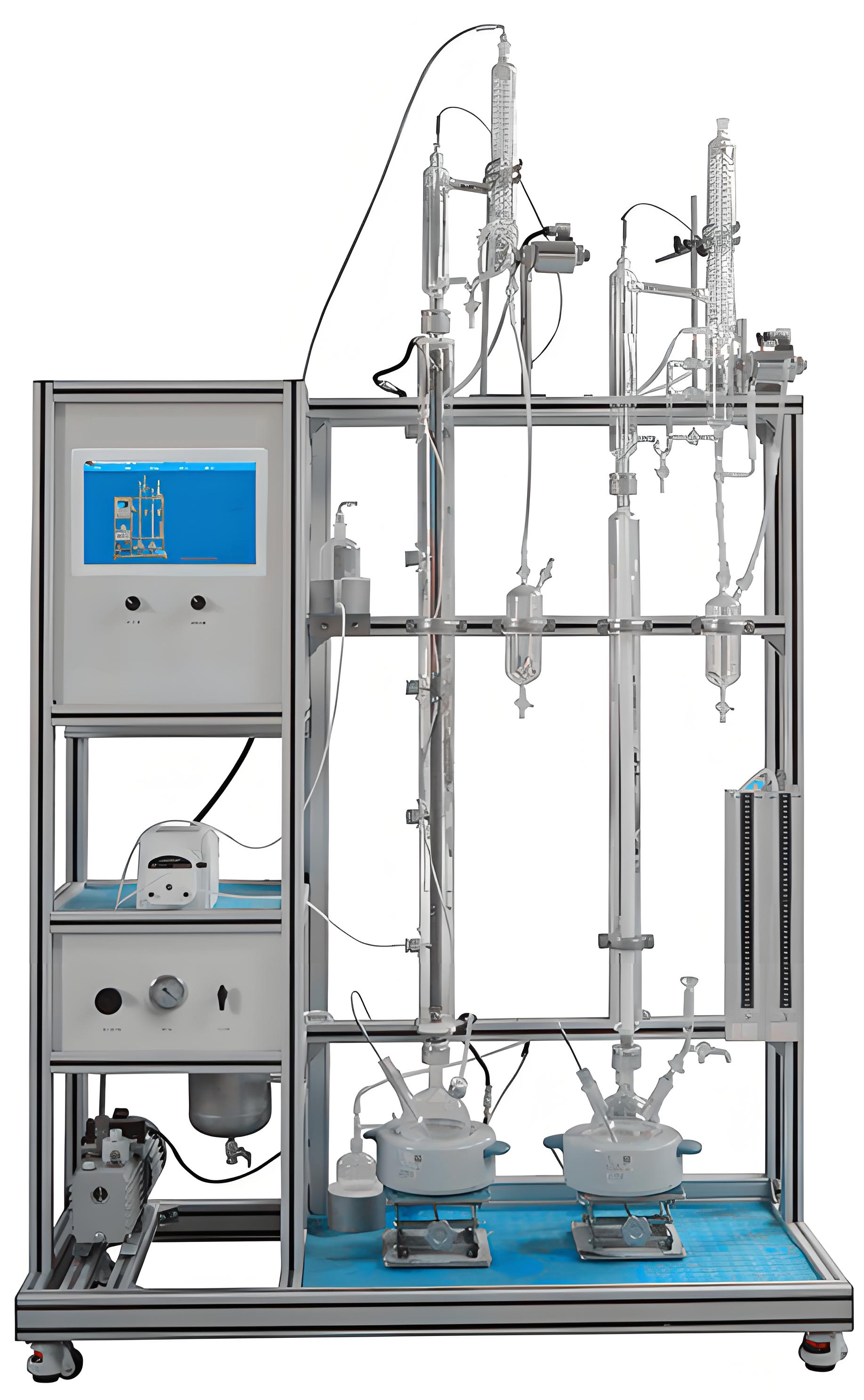

1、用于各種有機物質的精制分離，裝置有兩個塔，一個為無側口的玻璃塔體，另一個為有五個側口的玻璃塔體，配有擺錘式的回流塔頭，既可以實現連續操作，又可以進行間歇操作，既可采用分相回流，又可采用混相回流。 2、可實現反應精餾、萃取精餾、普通常減壓精餾等操作。 3、裝置能完成不同回流比操作，考察回流比對產物分布、分離效率的影響。 4、全觸摸集成化控制，高穩定數據傳輸，硬件加密。 |
|||
| 主要配置 | 玻璃雙精餾塔、玻璃塔釜、玻璃冷凝器、油水分離器、加熱器、流量計、U型壓力計、溫度傳感器、真空系統、中央處理器、觸摸屏、高品質鋁合金型材框架。 | |||
| 公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?br />
液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。 電：電壓AC220V，功率2KW，標準單相三線制。 |
|||
| 技術參數 |
1、雙玻璃填料塔，塔體直徑φ20mm，塔1：高1400mm，塔2：高1200mm。不銹鋼φ2×2mmθ網環填料，塔體外壁二段透明導電膜加熱保溫，塔釜容積500ml。雙塔可獨立操作。 2、雙預熱器與控溫系統，溫度與塔頂回流自控，塔頂、塔釜測溫獨立數字顯示。 3、塔1：五側口，塔2：無側口，塔體外壁2段導電膜加熱保溫，塔1和塔2均有溫度與回流自控，塔1和塔2的塔頭為蛇管冷凝器，擺錘式回流結構和蛇管冷凝器油水分相器結構。 4、蠕動泵2臺，外控功能：轉速控制，方向控制，啟�？刂�。轉速范圍：0.1-50rpm。轉速分辨率：0.1rpm。流量范圍: 0.01-30ml/min。 5、250ml高位玻璃加料瓶，液體轉子流量計：范圍2.5～25ml/min ，數量2套。 1、 真空系統：含真空泵、緩沖罐，閥門、壓力計等。 2、 加熱器：功率300W，集成控制。 3、 溫度傳感器：Pt100，顯示分度0.1℃。 9、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。 10、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 11、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 12、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。 13、額定電壓：220V，總功率：2.2kW。 14、外形尺寸：1500×550×2300mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 15、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 16、配數據采集軟件一套，在線工業組態軟件一套。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 回流比 | 回流比繼電器 | 觸摸屏 | 回流比控制器 | |
| 精餾1塔釜溫度 | PT100鉑電阻 | 觸摸屏 | 調壓模塊 | |
| 精餾1塔節 | PT100鉑電阻 | 觸摸屏 | 無 | |
| 精餾1塔頂 | PT100鉑電阻 | 觸摸屏 | 無 | |
| 精餾2塔釜溫度 | PT100鉑電阻 | 觸摸屏 | 調壓模塊 | |
| 精餾2塔節溫度 | PT100鉑電阻 | 觸摸屏 | 無 | |
| 精餾2塔頂溫度 | PT100鉑電阻 | 觸摸屏 | 無 | |
友情提示：
1、貨品驗收：閣下收貨時請檢查多功能精餾實驗裝置的貨品外觀，核實多功能精餾實驗裝置的數量及配件，拒收處于受損狀態的多功能精餾實驗裝置；
2、質保：頂邦將為閣下提供多功能精餾實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對多功能精餾實驗裝置的免費維修，超出條件承諾時提供對多功能精餾實驗裝置的有償維修；
3、退換貨：閣下單方面原因導致的多功能精餾實驗裝置選型錯誤或多功能精餾實驗裝置購買數量錯誤，造成多功能精餾實驗裝置的退換貨要求，將不被接受；
4、貨期：多功能精餾實驗裝置的發貨期為參考值，如您需要了解多功能精餾實驗裝置的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對多功能精餾實驗裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關多功能精餾實驗裝置的咨詢。
