可編程控制器實驗箱，PLC可編程控制器實驗箱
2025-10-11 07:37PLC可編程控制器實驗箱是集成PLC主機、輸入輸出模塊、實驗面板與軟件的教學設備，主要用于高校教學及工業自動化培訓，支持模塊化擴展與多種工業場景模擬實驗。
一、核心特點
模塊化設計
實驗箱采用模塊化結構，包含PLC主機模塊和多個獨立實驗?zāi)K（如開關量輸入、繼電器輸出、模擬負載等）。各模塊間通過鍍金孔或?qū)Ь�連接，用戶可按需擴展或更換模塊，適應不同實驗需求。
例如，三菱FX系列或西門子S7系列PLC主機模塊可靈活選配，實驗?zāi)K支持自主硬件擴展，為系統升級提供便利。
兼容多品牌PLC主機
實驗箱兼容三菱、西門子、歐姆龍等多品牌PLC主機（如三菱FX1N-40MR、西門子S7-200CPU224），滿足不同教學場景的需求。
用戶可根據教學大綱或項目要求選擇主機型號，無需更換實驗?zāi)K。
實物產品集成
實驗箱集成步進電機、直流電機、繼電器陣列及十二種傳感器（如霍爾開關、溫度傳感器），可模擬機械手、四層電梯等13項工業場景實驗。
例如，通過步進電機控制轉盤位置，結合霍爾開關實現自動定位誤差糾正，貼近實際工業應用。
組態軟件支持
配備MCGS工控組態軟件，支持PLC基本指令練習、多個PLC實際應用的模擬實驗及實物實驗。
組態棒圖可動態跟蹤實驗過程，實驗對象形象逼真，接近工業現場實際應用，幫助學生快速掌握PLC技術。
一、產品特點

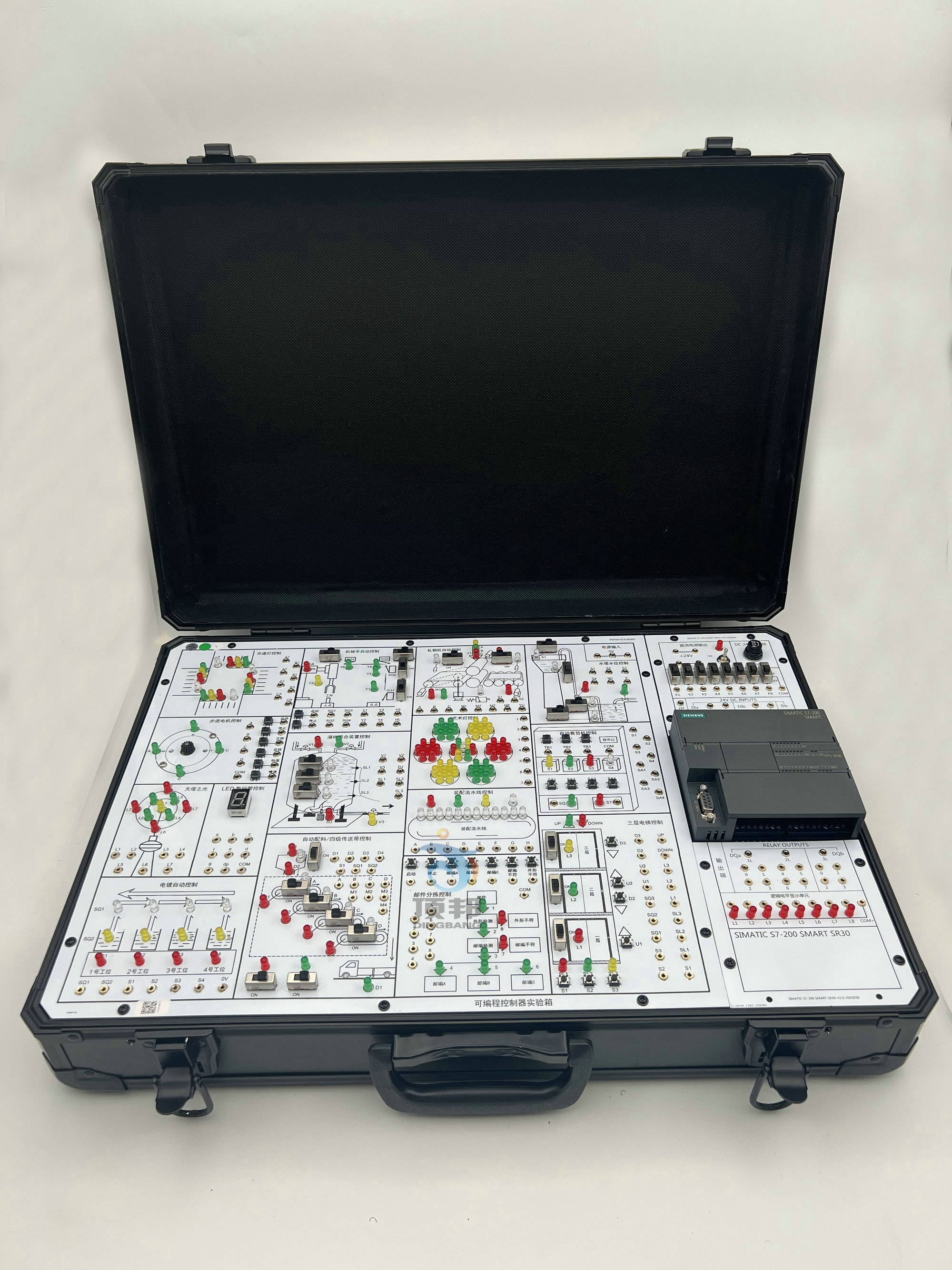

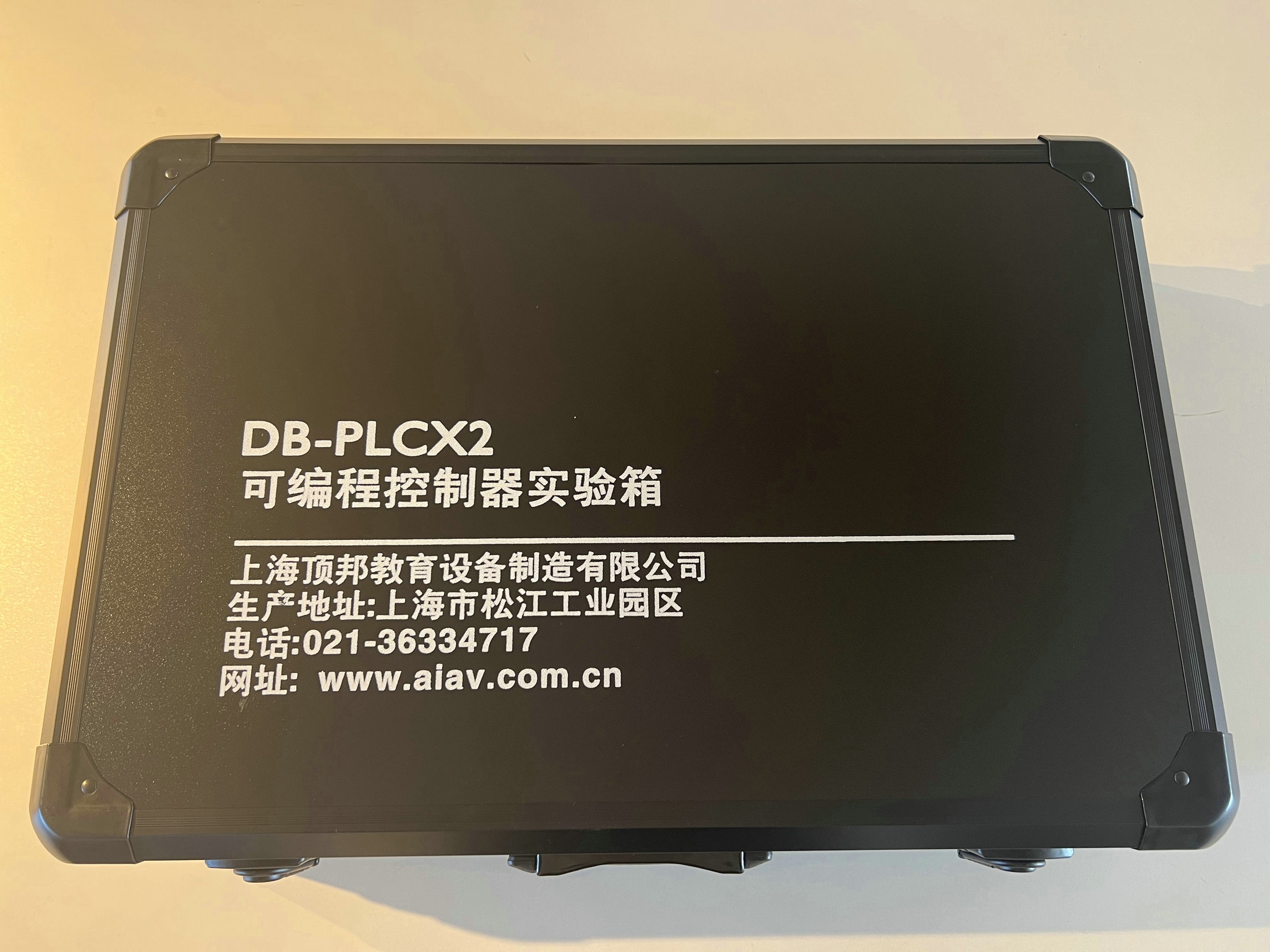

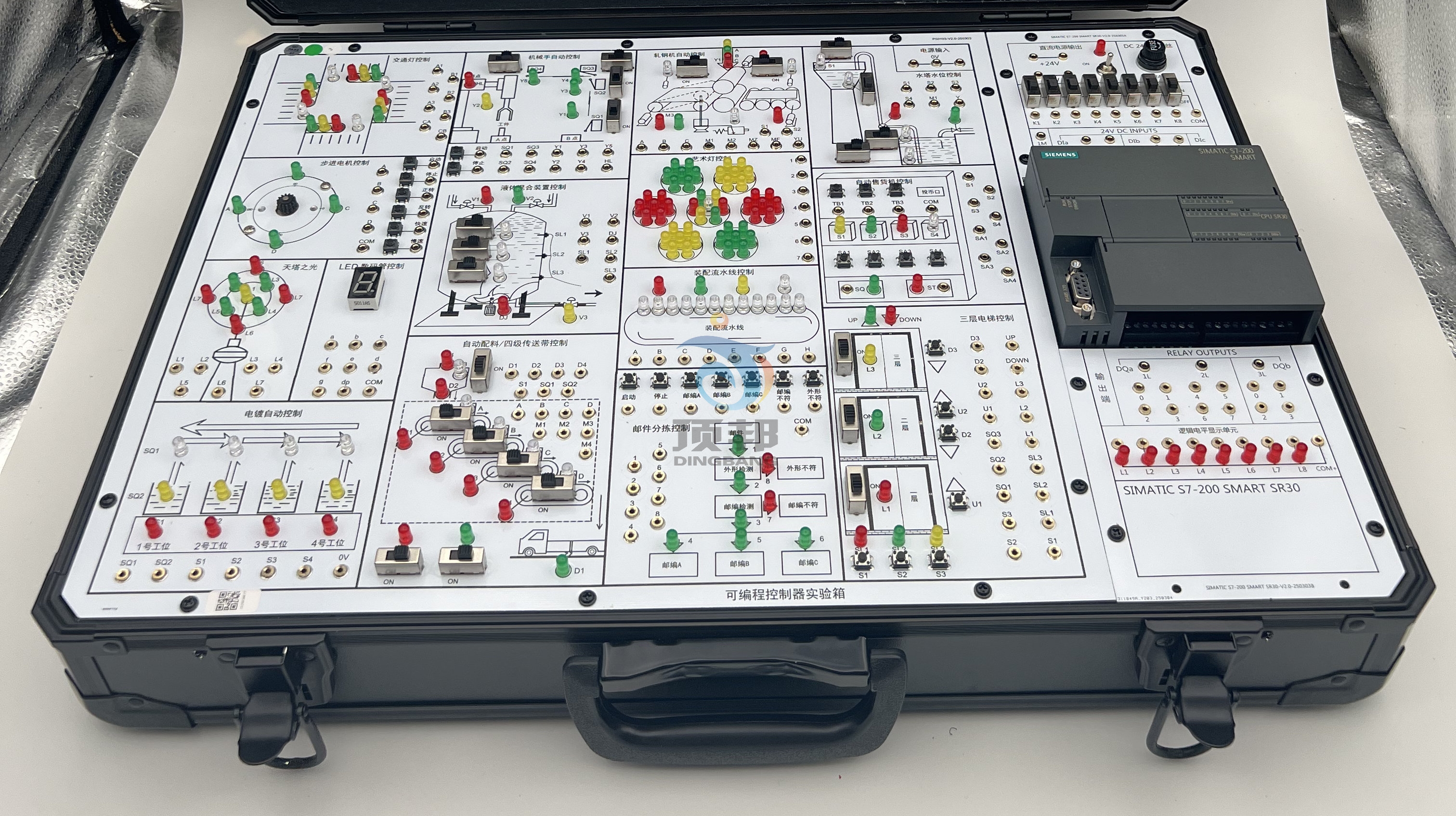

（1）DB-PLCX2可編程控制器實驗箱是我公司根據當前教學需要開發出的新型實驗箱。該實驗箱將實驗?zāi)K集中在一塊板上，實驗?zāi)K比以往的實驗臺設計更加緊湊、合理，實驗項目也更加豐富。
（2）可編程控制器實驗箱的實驗項目由基本的指令實驗，基本常用電路實驗、模塊綜合實驗三部分組成。在實驗項目設計開發中充分征求和考慮到用戶的意見和要求，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
（3）在可編程控制器實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
（4）該可編程控制器實驗箱是我公司首次采用主機和實驗?zāi)K分離模式，可以方便的更換主機。
二、技術性能
1、輸入電源：AC: 220V 50HZ
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機：
S7-200 SMART SR30 （AC/DC/繼電器）集成18輸入/12輸出；內置1個RS485 通訊/編程口；內置標準TCP/IP以太網接口，方便與可與計算機通訊及組網，無需另配PPI下載電線和網絡模塊�？蓴U(kuò)展通用microSD卡。
三、實驗內容
可完成六類基本指令實驗:
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/復位及脈沖指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
可完成十七個模塊控制實驗項目：
1、天塔之光
2、交通燈自動控制
3、交通燈手動控制
4、四相步進電機控制（實物控制）
5、液體混合裝置自動控制
6、裝配流水線控制
7、水塔水位控制
8、機械手自動控制
9、LED數碼管控制
10、四級傳送帶控制
11、自動送料控制
12、自動售貨機控制
13、三層電梯控制
14、郵件分揀控制
15、軋鋼機自動控制
16、電鍍自動控制
17、自控成型機
實驗箱配合指導書可撐握下列指令的應用,清單如下：
基本指令
1.取指令2.取反指令3.與指令4.與非指令5.或指令6.或非指令7.輸出指令8.求反輸出指令9.電路塊與指令10.電路塊或指令11.定時器指令12.計數器指令
功能指令:
1 空操作指令2. 結束指令3. 互鎖指令4. 互鎖清除指令5. 跳轉指6.跳轉結束指令7. 鎖存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定時器指令13. 可逆計數器指令14. 通道數據比較指令15. 數據傳送指令16. 數據求反傳送指令17.置位進位位指令18. 復位進位位指令19. 加法指令20. 減法指令21. 乘法指令22. 除法指令23. 十進制數轉換為二進制數指令24. 二進制數轉換為十進制數指令25. 譯碼指令26. 編碼指令等。
*實驗箱配有實驗指導資料,連接線等附件,免費提供軟件及實驗程序。
