其次，我們來看一下繼電器的保護特性。繼電器的保護特性主要包括過載保護、短路保護、過熱保護等。過載保護是指當繼電器的電流超過其額定值時，能夠自動斷開電路，以防止設備損壞；短路保護是指當電源電壓或線路出現短路時，能夠自動斷開電路，以防止電氣火災；過熱保護是指當繼電器的工作溫度超過其額定值時，能夠自動斷開電路，以防止設備損壞。這些保護特性對于提高設備的安全性和可靠性具有重要作用。
接下來，我們來介紹一下繼保實驗裝置。繼保實驗裝置是一種用于測試和評估繼電器性能的設備，主要包括測試儀器和實驗設備兩部分。測試儀器主要是用來測量和顯示繼電器的各項參數，如觸點容量、動作時間、返回時間、動作周期等；實驗設備主要是用來模擬實際工作環境，如電源電壓、線路阻抗、負載電流等。通過使用繼保實驗裝置，我們可以更加準確地測試和評估繼電器的性能，從而選擇出最適合的繼電器產品。
最后，我們來總結一下繼電器特性及繼保實驗裝置的重要性。繼電器的特性和性能直接影響到其在實際應用中的效果，而繼保實驗裝置則是評估和測試繼電器性能的重要工具。因此，我們需要深入理解和掌握繼電器的特性和性能，以及如何使用實驗裝置進行測試和評估，這樣才能更好地選擇和使用繼電器產品，提高設備的安全性和可靠性。

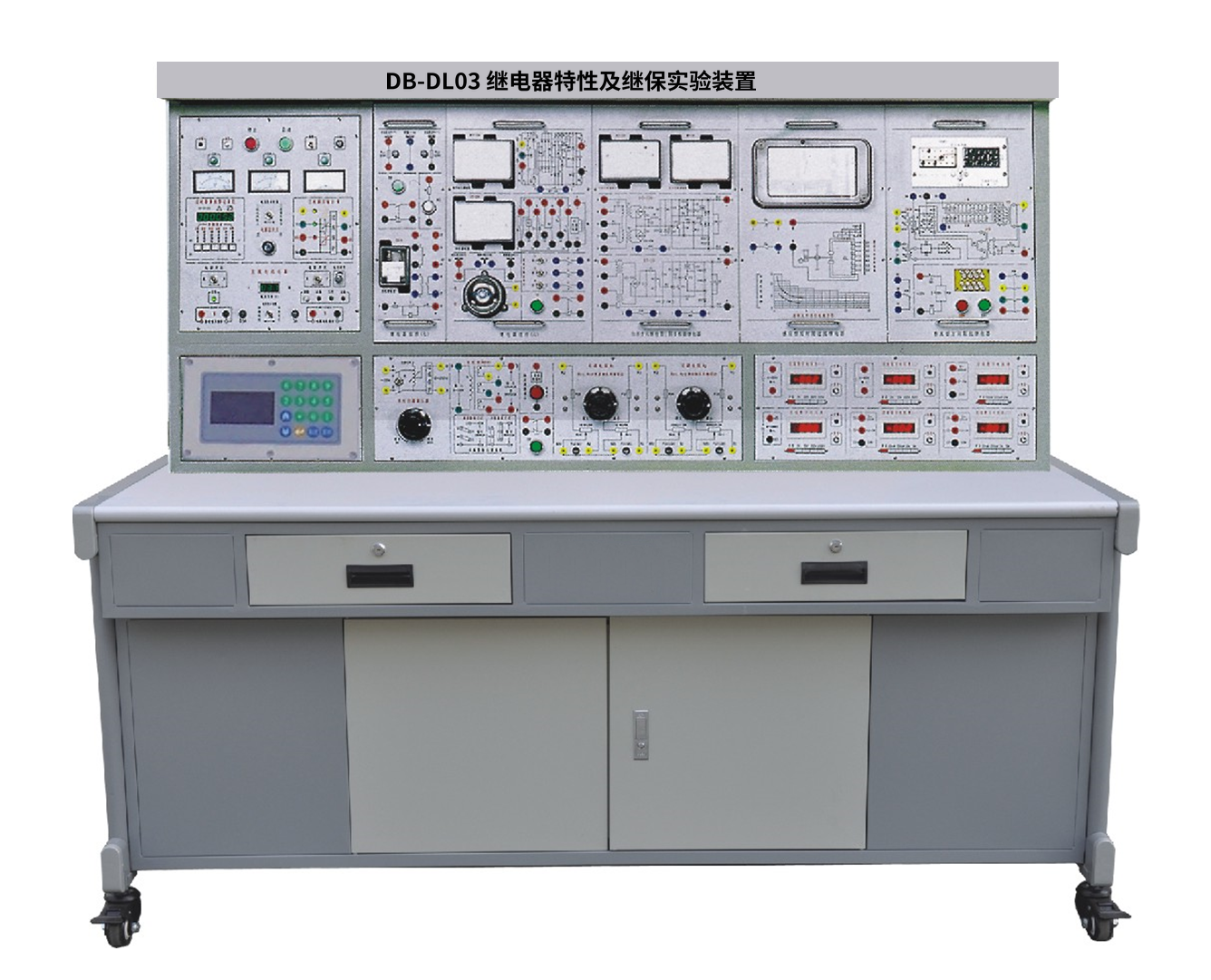

DB-DL03 繼電器特性及繼保實驗裝置
DB-DL03繼電器特性及繼保實驗裝置綜合了目前高等院�！独^電保護》、《工廠供電》等多門專業課程中的教學內容，結合生產實際應用和發展，設計開發的新型實驗裝置。繼電器特性及繼保實驗裝置能滿足對發電廠、變電所及工廠中常用的繼電器進行操作，能以真實直觀的實驗教學形式對學生進行專業技能訓練。本裝置特點是將多門課程的教學內容有機地整合而開發成的經濟型實驗裝置，它具有設備器件利用率高，實驗教學系統性強，占用實驗場地少，性能價格比高等優點。
一、裝置的配備及要求
繼電器特性及繼保實驗裝置將實驗所需的交流電源、高壓直流電源、交流測量儀表、直流測量儀表、電子秒表、各種規格的負載電阻及各種規格的繼電器等有機地結合在一起，配套齊全。
二、實驗項目
1.電流繼電器特性實驗
2.電壓繼電器特性實驗
3.電磁型時間繼電器實驗
4.信號繼電器特性實驗
5.中間繼電器特性實驗
6.多種繼電器配合實驗
7.BCH-2差動繼電器實驗
8.功率方向繼電器特性實驗
9.整流型方向阻抗繼電器特性實驗
10.6～10kV線路過電流保護實驗
11.低電壓啟動過電流保護及過負荷保護實驗
12.發電機過電壓保護實驗
13.功率方向過流保護實驗
三．技術性能
1. 輸入電源：三相四線 380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3. 裝置容量：＜1.5kVA
4. 外形尺寸：187cm×73cm×166cm
5. ★配套電力系統繼電保護多媒體課件教學系統適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。
★1、提供開發單位“電力系統繼電保護多媒體課件教學系統”著作權證書復印件加蓋單位公章；
★2、提供開發單位“授權書”原件并蓋公章；
★3、為了教學的統一性要求電力系統繼電保護多媒體課件教學系統與實訓裝置是同一個生產商！
(包含以下內容):
第1章 緒論（57頁）
第2章 電網的電流保護（65頁）
第3章 方向性電流保護（41頁）
第4章 零序電流保護（46頁）
第5章 小電流接地系統的單相接地保護（19頁）
第6章 距離保護的基本原理（73頁）
第7章 距離保護的整定計算（24頁）
第8章 距離保護的振蕩閉鎖（49頁）
第9章 距離保護特殊問題的分析（12頁）
第10章 工頻故障分量距離保護（11頁）
第11章 輸電線路縱聯保護（77頁）
第12章 自動重合閘演示文稿（34頁）
第13章 變壓器保護（58頁）
第14章 發電機的繼電保護（50頁）
第15章 母線保護（20頁）
四．配置清單
| 序號 | 編號 | 名 稱 | 數 量 |
| 1 | JT01 | 電源控制屏及實驗儀表 | 1 件 |
| 2 | JT02 | 實驗桌 | 1 件 |
| 3 | ZB01 | 斷路器觸點及控制回路模擬箱 | 1 件 |
| 4 | ZB03 | 數字式電秒表及開關組件 | 1 件 |
| 5 | ZB05 | 光字牌組件 | 1 件 |
| 6 | ZB11 | 繼電器組件（一） | 1 件 |
| 7 | ZB14 | 繼電器組件(四) | 1 件 |
| 8 | ZB15-2 | 繼電器組件(五) | 1 件 |
| 9 | ZB16 | 繼電器組件(六) | 1 件 |
| 10 | ZB17 | 繼電器組件（七） | 1 件 |
| 11 | ZB18 | 繼電器組件（八） | 1 件 |
| 12 | ZB19 | 重合閘繼電器及控制部件 | 1 件 |
| 13 | ZB20 | 差動繼電器 | 1 件 |
| 14 | ZB41 | 可調電阻箱（一） | 1 件 |
| 15 | ZB42 | 可調電阻箱（二） | 1 件 |
| 16 | ZB43 | 可調電阻箱（三） | 1 件 |
| 17 | ZB44 | 可調電阻箱（四） | 1 件 |
| 18 | ZBT71 | 功率方向、同步檢查繼電器 | 1 件 |
| 19 | ZBT72 | 感應型反時過流繼電器 | 1 件 |
| 20 | ZBT73 | 整流型方向阻抗繼電器 | 1 件 |
| 21 | ZBT75 | 相位表及開關組件 | 1 件 |
| 22 | XJT02 | 萬能轉換開關組件 | 1 件 |
| 23 | XJT01 | 高可靠實驗連接線及配件 | 1 套 |
