電動汽車充電設備實訓臺，交直流充電原理實訓平臺
2025-10-11 07:28

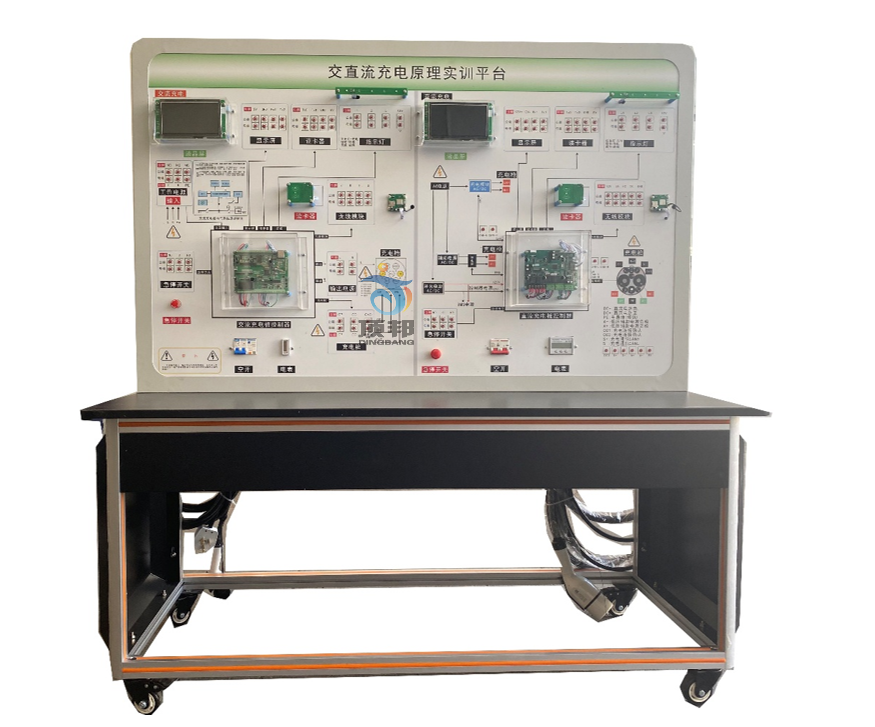

DB-QC112 交直流充電原理實訓平臺
2、交直流充電原理實訓平臺交流充電樁配套漏電保護器、集成式充電控制模塊、刷卡模塊、充電狀態指示燈、急停開關、交流充電器等實物。面板噴繪有交流充電原理示意圖和充電樁標準參數值，可與實物配套進行充電原理教學訓練；
3、教學實訓任務
交流/直流充電樁結構原理認知；
交流/直流充電樁充電操作方法；
交流充電樁 cc 信號測量；
交流充電樁集成式控制模塊的結構組成工作原理認知；
直流充電 CAN、CC1、S-、S+、A-、A+、PE 等信號的測量。
4、配置清單
漏電保護器 1 套；
輔助電源 1 套；
充電控制模塊 1 套；
DC+DC-高壓接觸器 1 套；
顯示器 1 套；
CAN 電源模塊 1 套；
直流充電槍 1 套；
急停開關 2 套；
漏電保護器 1 套；
集成式充電控制模塊 1 套；
刷卡模塊 1 套；
充電狀態指示燈 1 套；
交流充電器 1 套；
一體化全鋁合金型材搭建的移動臺架（1600×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板）1 套；
5、產品規格參數要求
5.1 設備尺寸（長×寬×高）：1600×700×1700mm；
5.2 工作電壓：AC220V 50Hz；
5.3 直流模塊：3200W；
5.4 交流充電模塊：7000W。
6.交直流充電原理實訓平臺設備框架采用40×40/40×40R一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,沖壓成形的左右圓弧臺面經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
7.交直流充電原理實訓平臺設備上箱采用冷板沖壓成形，左右上側圓弧設計，背面帶雙開維修門，便于維護與保養。
