國標交流充電智能實訓平臺，充電系統實訓臺
2025-10-15 07:46國標交流充電智能實訓臺
國標交流充電智能實訓臺、交流充電樁的高低壓電路檢測、維修技能考核；

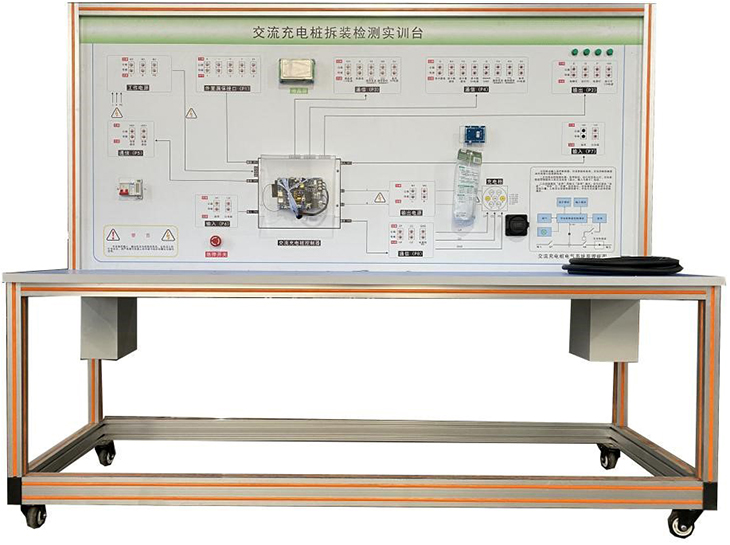

1、實訓臺以國標充電系統的基礎上，將交流慢充接口、慢充線束、車載充電機、動力電池、等電路平面化，關鍵信號均能進行測量，關鍵元件和電路均可以設置故障。
2、實訓臺配備交流充電系統電路原理圖板，在高壓線束保護層內布置發光二極管燈帶，通電后可通過LED燈帶顯示電流的方向。

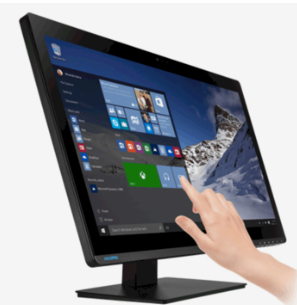

3、系統配套不小于24寸Windows系統觸控一體機，內置國標充電系統人機交互軟件，可實時顯示充電電壓、電流、電量消費金額以及充電樁故障代碼等信息。
4、具備充電信息顯示功能，詳細顯示充電系統輸出狀態、輸出電流、充電溫度、輸出電壓、CP頻率、CP占空比、CP電壓、充電時間、充電電量、消費金額、故障代碼等信息。
5、開始充電界面可選擇自動充滿、按電量充電、按時間充電、按金額充電模式，同時具備車輛3D動態旋轉功能；
6、具備故障查詢功能，通過充電樁圖標綠色和紅色狀態體現充電樁故障狀態；
7、充電系統人機交互界面具備故障設置和資料查詢功能，可對充電系統內部CP電路、智能電表、工作狀態指示燈、刷卡器、溫度傳感器等電路進行故障設置。
8、充電系統主板具備CAN總線接口、電表通訊接口、刷卡計費通訊接口、PC通訊接口、交流電壓快速測量模塊、急停檢測接口、溫度檢測接口、CP信號接口、隔離網絡接口、4G模塊通訊電路接口、藍牙接口、WIFI接口等；
9、工作電源：AC220V
10、充電功率：約7KW
11、配備安卓+Windows雙模故障設置系統，該系統以安卓(Android)系統與無線網絡(WIFI)為基礎，將智能化故障設置和考核系統設計成可在任意安卓(Android)系統的智能手機上運行的APP軟件，利用手機或PC電腦擁有的WIFI組網功能與裝有遠程故障設置控制系統模塊的實訓臺或示教板進行無線通訊設故；故障點不少于8個

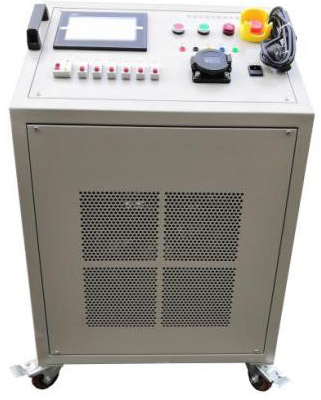

12、通過大功率鋁殼電阻模擬整車負載進行交流充電，充電樁不接入車輛也可實現正常充電過程，模擬負載鋁殼電阻不少于4件，可實現3、5A和7A兩種充電功率切換。
一、★教學任務
能夠根據充電樁銘牌或充電槍頭判斷充電樁的功率;
能夠熟練掌握充電樁內部結構與各元器件連接狀態;
能夠掌握充電樁內部各器件工作原理其各模塊間的作用;
掌握充電樁的工作原理及控制原理;
能夠根據充電樁各項數據流變化對一般常見故障進行分析;
直流電表通訊不良的故障診斷與分析;
接觸器通訊不良的故障診斷與分析;
應急控制通信不良的故障診斷與分析;
充電過溫的故障診斷;
能夠熟練掌握充電樁的通訊原理。
二、★實訓項目
項目一高壓作業安全操作
項目二新能源汽車充電方式
項目三新能源汽車充電
項目四充電樁無法充電
項目五電表無顯示
項目六充電樁無法充電
