P-V-T關系測定儀，CO2 P-V-T關系測定儀
2025-10-13 08:04P-V-T關系測定儀是一種用于精確測定物質（如二氧化碳）在壓力（P）、體積（V）和溫度（T）變化下特性的實驗設備，其核心功能、技術參數、應用場景及優勢如下：
一、核心功能
P-V-T關系測定：
能夠在P-V坐標系中精確繪制出不同溫度點（如20℃、27℃、31.1℃和50℃）的等溫曲線。
通過與標準試驗曲線及理論方程（如克拉貝隆方程和范德瓦爾方程）的對比，深入剖析其中的差異原因。
臨界狀態觀測與參數測定：
觀察物質在臨界狀態附近的氣液兩相模糊現象、氣液整體相變現象。
測定物質的臨界參數，如臨界壓力（Pc）、臨界體積（Vc）、臨界溫度。
將實驗所得的臨界體積值與理想氣體狀態方程及范德瓦爾方程的理論值進行比較，簡述差異原因。
飽和蒸汽與飽和液體特性研究：
測量不同壓力條件下飽和蒸汽和飽和液體的比容（或密度）。
測定飽和溫度與飽和壓力的對應關系，為相關領域的科學研究提供數據支持。
汽液兩相轉變過程觀測：
通過觀察凝結和汽化過程，以及臨界狀態附近汽液兩相的模糊現象，有助于深入理解物質狀態轉變的微觀機制。
二、技術參數
操作溫度范圍：覆蓋-5℃至100℃，滿足不同實驗需求。
壓力測量范圍：最高可達10MPa（部分型號更高，如60MPa），確保實驗數據的準確性。
溫度顯示分辨率：0.1℃，控溫精度達到±0.5℃，滿足精確實驗需求。
耐壓承限：高壓玻璃管及設備耐壓承限達到11MPa，并保持狀態15分鐘以上，確保實驗安全。
電氣性能：工作電壓為220V，功率為1.6KW（部分型號可能有所不同），確保設備穩定運行。
三、應用場景
熱力學課程教學：
幫助學生理解物質狀態變化規律，將抽象的熱力學概念轉化為具體的實驗現象。
通過觀察臨界狀態下的“乳光現象”和“整體相變現象”，增強學生對臨界狀態的感性認識。
科學研究：
為熱力學、相變理論等領域的研究提供實證基礎。
通過精確測定物質的P-V-T關系，深入分析實際測量與理論預測之間的差異根源。
工業應用：
為化工、石油、地礦、能源等領域的工藝優化提供數據支持。
通過測定不同壓力條件下飽和蒸汽和飽和液體的比容（或密度），優化工業過程中的熱交換效率。
一、核心功能
P-V-T關系測定：
能夠在P-V坐標系中精確繪制出不同溫度點（如20℃、27℃、31.1℃和50℃）的等溫曲線。
通過與標準試驗曲線及理論方程（如克拉貝隆方程和范德瓦爾方程）的對比，深入剖析其中的差異原因。
臨界狀態觀測與參數測定：
觀察物質在臨界狀態附近的氣液兩相模糊現象、氣液整體相變現象。
測定物質的臨界參數，如臨界壓力（Pc）、臨界體積（Vc）、臨界溫度。
將實驗所得的臨界體積值與理想氣體狀態方程及范德瓦爾方程的理論值進行比較，簡述差異原因。
飽和蒸汽與飽和液體特性研究：
測量不同壓力條件下飽和蒸汽和飽和液體的比容（或密度）。
測定飽和溫度與飽和壓力的對應關系，為相關領域的科學研究提供數據支持。
汽液兩相轉變過程觀測：
通過觀察凝結和汽化過程，以及臨界狀態附近汽液兩相的模糊現象，有助于深入理解物質狀態轉變的微觀機制。
二、技術參數
操作溫度范圍：覆蓋-5℃至100℃，滿足不同實驗需求。
壓力測量范圍：最高可達10MPa（部分型號更高，如60MPa），確保實驗數據的準確性。
溫度顯示分辨率：0.1℃，控溫精度達到±0.5℃，滿足精確實驗需求。
耐壓承限：高壓玻璃管及設備耐壓承限達到11MPa，并保持狀態15分鐘以上，確保實驗安全。
電氣性能：工作電壓為220V，功率為1.6KW（部分型號可能有所不同），確保設備穩定運行。
三、應用場景
熱力學課程教學：
幫助學生理解物質狀態變化規律，將抽象的熱力學概念轉化為具體的實驗現象。
通過觀察臨界狀態下的“乳光現象”和“整體相變現象”，增強學生對臨界狀態的感性認識。
科學研究：
為熱力學、相變理論等領域的研究提供實證基礎。
通過精確測定物質的P-V-T關系，深入分析實際測量與理論預測之間的差異根源。
工業應用：
為化工、石油、地礦、能源等領域的工藝優化提供數據支持。
通過測定不同壓力條件下飽和蒸汽和飽和液體的比容（或密度），優化工業過程中的熱交換效率。

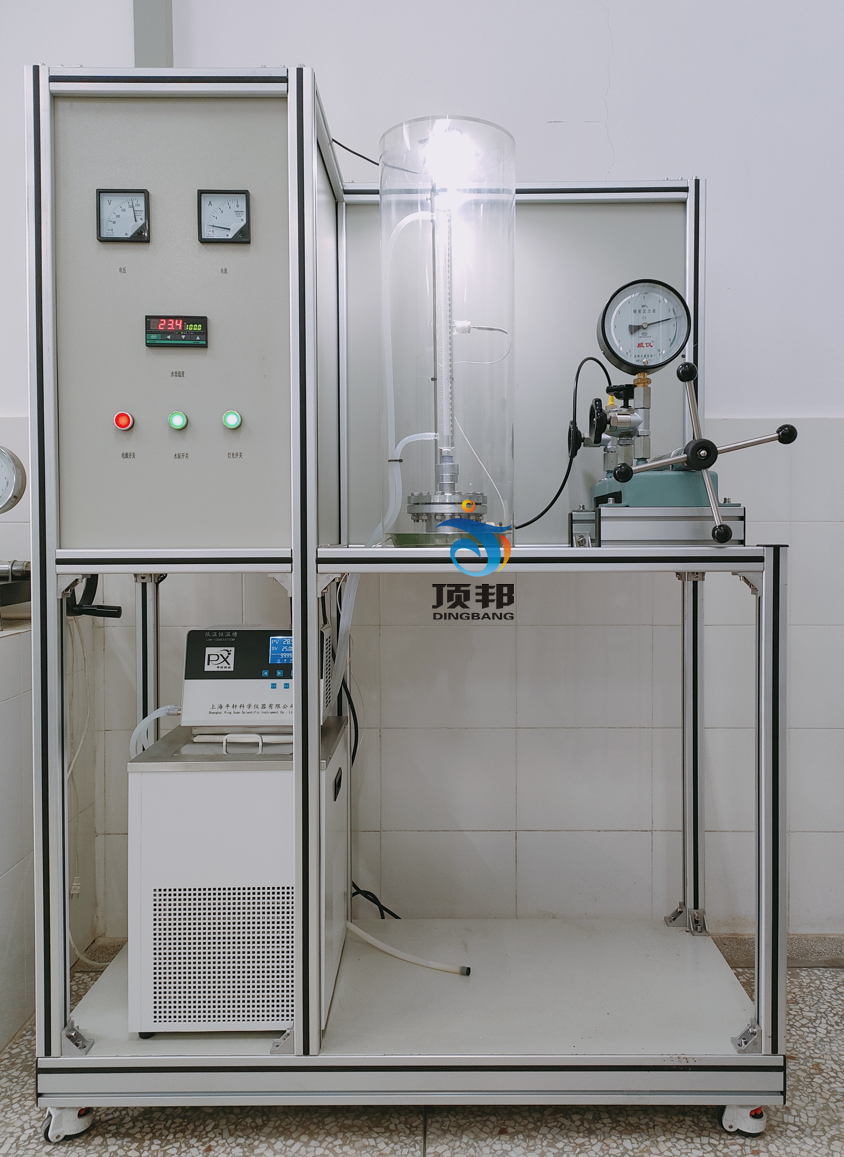

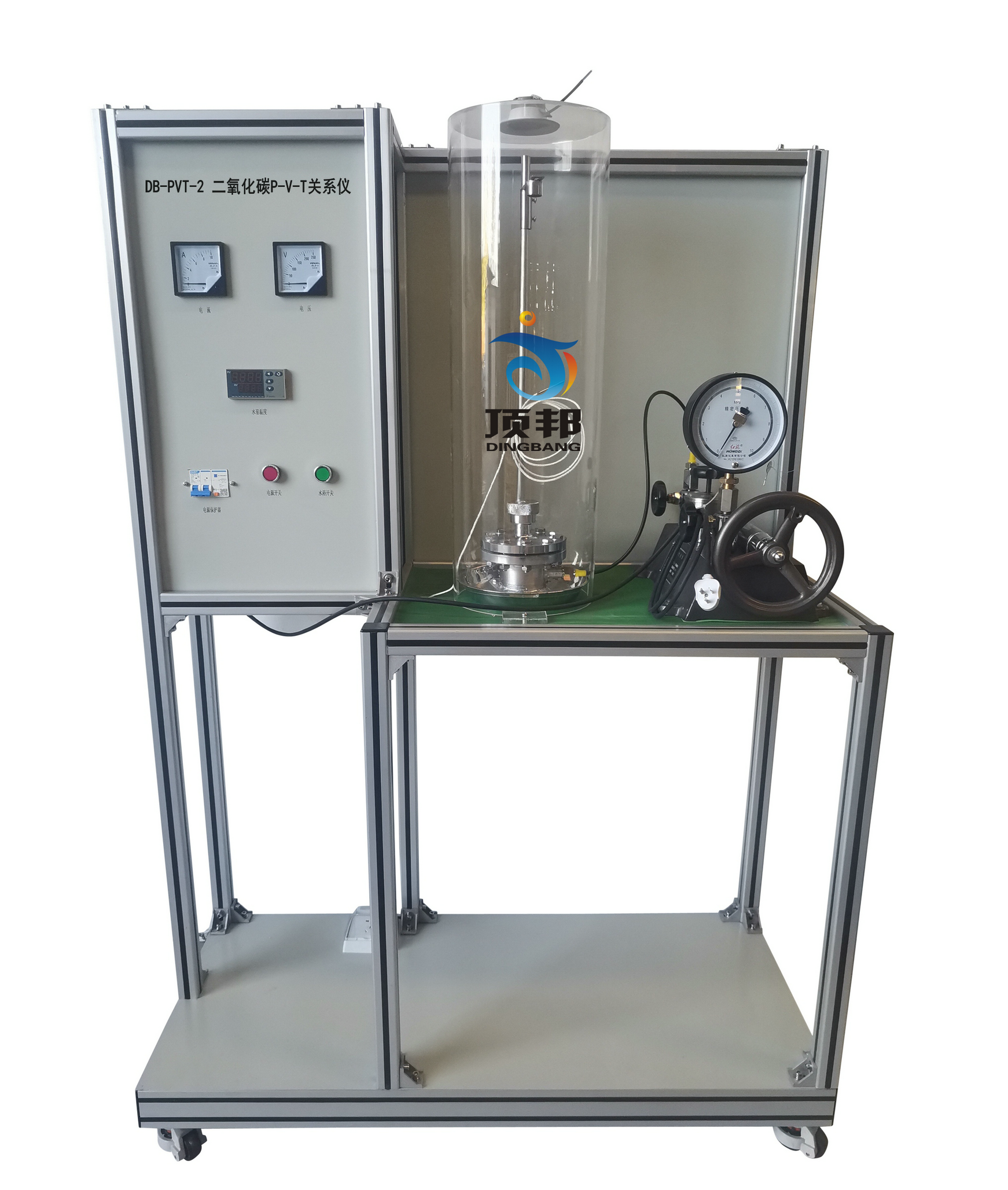

DB-PVT-2 二氧化碳P-V-T關系儀
| 技術指標 | 說 明 | |||
| 裝置功能 |
1、學習和掌握CO2的P-V-T關系曲線測定方法和原理。 2、觀察CO2臨界乳光現象、整體相變現象、氣-液兩相模糊不清現象，增強對臨界狀態的感性認識和熱力學基本概念的理解。 3、測定CO2的PVT數據，在P-V圖上繪出CO2等溫線。 4、學會活塞式壓力計、恒溫器等熱工儀器的正確使用方法。 |
|||
| 主要配置 | 精密加工電鍍本體、玻璃阻容器管和玻璃水套、活塞式壓力計、超級恒溫水浴，溫度傳感器、PID調節控溫、高精度PID調壓模塊電路、高品質鋁合金型材框架。 | |||
| 公用設施 |
水：自帶蓄水箱。 電：電壓AC220V，3kW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 |
|||
| 技術參數 |
1、操作條件：不大于50℃，不大于10MPa。 2、高壓容器用45號鋼一次性加工成型，表面采用鍍鉻處理。 3、玻璃毛細管：承壓≤10MPa，長度600mm。 4、玻璃夾套：帶刻度，溫度傳感器測口。 5、透明有機玻璃保護罩，φ250×760mm 6、活塞式壓力計：檢驗壓力范圍0-60MPa，可設定最高壓力。 7、指針式壓力表：范圍0-10MPa，精度0.4%FS。 8、溫度傳感器：Pt100，顯示分度0.1℃。 9、超級恒溫水�。簾o氟環保制冷，帶循環泵，溫度范圍-5～100℃，控溫精度0.1℃。 10、額定電壓：220V，總功率：2.0KW。 11、外形尺寸：1100×500×1700mm，外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 12、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 溫度 | PT100鉑電阻 | 數字溫度控制儀 | 調壓模塊 | |
| 壓力 | 壓力表 | 現場顯示 | 閥門 | |
